 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| モデル番号: | ASTM A403 WP304 |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Wooden Case |
| 受渡し時間: | 7日 |
| 支払条件: | L/C,T/T |
| 標準: | ASTM A403 | 材料: | WP304 |
|---|---|---|---|
| NDT: | HT/PT/RT | パッキング: | 木製ケース |
| アプリケーション: | ボイラーシステム/石油化学/電力/海洋工学 | ||
| ハイライト: | ASTM A403のステンレス鋼の肘,WP304 90° エルボ継手,B16.9 ステンレス 鋼 の 装着 |
||

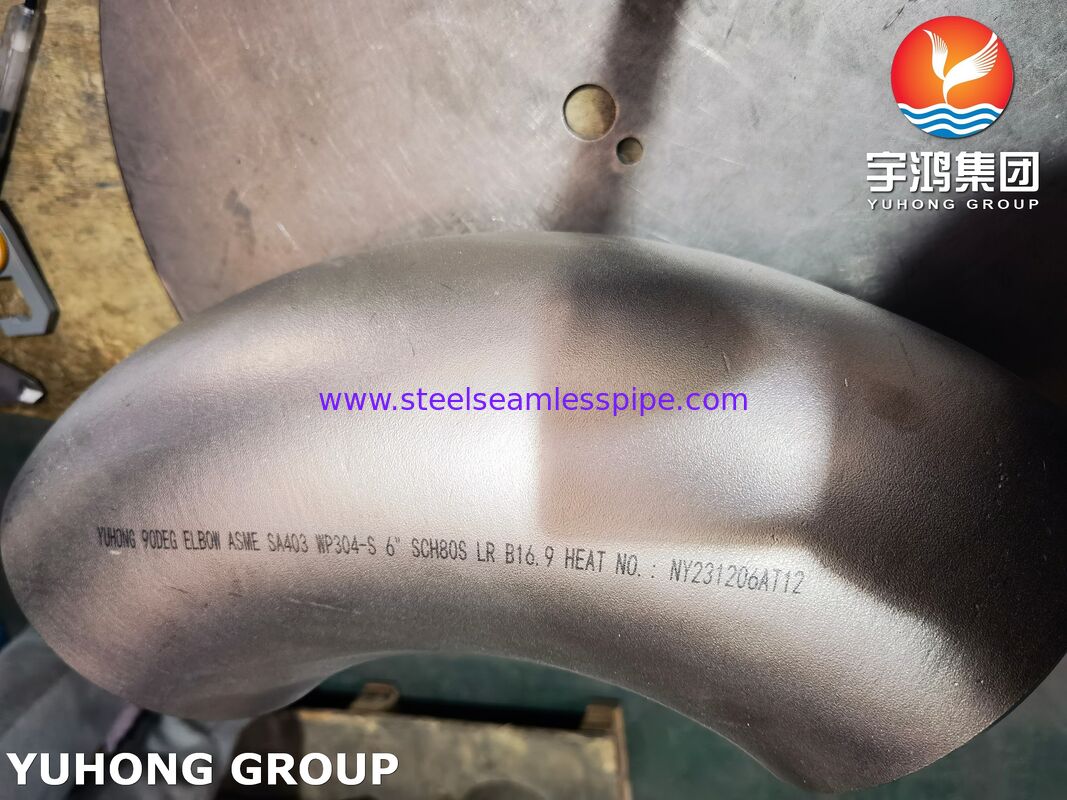

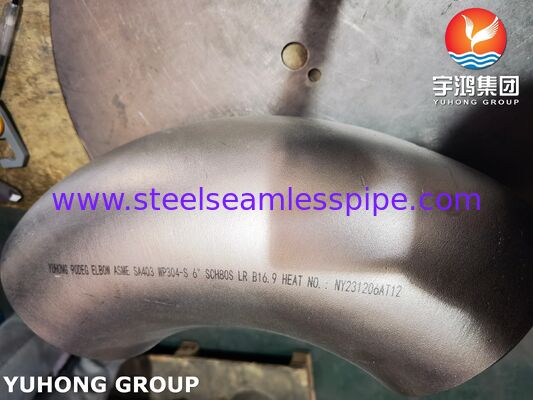

ASTM A403 WP304 ステンレス鋼継手エルボー突合せ溶接シームレスB16.9
ASTM A403 WP304ステンレス鋼継手は、最も広く使用されているオーステナイト系ステンレス鋼継手の1つです。ASTM A403規格は、UNS S30400から製造された鍛造突合せ溶接、ソケット溶接、およびねじ込み継手の化学組成、機械的特性、熱処理、寸法公差、非破壊検査、およびマーキングに関する厳格な要件を規定しています。
|
クラス |
構造
|

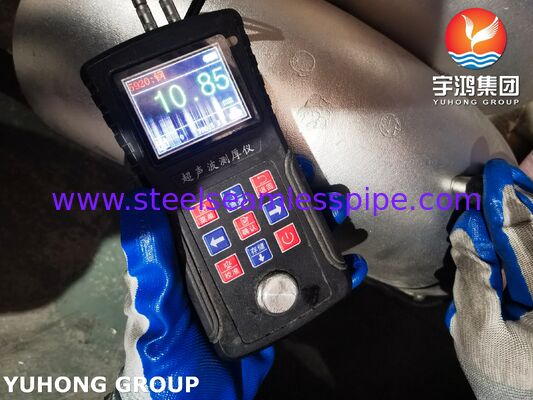

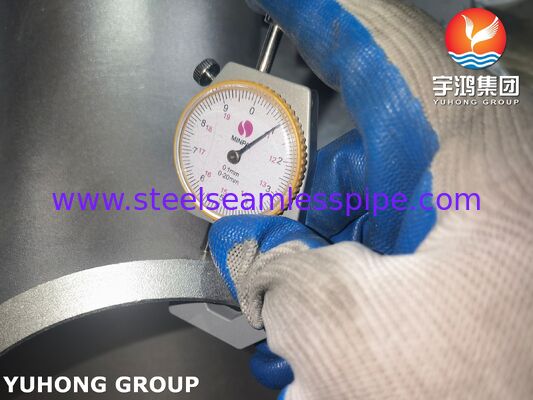

非破壊検査
|
| S | シームレス |
なし
|
| W | 溶接 |
放射線または超音波
|
| WX |
溶接 |
放射線
|
| WU | 溶接 |
超音波
|
ASTM A403 WP304ステンレス鋼の化学組成
|
WP GRA. |
UNS GRA. |
化学組成% | ||||||
| C | MN | P | S | Si | NI | Cr | ||
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-20.0 |
| WP304L | S30406 | 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 |
18.0-20.0 |
WP304とWP304Lの違いは何ですか？
WP304とWP304Lの主な違いは、炭素含有量にあります。WP304は標準上限が0.08％であるのに対し、WP304Lは厳密に制限された上限が0.030％です。「L」はLow Carbon（低炭素）を表し、304ステンレス鋼の超低炭素バージョンです。この炭素含有量の違いは、主にWP304とWP304Lの粒界腐食抵抗と溶接性に影響します。
粒界腐食は、304ステンレス鋼が425℃から850℃の敏感な温度範囲にさらされると発生します。炭素はクロムと結合してクロム炭化物を形成し、それが粒界に析出します。これにより、粒界付近のクロム含有量が大幅に減少し、「クロム枯渇」が発生します。腐食性媒体は、これらの枯渇した領域を優先的に攻撃し、粒界に沿って亀裂を引き起こします。
これにより、WP304は炭素に非常に敏感になりますが、WP304Lの超低炭素設計は、クロム炭化物析出量を大幅に削減できます。同時に、溶接後の熱処理を必要とせずに、WP304Lは優れた粒界腐食抵抗を維持し、溶接後の熱処理の必要性をなくし、コストと時間を大幅に節約します。
ASTM A403 WP304ステンレス鋼継手の熱処理
|
WP GRA. |
焼鈍
温度、最小℃
|
焼入れ
|
| WP304 |
1900 [1040]
|
水またはその他の急速冷却
|
ASTM A403 WP304ステンレス鋼継手の引張要件
|
WP GRA. |
降伏強度、最小
ksi [MPa]
|
引張強度、最小
ksi [MPa]
|
| WP304 | 30[205] |
75[515]
|
ASTM A403 WP304Lステンレス鋼継手の用途
コンタクトパーソン: Zoey
電話番号: +8615967871783
ファックス: 0086-574-88017980
