| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM B366 C22 |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 条件のプラスチック帽子が付いている層木の場合の鉄の場合の束 |
| 受渡し時間: | 量によって決まる |
| 支払条件: | L/C,T/T |
| 供給の能力: | 顧客の条件に従って |
| 物質的な標準: | ASTM B366 | 基本合金: | C22合金 (UNS N06022) |
|---|---|---|---|

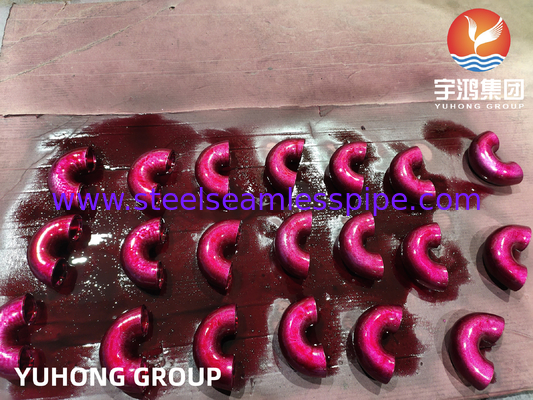

| NDT Requirements: | PT (Liquid Penetrant) per ASTM E165 | 製品タイプ: | バット溶接肘 |
| サイズ範囲 (NPS): | 48"への1/2」 | 主要用途: | 化学加工管管システム |
| ハイライト: | ASTM B366 C22 パイプ肘,耐腐食性ニッケル合金フィッティング,保証付きの鋼筋フィッティング |
||

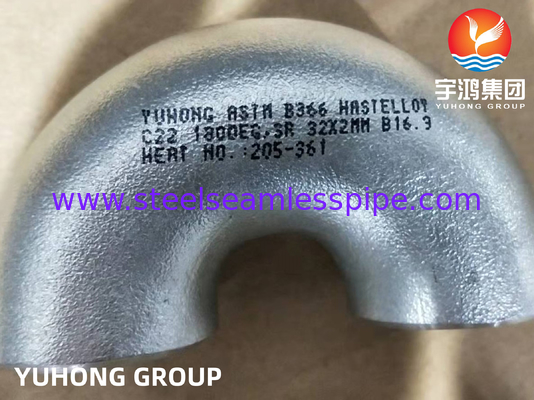

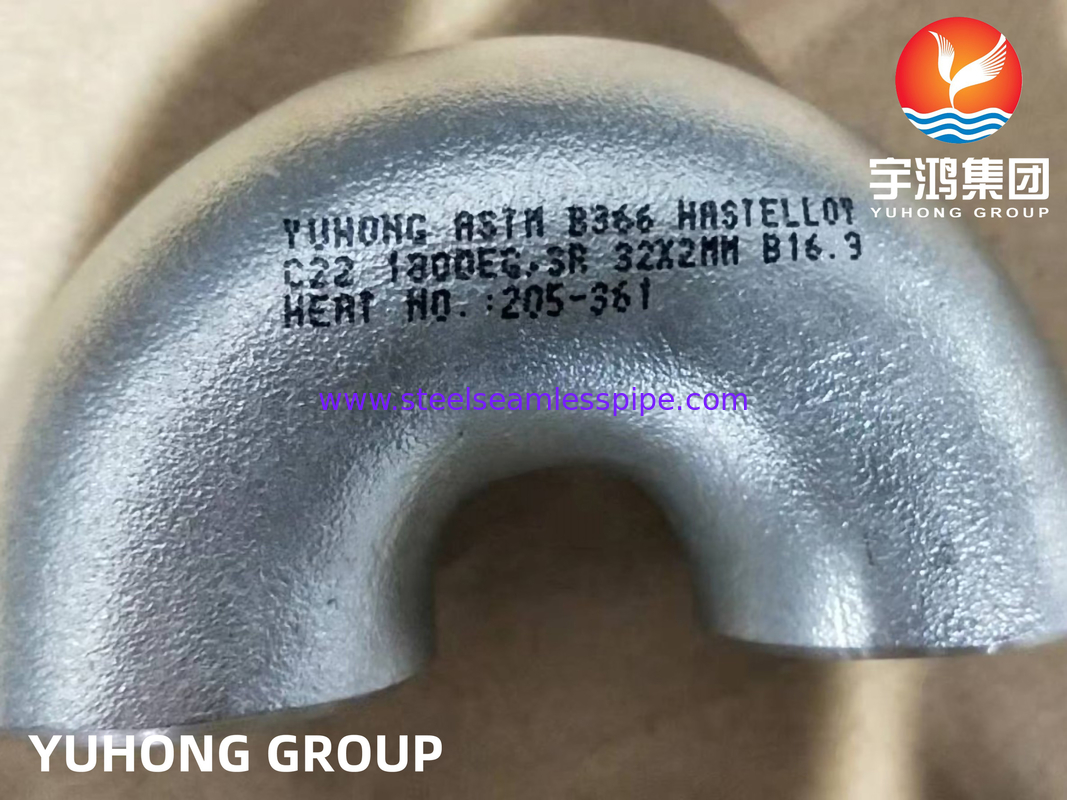

ASTM B366合金C22（UNS N06022）突合せ溶接エルボ | 優れた耐食性ニッケル合金継手
はじめに：ニッケル合金エルボにおける耐食性の頂点
ASTM B366に準拠して製造された合金C22（UNS N06022）突合せ溶接エルボは、要求の厳しい工業用配管システムにおける耐食性のゴールドスタンダードです。このニッケル-クロム-モリブデン-タングステン合金は、酸化性および還元性環境において優れた性能を発揮し、塩化物、酸（硫酸、塩酸、リン酸を含む）、および他の合金が故障する混合酸/塩溶液を処理します。当社の精密エルボは、世界中の重要な用途において、漏れのない流れ方向の変化を保証します。

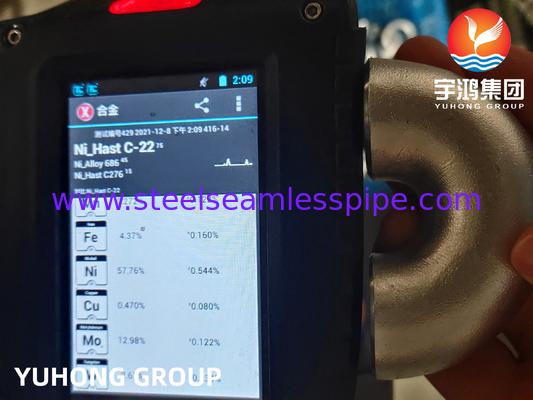

合金C22の化学組成：最大の安定性のために設計
C22エルボの優れた耐食性は、その厳密に管理された、バランスの取れた化学組成に由来します。
表1：ASTM B366合金C22（UNS N06022）の代表的な化学組成（重量％最大、特に明記しない限り）
| 元素 | ニッケル（Ni） | クロム（Cr） | モリブデン（Mo） | タングステン（W） | 鉄（Fe） | コバルト（Co） | 炭素（C） | マンガン（Mn） | ケイ素（Si） |
|---|---|---|---|---|---|---|---|---|---|
| 要件 | 残量 | 20.0 - 22.5 | 12.5 - 14.5 | 2.5 - 3.5 | 2.0 - 6.0 | ≤ 2.5 | ≤ 0.015 | ≤ 0.50 | ≤ 0.08 |
キー：この精密なNi-Cr-Mo-Wバランスは、孔食、隙間腐食、および応力腐食割れ（SCC）に抵抗する、非常に安定した不動態皮膜を生成します。
合金C22相当グレード：グローバルな材料認識
C22エルボは、同一/類似の腐食性能について、さまざまな国際規格に基づいて指定されています。
表2：合金C22（UNS N06022）の国際的な同等仕様
| 標準システム | UNS | EN（ヨーロッパ） | W.Nr.（DIN） | ISO | JIS（日本） | GOST（ロシア） | 一般的な商品名 |
|---|---|---|---|---|---|---|---|
| 指定 | N06022 | NiCr21Mo14W | 2.4602 | NW 6022 | NW 6022 | ХН60МВЮ | Hastelloy® C-22、INCONEL® alloy 622 |
注： 同等性は、類似の 腐食性能を示します。互換性については、特定の標準要件を確認してください。
合金C22の機械的特性：強度と加工性の両立
C22は、過酷な使用条件下でも優れた機械的特性を維持します。
表3：ASTM B366/B564合金C22の代表的な室温機械的特性（圧延および焼鈍状態）
| 特性 | 引張強さ（最小） | 降伏強さ（0.2％オフセット、最小） | 伸び（2インチまたは50mm、最小） | 硬度（ロックウェルB、最大） |
|---|---|---|---|---|
| 要件 | 690 MPa（100 ksi） | 310 MPa（45 ksi） | 40% | 100 HRB |
| 達成された代表的な値 | 780-895 MPa（113-130 ksi） | 360-415 MPa（52-60 ksi） | 55-65% | 75-90 HRB |
キー： 高い延性（伸び）は、エルボの良好な成形性を保証し、強度はほとんどの腐食性用途のニーズを超えています。

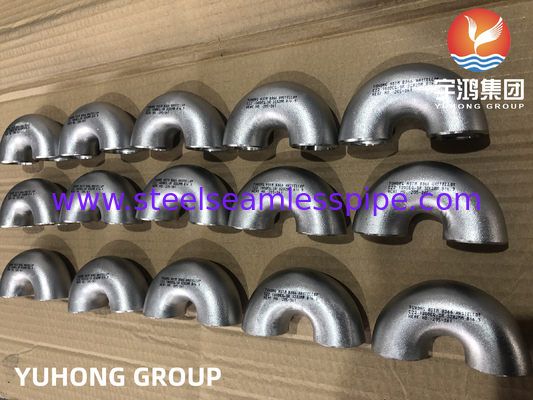

合金C22エルボ製品範囲：重要な用途向けに精密成形
当社は、シームレスなシステム統合のために、ASTM B366 C22突合せ溶接エルボの全範囲を提供しています。
合金C22エルボの寸法公差：精密保証
当社のエルボは、厳格な寸法規格に準拠しており、フィッティングと溶接の完全性を保証します。
表4：合金C22エルボのASME B16.9に基づく主要な寸法公差
| パラメータ | 公差 |
|---|---|
| 中心から端部（90°LR） | NPS ≤ 24インチの場合は±1.6mm（1/16インチ）、NPS > 24インチの場合は±3.2mm（1/8インチ） |
| 中心から端部（90°SR） | すべてのNPSで±1.6mm（1/16インチ） |
| 中心から端部（45°） | NPS ≤ 24インチの場合は±1.6mm（1/16インチ）、NPS > 24インチの場合は±3.2mm（1/8インチ） |
| 真円度（楕円度） | 公称ODの最大1％（溶接準備後） |
| 肉厚 | 注文された公称肉厚の±12.5％（原材料パイプ/チューブのミル公差に従う） |
| 面取り角度 | 37.5° ± 2.5° |
| 面取りランド（面） | 1.6mm ± 0.8mm（1/16インチ ± 1/32インチ） |
合金C22エルボの用途：最も過酷な環境を克服
これらのエルボは、耐食性が最重要視される場所で優れています。
なぜ当社のASTM B366合金C22エルボを選ぶのか？
今すぐ耐食性ソリューションを注文してください！
必要なサイズ、スケジュール、数量でASTM B366合金C22（UNS N06022）突合せ溶接エルボの見積もりをリクエストしてください。角度（90°/45°/180°）と半径（LR/SR）を指定してください。
