| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ステンレス鋼、炭素鋼、合金鋼 |
| 最小注文数量: | 1Set |
|---|---|
| パッケージの詳細: | 複合板ケース/鉄ケース |
| 受渡し時間: | 7日 |
| 支払条件: | L/C、T/T |
| チューブ材料: | TP304、TP304L、TP316L、A179、A192 | 主要な部分: | シェル,ディッシュヘッド,ノズル,Uベンドチューブ,チューブシート,バッフル |
|---|---|---|---|
| サイズ: | 図面に従って | 標準: | ASTM TEMA |
| パッケージ: | パレット、合板ケース | デザイン: | カスタマイズ |
| ハイライト: | TEMA認証Uベンド熱交換器,製油所向けUスタンプ熱交換器,U Bend Tube熱交換器 |
||

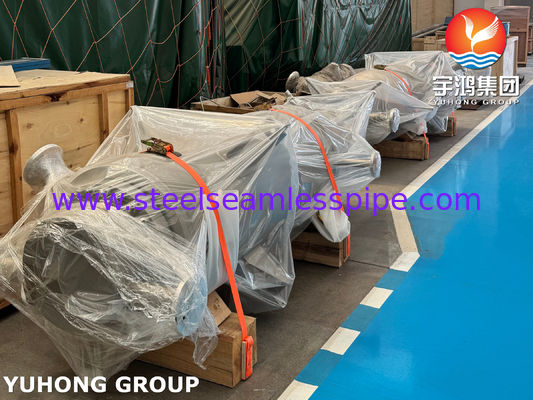

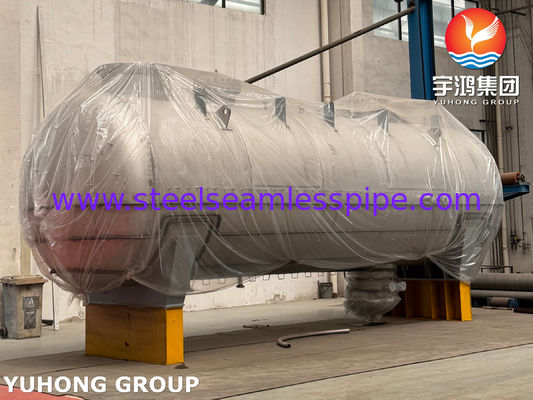

TEMA認証Uベンドチューブ熱交換器（製油所向けUスタンプ）
| 特徴 | U字管熱交換器 | ストレートチューブ熱交換器 |
| 熱膨張 | フリーフローティング; 非常によく対応します。 | 両端で固定; 大きなΔTの場合、シェルに膨張継手が必要です。 |
| チューブシート | 1つ | 2つ |
| 内部クリーニング | 困難（化学薬品のみ）。 | 簡単（ロッドまたはブラシで清掃可能）。 |
| チューブ交換 | 困難（多くの場合、新しいバンドルが必要）。 | 個々のチューブを交換可能。 |
| コスト | 一般的に低い。 | 一般的に高い。 |
チューブ熱交換器の主な特徴:
シェル: 一方の流体（「シェル側流体」）を収容する大きな外側の容器。
U字管: U字型に曲げられたチューブの束。2番目の流体（「チューブ側流体」）がこれらを通過します。

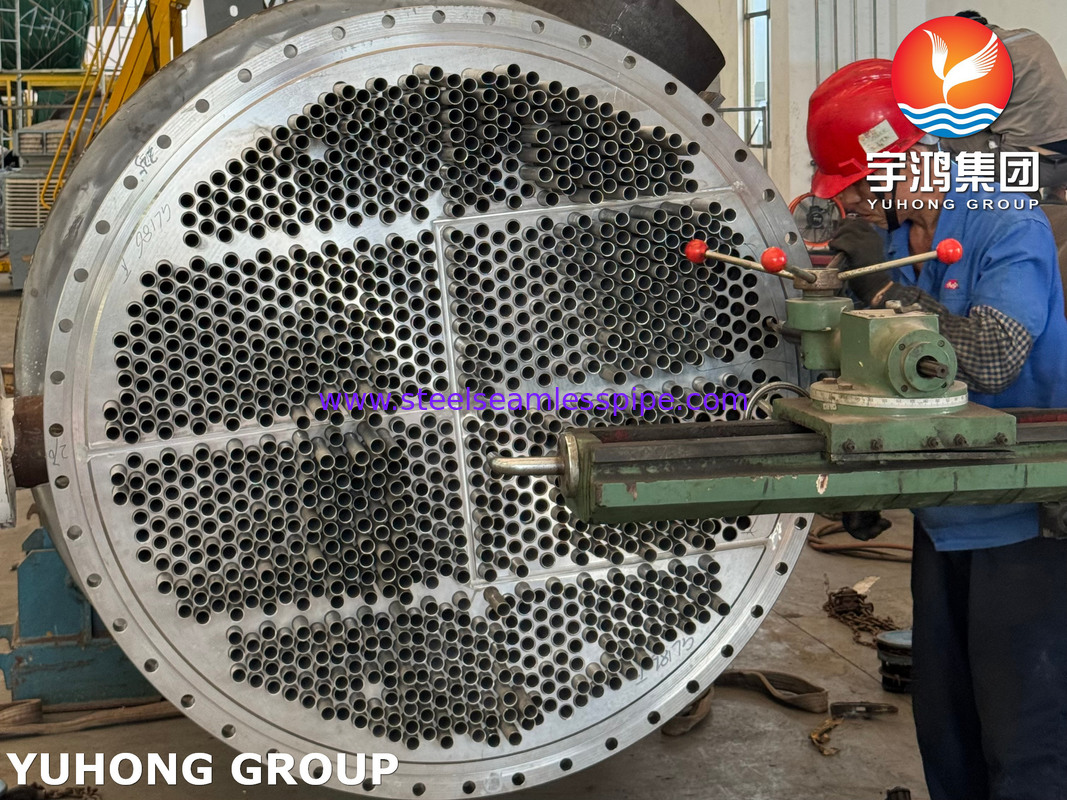

チューブシート: 穴の正確なパターンで穴あけされた、1つの厚い金属板。 U字管の入口と出口の両方の脚が、この同じチューブシートに取り付けられています。
固定チャンネル/ヘッド: チューブ側流体が出入りする前面のチャンバー。これには、ボンネット または ヘッドと呼ばれる重要な部分が含まれており、仕切り（バッフル）によって分割されています。この仕切りは、流入する流体をチューブに導き、流出する流体から分離します。
バッフル: シェル内に配置されたプレート。これらは2つの主な目的を果たします:
長いU字型チューブを支持して振動を防ぎます。
シェル側流体がチューブバンドルを往復するように強制し、熱伝達効率を高めます。
の種類 熱交換器チューブ:
Uベンド＆ストレート。
|
|
|
