| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A269 TP316 / TP316L |
| 最小注文数量: | 1000KGS |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | プラスチックのキャップ/織りケースを含むバンドル |
| 受渡し時間: | 数量に依存します |
| 支払条件: | 、L/C、T/T |
| 供給の能力: | 顧客の要求に応じて |
| 製品名: | 明るいアニールコイルチューブ | 仕様: | ASTM A269 |
|---|---|---|---|
| 材料: | TP316 / TP316L | タイプ: | シームレス |
| 表面: | 光輝焼鈍 | 応用: | 石油およびガス、食品、海洋エンジニアリング、自動車および航空宇宙、精密機器 |
| ハイライト: | ステンレス鋼の明るいアニールされた管,ASTM A269 TP316 コイルチューブ,腐食耐性のある熱管 |
||

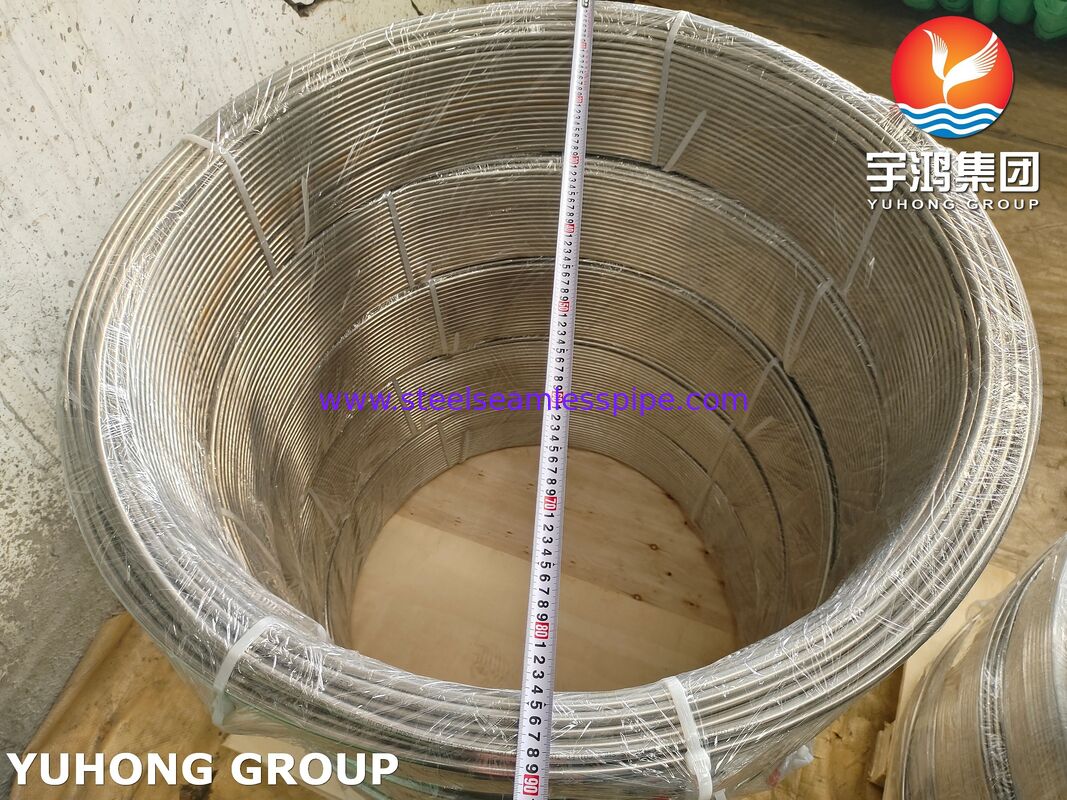

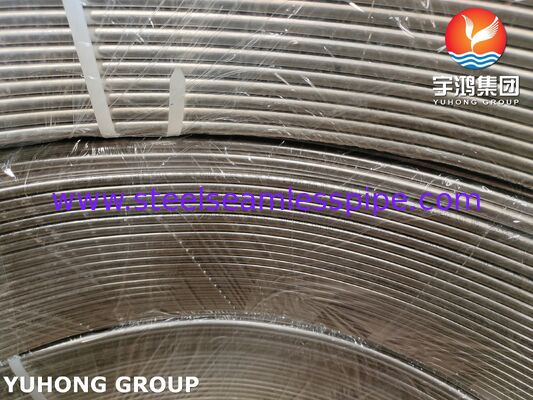

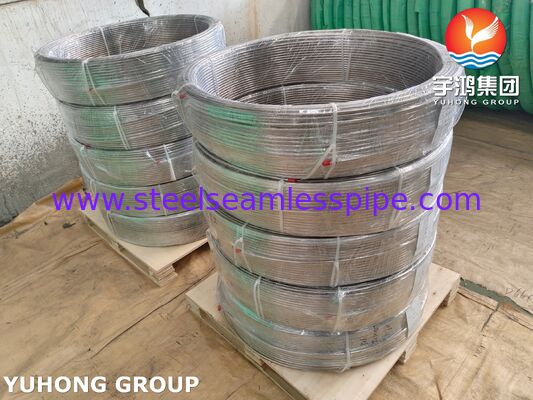

腐食性の可能性がある環境向けのステンレス鋼光輝焼鈍コイルチューブASTM A269 TP316 / TP316L
ステンレス鋼光輝焼鈍コイルチューブ（ASTM A269 TP316/TP316L） は、オーステナイト系ステンレス鋼精密管状製品で、 連続コイル状で供給されます。その定義的な特徴は "コイルチューブ"であり、らせん状に巻かれたコイルとして納品されることを意味します。 この形式は、効率的で連続的な自動処理のために特別に最適化されており、ジョイントと溶接の大幅な削減 を可能にし、それによって システムの完全性 と 組み立て効率を向上させます。チューブは 光輝焼鈍 プロセスを受け、規格で要求される機械的特性を確保しながら、 均一でスケールフリーの明るい表面仕上げを維持します。これは、高い 清浄度、耐食性, および 連続成形プロセス
を必要とする用途、たとえば流体システム、熱交換器、医療機器チューブなどに特に適しています。
| 化学的および機械的特性 | |||||||
| ASTM A269 TP316L 化学組成（％） |
C |
Mn | P |
S |
Si | Cr | Ni |
| Mo | ≤0.035% | ≤2.00% | ≤0.045% | ≤0.030% | ≤1.00% | 16.0%~18.0% | 10.0%~15.0% |
2.00%~3.00%
| 機械的特性 | 引張強さ最小 | 降伏強さ最小 | 伸び（％） | ブリネル最大 |
| ロックウェル最大 | 485（Mpa） | 170（Mpa） | 40分 | 217HB |
95HRB
製品詳細
• 直径3mm（0.118インチ）から25.4mm（1.00インチ）ODまで。
• 肉厚0.5mm（0.020インチ）から3mm（0.118インチ）まで。
• OD公差+/- 0.005インチ（0.13mm）および+/- 10％の肉厚。その他の公差はご要望に応じて利用可能です。
• 製品寸法に応じて、軌道継手なしで最大1500m（5,000フィート）までのコイル長。
• 軌道継手付きで最大13,500m（45,000フィート）までのコイル長。
• カプセル化、PVCコーティングまたはベアラインチューブ。
• 木製またはスチールスプールで利用可能。
特徴と利点
パイプラインシステムの安全性を向上させる
主な用途（石油およびガス用）このステンレス鋼光輝焼鈍コイルチューブ（ASTM A269 TP316/316L）は、主に石油およびガス産業で 計装制御ライン、化学注入ライン、および海底システムに使用されます。その 連続コイル形状 は、 現場でのジョイントと溶接を大幅に削減
し、リークポイントを最小限に抑え、システムの完全性を高めます。
| 試験 | 腐食試験 | 破壊/機械試験 |
| 放射線透過試験 | 微細試験 | 逆曲げおよび再平坦試験 |
|
腐食試験 |
水圧試験 | 渦電流試験 |
| 微細試験 | IGC試験 | 水圧試験 |
| 水圧試験 | 渦電流試験 | 加圧空気試験 |
| IGC試験 | 水圧試験 | 渦電流試験 |
| 超音波試験 | 目視検査 | O.P試験 |
浸透探傷試験
| ASTM A269 TP316L オーステナイト系ステンレス鋼シームレスコイルチューブサイズ表 | 外径 | ||||||||
| BWG | 25 | 22 | 20 | 18 | 16 | 14 | 12 | ||
| 10 | |||||||||
| 肉厚（mm） | 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | ||
| 3.4 | mm | インチ | |||||||
| 重量（kg/m） | 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 9.43 | 9.43 | 9.43 |
| - | 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.263 | 0.356 | 9.43 | 9.43 |
| - | 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 9.43 | 9.43 |
| - | 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 9.43 | 9.43 |
| - | 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 9.43 | 9.43 |
| - | 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.244 | 1.574 | 9.43 |
| - | 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 9.43 |
| - | 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 9.43 |
| - | 44.5 | 9.43 | 9.43 | - | 1.342 | 1.774 | 2.244 | 2.894 | 9.43 |
| - | 50.8 | 9.43 | 9.43 | - | 1.549 | 2.034 | 2.574 | 3.334 | 9.43 |
| - | 63.5 | 9.43 | 9.43 | - | 1.949 | 2.554 | 3.244 | 4.214 | 9.43 |
| - | 76.2 | 9.43 | 9.43 | - | 2.345 | 3.084 | 3.914 | 5.094 | 9.43 |
| - | 88.9 | 9.43 | 9.43 | - | 2.729 | 3.609 | 4.584 | 5.974 | 9.43 |
| - | 101.6 | 9.43 | 9.43 | 9.43 | - | 4.134 | 5.254 | 6.854 | 9.43 |
| - | 114.3 | 9.43 | 9.43 | 9.43 | - | 4.654 | 5.924 | 7.734 | 9.43 |
