 |
| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM B111 C71640 |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | LC、T/T |
| 供給の能力: | 800トン/月 |
| 標準: | ASTM B111 / ASME SB111 | 材質グレード: | C71640 (UNS C71640) |
|---|---|---|---|
| 製品タイプ: | 縫い目のないコンデンサー管 | 主な用途: | 表面凝縮器、蒸発器、熱交換器 |
| サイズ範囲: | カスタマイズされた | 材料: | 銅-ニッケル-鉄-マンガン合金 (CuNi30Fe) |
| ハイライト: | ASTM B111 シームレス銅ニッケル管,CuNi30Fe 合金海洋用コンデンサー管,熱交換器 銅合金管 |
||
ASTM B111 C71640 シームレス銅ニッケル管 - 海洋用コンデンサーおよび熱交換器用 CuNi30Fe 合金
35年以上の産業経験と85カ国にサービスを提供するグローバルサプライネットワークを持つYUHONGグループは、高性能非鉄合金チューブソリューションを専門としています。当社のASTM B111 C71640銅ニッケルシームレスチューブは、海洋用コンデンサー、熱交換器、蒸発器の重要な用途における厳格な国際基準を満たすように製造されています。当社は、世界中の要求の厳しいサービス条件に対して、完全なトレーサビリティ、厳格な品質管理、および信頼性の高いパフォーマンスを保証します。
化学組成 - ASTM B111 C71640 (UNS C71640 / CW353H)
元素
組成 (%)
銅 (Cu) + 銀 (Ag)
残部
ニッケル (Ni) + コバルト (Co)
29.0 - 32.0
鉄 (Fe)
1.7 - 2.3
マンガン (Mn)
1.5 - 2.5
炭素 (C), 最大
0.06
硫黄 (S), 最大
0.03
公称組成: 66% Cu - 30% Ni - 2% Fe - 2% Mn
標準的なC71500（70/30 Cu-Ni）よりも高い鉄とマンガンの含有量は、保護的な表面酸化膜を強化し、流れる海水での噴流攻撃に対する優れた耐性を提供します。
調質別機械的性質 - ASTM B111
調質
引張強さ、最小
降伏強さ、最小（0.5%伸び）
伸び
O61（焼きなまし）
63 ksi (435 MPa)
25 ksi (170 MPa)
40%
HR50（引き抜き・応力除去）
81 ksi (560 MPa)
58 ksi (400 MPa)
4%
ASTM B111の要件による
製造および試験要件 - ASTM B111準拠

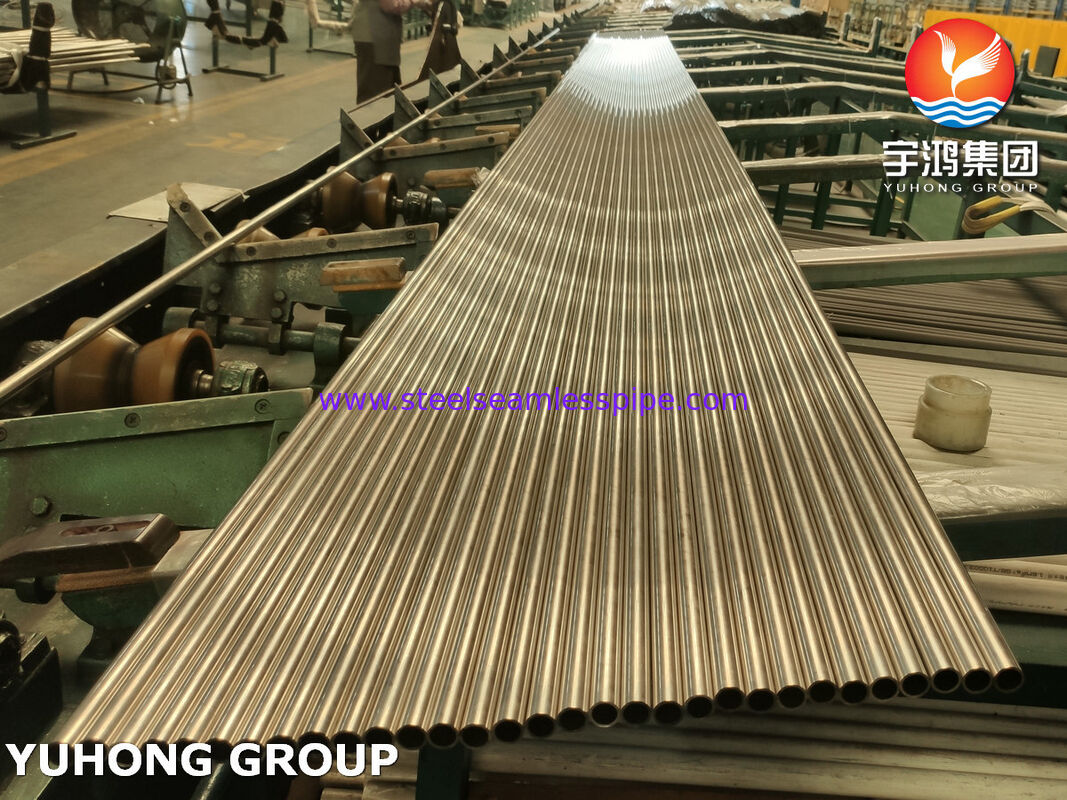

すべてのチューブは、押出および冷間引き抜きプロセスによるシームレス製品として製造され、寸法範囲は外径80mm（3⅛インチ）までです。ASTM B111に従って以下の必須試験が適用されます。
試験タイプ
要件
拡管試験
外径の30%（表4による）
水圧試験
指定がない限り、最大1000 psi（7 MPa）
渦電流探傷試験
品質保証のため100%必須（ASTM E243）
結晶粒度（焼きなまし）
0.010 - 0.045 mm
残留応力評価
亜硝酸水銀またはアンモニア蒸気試験
渦電流探傷試験は現在ほとんどのミルで主要なNDT方法となっており、水中または原子力サービス用に指定された場合は水圧試験が実施されます。
重要な製造上の注意: 表面仕上げと初期状態は、耐用年数を決定します。研究によると、酸洗と表面処理は、浸食腐食耐性を提供する保護的なFe/Mn強化酸化層の形成に直接影響します。当社は、制御された酸洗と焼きなましプロセスを通じて、表面状態を厳密に管理しています。
補完的な加工能力と材料グレード
むき出しのチューブに加えて、Yuhongグループは完全な熱交換器コンポーネントパッケージを供給しています。
コンポーネント
利用可能な材料
チューブシート
ASME SB171 C71640、C71500、C70600
バッフルプレート
設計に応じた炭素鋼、ステンレス鋼、または銅合金
チャンネルカバーとヘッド
ASME準拠材料
Uベンドチューブ
C71640、C71500、C70600
チューブバンドル
C71640チューブによる完全な組み立て
当社はカスタム寸法、Uベンド、フィン加工（低フィン/高フィン）、および完全なバンドル加工をサポートしています。
応用シナリオ
技術的利点とカスタマイズ
浸食腐食耐性: 2% Fe + 2% Mnの組成により、C71640は標準的なC70600（90/10）およびC71500（70/30）合金よりも高い流速に耐えることができます。銅ニッケル合金の中で最高の浸食および噴流耐性を発揮し、このファミリーの自然な防汚性を維持します。
生物付着耐性: 銅ニッケル合金は、海洋生物付着に自然に耐性があり、メンテナンス頻度を減らし、長期間のサービス間隔で熱伝達効率を維持します。
温度範囲: 最大使用温度300℃（572°F）まで。
カスタマイズオプション:
技術FAQ - 一般的な業界の質問
Q: C71640とC71500（70/30 Cu-Ni）の違いは何ですか？
C71640は、C71500（Fe 0.4-1.0%、Mn 1.0%最大）と比較して、Fe（1.7-2.3%）とMn（1.5-2.5%）が高い改良型70/30合金です。これにより、砂混じりの海水での強度が高く、浸食腐食耐性に優れています。
Q: なぜC71640はMSF淡水化プラントに指定されるのですか？
多段フラッシュ淡水化は、高速度で浮遊固形物を含む高温ブラインを伴います。C71640は特にこの用途のために開発され、熱排出およびブラインヒーターセクションで非常に成功しています。
Q: ASTM B111チューブにはどのようなNDT方法が適用されますか？
ASTM B111によると、すべてのチューブは渦電流探傷試験（ASTM E243）または水圧試験のいずれかを受けます。ほとんどのミルでは、現在、主要な方法として100%渦電流探傷試験を使用しています。
コンタクトパーソン: Mr. Jikin Cai
電話番号: +86-13819835483
ファックス: 0086-574-88017980
