| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, API, ABS, BV, etc |
| モデル番号: | ASTM A105N 炭素鋼鍛造ノズル |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板の箱か合板パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | 鍛造ノズル | 寸法: | ASTM,AISI,ASME,JIS,DIN,EN |
|---|---|---|---|
| 標準: | ASTM A105/A105N、ASME SA105/SA105N | サイズ: | 図面に従ってカスタムできます |
| コーティング: | オイル、黒いペンキ、黄色いペンキ、熱いすくいの電流を通された、電気分解亜鉛およびエポキシ樹脂 コーティング | パッキング: | 合板の箱、合板パレット |
| 応用: | オイル及びガスおよび石油化学セクター、熱交換器、等。 | ||
| ハイライト: | ASTM A105N 炭素鋼の鍛造品,ASME自力強化ドース,圧力容器用鋼材のフィッティング |
||

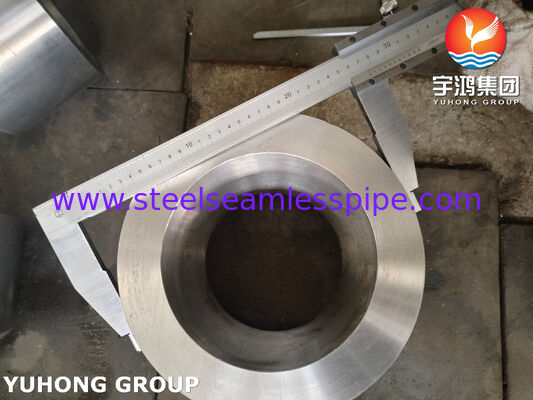

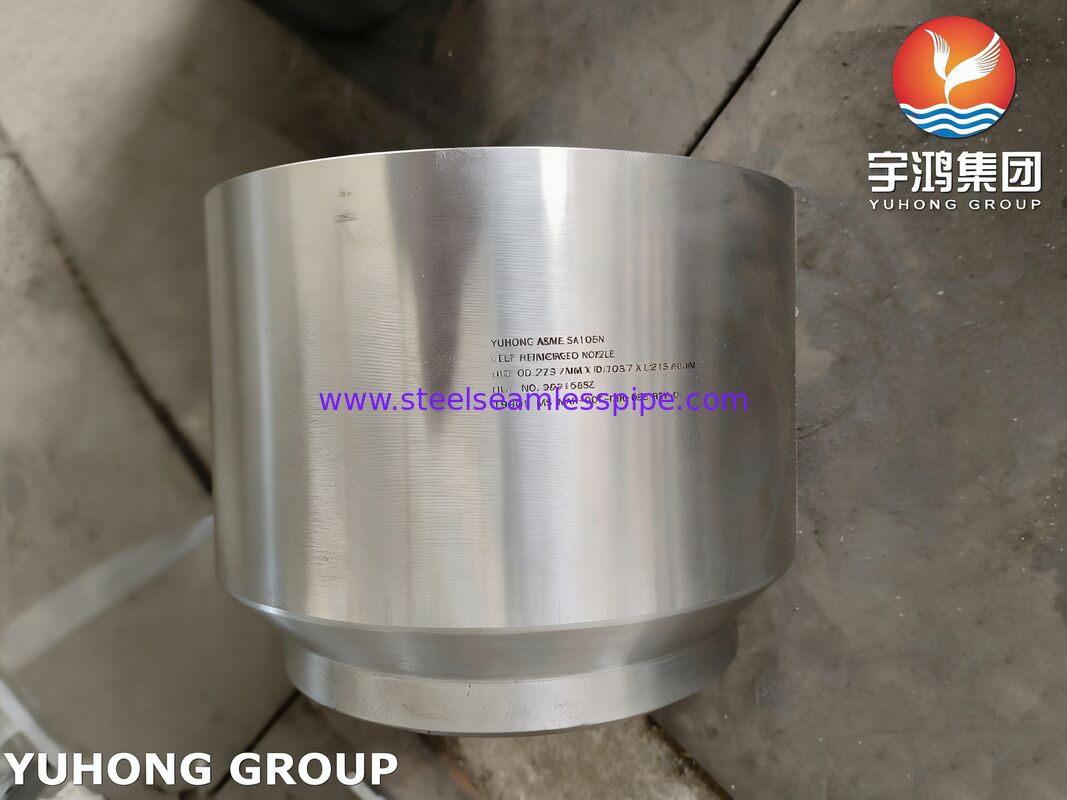

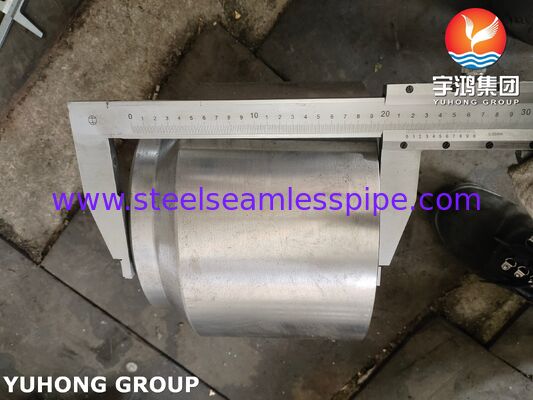

圧力容器用ASTM A105N炭素鋼鍛造セルフリインフォースドノズル
ASTM A105N炭素鋼セルフリインフォースドノズルは、圧力容器の入口または出口接続として使用される配管継手（ノズル）です。炭素鋼の一体鍛造品であり、その形状が内部圧力に対応するために必要な補強を施すように設計されているため、別途補強パッドを必要としません。熱交換器、分離器、貯蔵タンクなどの圧力容器や大型配管に溶接される高信頼性の接続点です。
標準ノズル：標準ノズル（穴に溶接されたパイプの一部）は、しばしば外部補強パッド（「リパッド」とも呼ばれる）を必要とします。これは、必要な強度を追加するために、容器の外側のノズルの周りに溶接された厚い鋼板です。
セルフリインフォースドノズル：このタイプのノズルは、その形状に厚みが組み込まれて鍛造されています。補強は、鍛造品自体の形状によって達成されます。通常、ノズルが容器壁に接する部分に、段階的な一体テーパーまたは「ハブ」を組み込むことによって行われます。
ノズルネック：基部（溶接準備部）に厚い断面を持ち、別途パッドを必要とせずに必要な補強面積を提供します。
ボス：長尺溶接ネックのような鍛造セルフリインフォースドノズルの場合、パイプ端から容器接続部までの遷移全体が、重厚なテーパー付き鍛造品です。
利用可能な規格と材料
|
F1,F2,F5,F21,F22 Cl.1,F22 Cl.2,F22V,F51,F53,F55,F92, F304,F404L,F304H,F310,F316L, F316Ti, F317,F321,F321H,F347,F347H |
ASTM A182/A182M |
鍛造または圧延合金および ステンレス鋼管フランジ |
|
UNS N04400/N08811 |
ASTM B564/B564M |
熱間圧延および冷間仕上げ鋼、時効硬化性ステンレス鋼棒および形状 |
|
UNS N08800/N08810 |
||
|
UNS N08825/N010276 |
||
|
UNS N06625 |
| A105/A105M | ASTM A105 | 配管部品用炭素鋼 | |
| A350LF2, A350LF3, A350LF6 | ASTM A350/A350M | 炭素鋼および低合金鋼鍛造品 | |
| A266 Gr. 2, A266 Gr. 4 | ASTM A266/A266M | 圧力容器部品用炭素鋼鍛造品 | |
| A694 F52, A694 F60, A694 F65,A694 F70 | ASTM A694/A694M | パイプ、フランジ、継手、バルブおよび部品用炭素鋼および合金鋼鍛造品 | |
| A765 Gr. I,A765 Gr. II,A765 Gr. III,A765 Gr. IV | ASTM A765/A765M | 必須の靭性要件を持つ炭素鋼および低合金鋼鍛造品 | |
| A508 Gr. 1, A508 Gr. 2,A508 Gr. 3,A508 Gr. 4N | ASTM A508/A508M | 焼入れ焼戻し真空処理炭素鋼および合金鋼 | |
| A336 F1,F5,F5A,F11,F22,F22V, F9,F91,F92 | ASTM A336/A336M | 圧力および高温部品用合金鋼鍛造品 |
| UNS N08904 | ASTM B625/B625M | 合金鋼鍛造品 |
| UNS N04400 | ASTM B564/B564M | ニッケル銅合金 |
セルフリインフォースド設計の利点：
潜在的な漏洩経路を排除：標準の「リパッド」設計は、腐食や漏洩の可能性のある2つの溶接部を作成します。セルフリインフォースドノズルは、単一の、より良く設計された溶接を備えています。
応力集中を低減：段階的な輪郭形状は、接合部での応力集中を最小限に抑え、特にサイクル負荷下での疲労寿命を延ばします。
検査を簡素化：溶接が少ないため、放射線撮影や超音波検査などの非破壊検査（NDE）がより簡単かつ効果的になります。
高圧またはサイクルサービスに最適：過酷なサービス条件に推奨される設計です。
用途
1. 高圧・高温サービス
2. サイクル・疲労サービス（振動・温度変動）
3. サワーサービス（湿潤H₂S環境）
4. 低温サービス（寒冷地または冷却）
5. 重要回転機器（コンプレッサーおよびポンプ）
6. 熱交換器（特にリボイラーおよびクーラー）
