| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | API , ABS, DNV, GL , LR, NK. |
| モデル番号: | ASTM A182 F11 CL2 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 20-80 |
| 支払条件: | LC、T/T |
| Supply Ability: | According To Client's Request |
| Standard: | ASTM A182 / A182M | Grade: | F51 |
|---|---|---|---|
| UNS: | S31803 | Material: | Duplex Stainless Steel / Duplex 2205 |
| Flange Type: | Blind RF Flange | Pressure Class: | 150#–2500# / Customized |
| Manufacturing: | Forged, Solution Annealed, Machined | Inspection: | Chemical, Mechanical, Dimensional, PMI, NDT |
| ハイライト: | ASTM A182 F51 ブラインドフランジ,二相 2205 鍛造フランジ,耐腐食性石油・ガスフランジ |
||

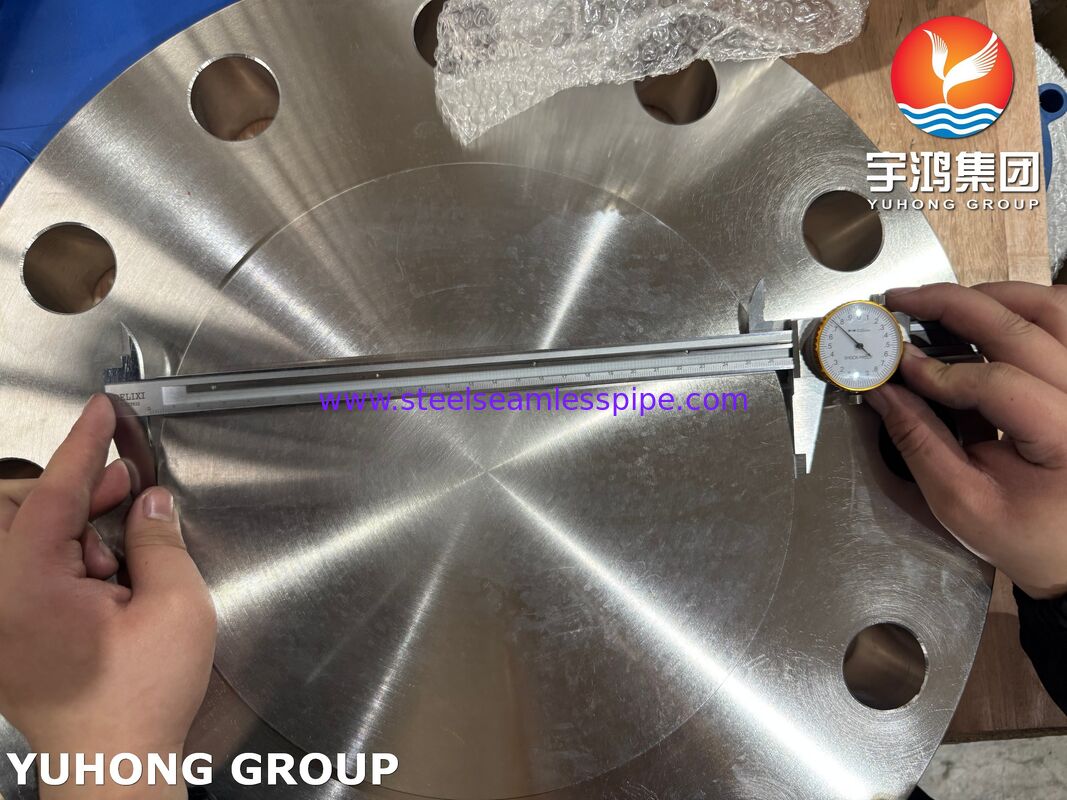

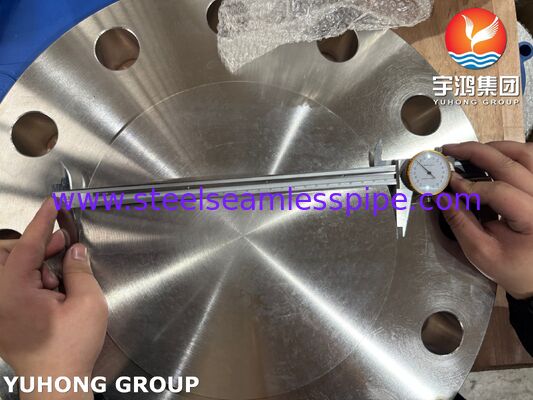

石油・ガス配管用 ASTM A182 F51 UNS S31803 デュプレックス 2205 ブラインド RFフランジ
ASTM A182 F51 ブラインド RFフランジは、鍛造されたデュプレックスステンレス鋼フランジで、UNS S31803 / デュプレックス 2205 材料から製造されています。
ブラインドフランジは、配管システム、圧力容器ノズル、または機器接続の端を閉じるように設計されています。その突合せ面（RF）構成は、ボルト締めフランジ接続用の定義されたガスケット座面を提供します。
ASTM A182 は、鍛造または圧延された合金鋼およびステンレス鋼のパイプフランジ、鍛造継手、バルブ、および類似の圧力システムコンポーネントを対象としています。この規格には、F51 のようなフェライト・オーステナイト系デュプレックスステンレス鋼グレードが含まれています。
デュプレックス 2205 は、オーステナイト・フェライトのミクロ組織と、多くの従来のオーステナイト系ステンレス鋼と比較して比較的高い機械的強度、局所腐食および応力腐食割れに対する耐性を兼ね備えています。
| 項目 | 仕様 |
|---|---|
| 製品 | ブラインド RF フランジ |
| 規格 | ASTM A182 / A182M |
| グレード | F51 |
| UNS | S31803 |
| 材質 | デュプレックスステンレス鋼 |
| 一般的なグレード名 | デュプレックス 2205 |
| フランジタイプ | ブラインドフランジ |
| 面 | 突合せ面 (RF) |
| 製造 | 鍛造 |
| 寸法規格 | ASME B16.5 / ASME B16.47 (該当する場合) |
| 圧力クラス | 150#, 300#, 600#, 900#, 1500#, 2500# |
| サイズ | NPS 1/2～24 またはカスタム |
| 表面 | 機械加工済み / 滑らか / お客様指定 |
| 熱処理 | 固溶化処理 |
| マーキング | 規格、グレード、サイズ、クラス、および熱処理番号 |
| 検査 | 化学、機械、寸法、および NDT (指定通り) |
ASTM A182 F51 は、一般的に次のように識別されるデュプレックスステンレス鋼グレードに対応します。UNS S31803 / デュプレックス 2205アウトクンプの鍛造グレード参照リストは、UNS S31803 の F51 を記載しており、材料をデュプレックスステンレス鋼と特定しています。
典型的な合金元素には以下が含まれます:
デュプレックスのミクロ組織は、フェライト相とオーステナイト相の両方で構成されています。この構造は、デュプレックス 2205 に関連付けられている機械的強度と腐食性能の組み合わせに寄与しています。
| 元素 | 典型値 / 仕様範囲 |
|---|---|
| C | ≤0.030% |
| Si | ≤1.00% |
| Mn | ≤2.00% |
| P | ≤0.030% |
| S | ≤0.020% |
| Cr | 21.0～23.0% |
| Ni | 4.5～6.5% |
| Mo | 2.5～3.5% |
| N | 0.08～0.20% |
| Fe | 残部 |
実際の納入品については、適用される ASTM 版および購入仕様が、認証された化学組成を規定するものとします。
ASTM A182 F51 の機械的性質は、適用される ASTM A182 版および製品の状態に従って記載されるべきです。
F51 に一般的に関連付けられる典型的な値は次のとおりです:
| 特性 | 典型的な要求値 |
|---|---|
| 引張強度 | ≥620 MPa |
| 降伏強度 | ≥450 MPa |
| 伸び | ≥25% |
| 断面積減少率 | 適用仕様による |
| 硬度 | ASTM A182 の要求による |
製品は、中央のボアがないソリッド鍛造フランジ本体で構成されています。
主な特徴は次のとおりです:
ブラインドフランジは、流路を提供せずにパイプまたは機器ノズルの端を閉じます。
RF 面は、ボルト締めフランジ接続用の定義されたガスケット接触領域を提供します。
ボルト穴の直径、数量、および PCD は、適用される寸法規格および圧力クラスに従って製造されます。
厚さは以下に従って決定されます:
フランジの OD は、呼び径と圧力クラスによって異なります。
典型的な製造プロセス:
ASTM A182 は、注文されたグレードの熱処理および機械的/化学的特性をカバーする要件を含んでいます。
