| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM B564 UNS N04400/モネル 400 WNRTJ フランジ |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板箱/パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | ニッケル合金のフランジ | 標準: | ASTM B564、ASME SB564 |
|---|---|---|---|
| 寸法: | ASME B16.5、ASME B16.47 シリーズ A および B | 材料: | UNS N04400,MONEL 400 |
| サイズ: | 1/2 "から48" | プレッシャー: | クラス150/300/600/9001500/2500 |
| タイプ: | WN / ウェルドネックフランジ | フランジの顔: | Flate Face（FF）、Raised Face（RF）、Ring Type（RTJ） |
| 応用: | 石油・ガス産業,化学加工,海洋工学など | ||
| ハイライト: | モネル 400 ウェルド ネックフレンズ,ASTM B564 UNS N04400 フレンズ,WNRTJ フレンズリング型関節 |
||

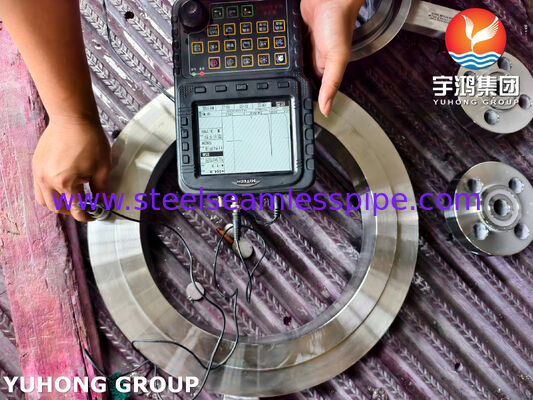

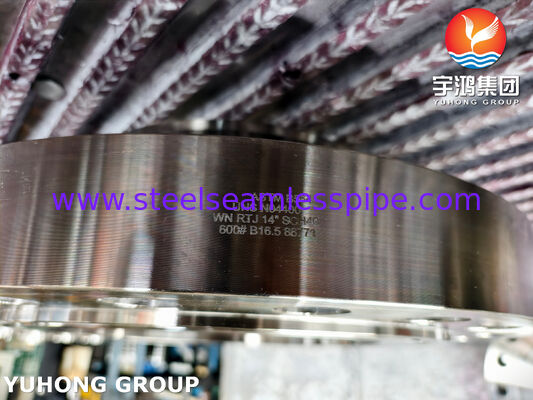

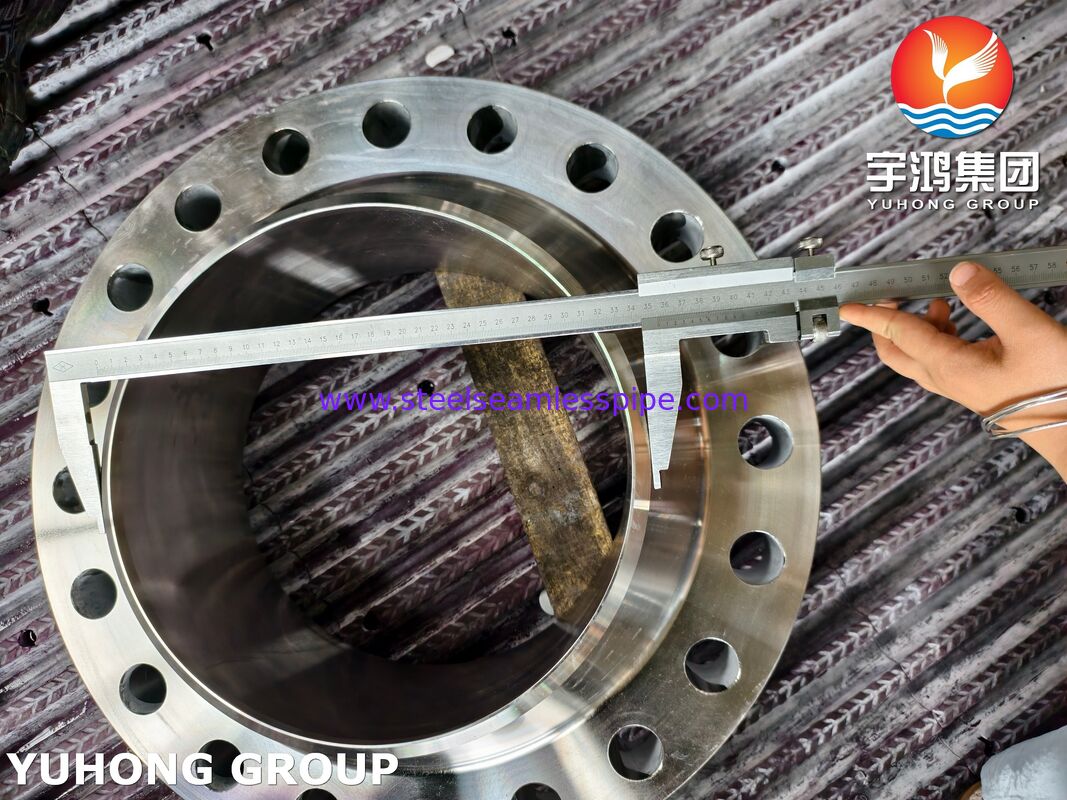

ASTM B 564 UNS N04400 ニッケル合金フランジ モンネル400 ウェルドネックフランジ
この ASTM B564 UNS N04400 ウェルドネックフランジ は、モンネル400 / UNS N04400製の鍛造ニッケル銅合金フランジです。ウェルドネック（WN）設計で、リングタイプジョイント（RTJ）フェースを備えており、WNRTJと略されることもあります。このフランジはパイプに突合せ溶接され、RTJフェースは金属リングガスケットを使用して、高圧・高温サービスで高い信頼性のシールを提供します。海洋、化学、石油化学、石油・ガス、発電産業で広く使用されています。
ASTM B564 UNS N04400 ウェルドネックフランジ モンネル400 WNRTJフランジ ニッケル合金フランジの相当材
| 規格 | UNS | 材料番号 | AFNOR | EN | JIS | BS | GOST |
| Ni | N04400 | 2.4360 | NU-30M | NiCu30Fe | NW 4400 | NA 13 | -- 28-2,5-1,5 |
モンネル400 / UNS N04400材の選択時期
炭素鋼、ステンレス鋼（304/316）、あるいは一部の二相ステンレス鋼でさえも不十分な過酷な環境で、優れた耐食性と良好な強度を持つニッケル銅合金が必要な場合は、モンネル400を選択してください。
FF/RFの代わりにRTJ（リングタイプジョイント）を選択する場合：
高圧
通常、クラス900、1500、2500、および重要なクラス600サービス。
高温
軟質ガスケットやスパイラルワインドガスケットがクリープ、劣化、またはシール力を失う可能性がある場所。RTJ金属リングガスケットは、高温でより信頼性が高いです。
危険物、毒物、または可燃性流体
水素、サワーガス、高圧蒸気、炭化水素、アンモニア、および漏洩が許容されないその他のサービス。
高い繰り返し荷重、振動、または熱サイクル
閉じ込められた金属リングガスケットは、軟質ガスケットよりもブローアウトやクリープに強く抵抗します。
耐火要件
金属リングガスケットは、多くの軟質ガスケットよりも火災条件下で優れた性能を発揮します。
オフショア、サブシー、ウェルヘッド、およびAPI 6A機器
RTJは、多くの高圧石油・ガス用途で標準です。
高圧でのスペースと重量の節約
高クラスの場合、RTJフランジはRFフランジよりもコンパクトにすることができます。
ASTM B564 UNS N04400 ウェルドネックフランジ モンネル400 WNRTJフランジ ニッケル合金フランジの化学的性質融点
| Ni | C | Al | Mn | Si | Fe | Cu | S | Co | Cr | 63.0以上 |
| 0.3以下 | 0.50以下 | 2.0以下 | 0.5以下 | 1.0～2.5 | 28.0～34.0 | 0.02以下 | － | ASTM B564 UNS N04400 ウェルドネックフランジ モンネル400 WNRTJフランジ ニッケル合金フランジの機械的特性 | ASTM B564 UNS N04400 ウェルドネックフランジ モンネル400 WNRTJフランジ ニッケル合金フランジの機械的特性 |
密度融点
| 降伏強度（0.2%オフセット） | 引張強度 | 伸び | 8.8 g/cm3 | 1350℃（2460°F） |
| Psi - 35,000、MPa - 240 | Psi - 80,000、MPa - 550 | 40 % | ASTM B564 UNS N04400 ニッケル合金フランジ | 仕様 |
ASTM/ ASME B564 / SB564
| 寸法規格 |
ANSI /ASME B16.5, B16.47 Series A / Series B |
|---|---|
| サイズ表 | 1/2インチ～48インチ（15～1200NB） |
| クラス/圧力定格 | 2500#, 600#, 150#, 300#, 900#, 1500# |
| フランジフェース | FF, RF, RTJ |
| フランジタイプ | ウェルドネック、ブラインド、スリップオン、ソケット、スレッド、ロングウェルドネック... |
| 浸透試験 | 用途 |
海洋およびオフショア：海水配管、熱交換器、ポンプ、バルブ。
化学処理：反応器、タンク、酸およびアルカリ用配管。
石油・ガス：高圧配管、ウェルヘッド機器、サワーサービス。
発電：給水ヒーター、復水器。
パルプ・製紙、塩製造、および核燃料処理。
