Трубный Пучок ASME SA213 TP316L Решетка SA350 LF2 CL1N для Нефтегазовой и Химической Промышленности

Yuhong Group Co., Ltd. — ведущий китайский производитель и поставщик теплообменного оборудования и комплектующих. Основная продукция: кожухотрубные теплообменники, аппараты воздушного охлаждения (АВО), сосуды под давлением, а также трубы (гладкие, U-образные, оребренные), трубы-змеевики, трубные решетки, перегородки, крышки и другие компоненты теплообменных аппаратов. Изделия сертифицированы по ASME U, S, PP, ISO 9001:2015 и ISO 14001:2015.

Описание продукции

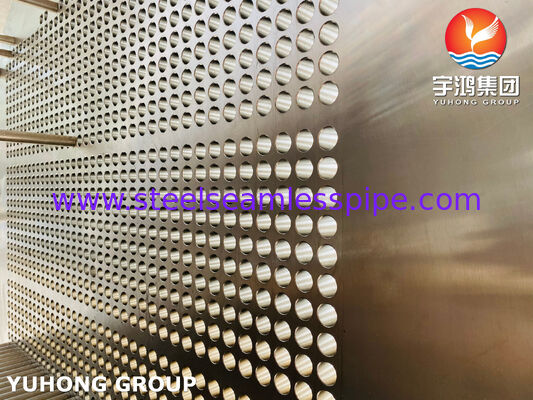

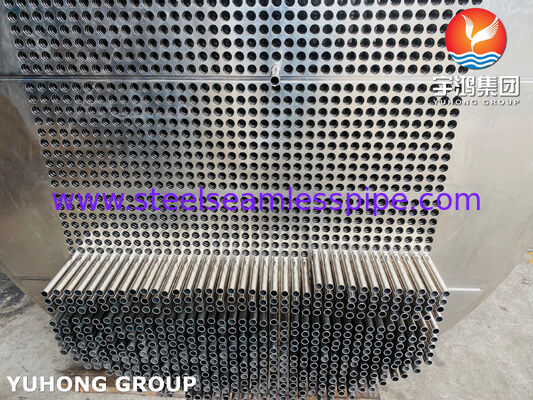

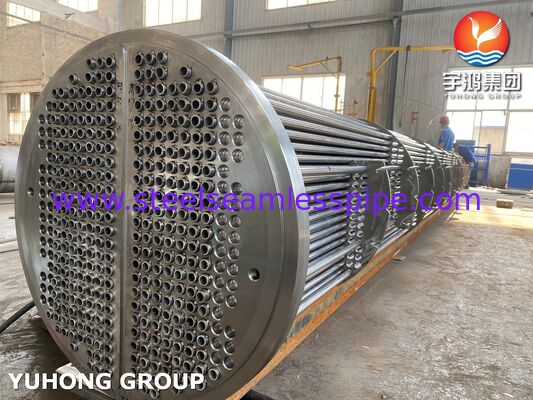

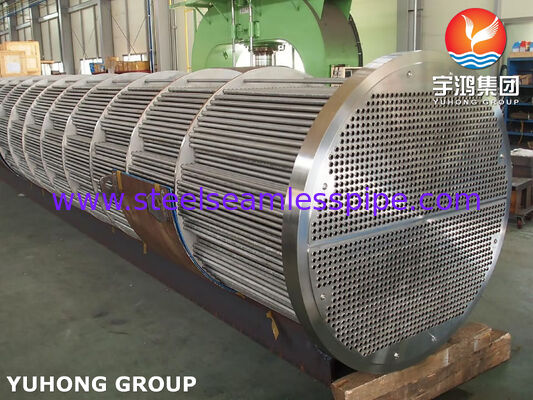

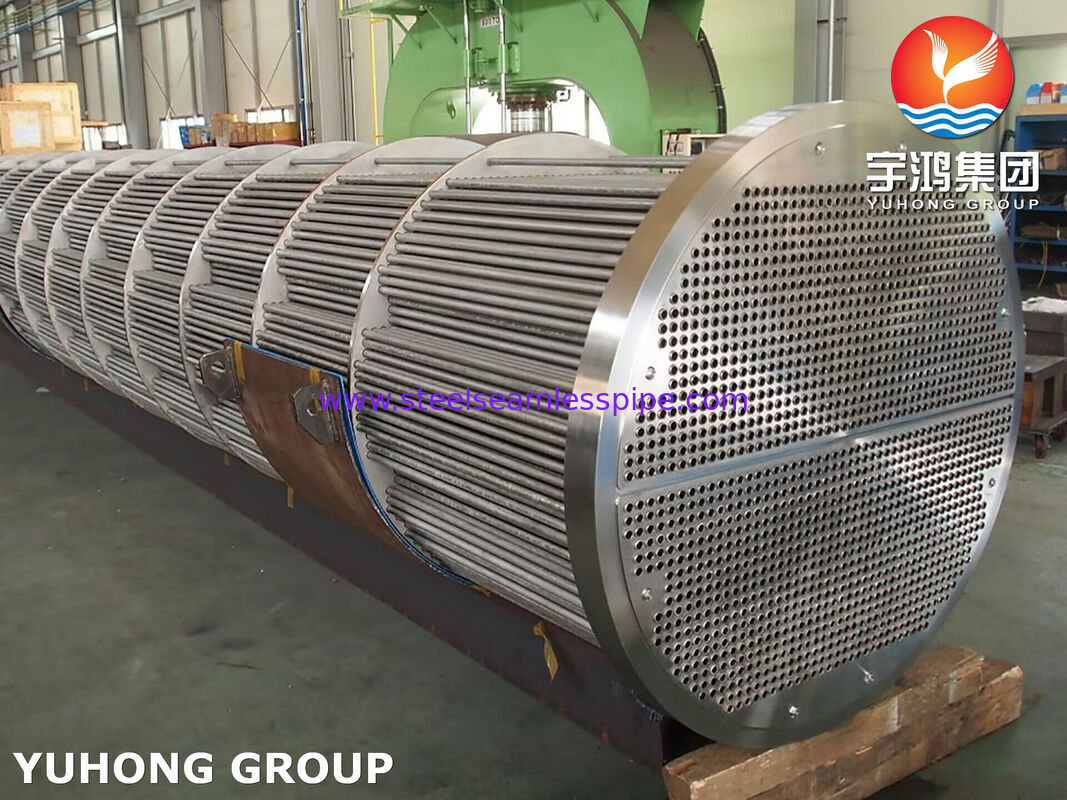

Трубный пучок — основной теплообменный элемент кожухотрубного аппарата, состоящий из пучка теплообменных труб, закрепленных в трубной решетке. В данной конструкции используются трубы из аустенитной нержавеющей стали ASME SA213 TP316L (UNS S31603) и трубная решетка из низкотемпературной ковки ASME SA350 LF2 CL1N. Такая комбинация материалов обеспечивает надежную работу в средах, требующих высокой коррозионной стойкости и сохранения ударной вязкости при низких температурах до −46°C.

Основные компоненты и материал

Компонент	Материал / Стандарт	Ключевая характеристика
Теплообменные трубы	ASME SA213 TP316L (аустенитная нержавеющая сталь, UNS S31603)	Коррозионная стойкость в хлоридсодержащих средах, устойчивость к межкристаллитной коррозии после сварки, низкое содержание углерода (≤0,035%)
Трубная решетка	ASME SA350 LF2 CL1N (низкотемпературная углеродистая ковка)	Высокая ударная вязкость при температурах до −46°C, применение в криогенных и холодных сервисах

Технические характеристики

Параметр	SA213 TP316L (трубы)	SA350 LF2 CL1N (решетка)
Предел прочности (MПа)	≥485	485-655
Предел текучести (MПа)	≥170	≥250
Относительное удлинение (%)	≥35	≥22
Ударная вязкость (CVN)	соответствует ASME	≥27 Дж при −46°C (Charpy V-notch)
Твердость	≤192 HBW / ≤90 HRB	по требованию заказчика

Испытания и требования к качеству

Гидростатическое испытание - Hydrostatic test (по ASME VIII Div.1 / TEMA)
Радиографический контроль сварных швов (РК) - Radiographic examination (RT)
Ультразвуковая дефектоскопия труб и решетки (УЗК) - Ultrasonic testing (UT)
Капиллярный контроль (цветная дефектоскопия) - PT - Liquid penetrant testing
Испытание на твердость (HBW / HRB) - Hardness test
Механические испытания (растяжение, ударная вязкость при −46°C) - Tensile and Charpy V-notch test
Анализ химического состава (спектрометрия) - Chemical analysis (spectrometry)
Контроль геометрических размеров (шаг труб, зазоры, перпендикулярность решетки) - Dimensional inspection

Преимущества и технологические особенности

Коррозионная стойкость и свариваемость: TP316L содержит 2,0-3,0% молибдена, что обеспечивает отличную устойчивость к питтинговой и щелевой коррозии в хлоридных средах.
Высокая рабочая температура и давление: SA213 TP316L работает в диапазоне от криогенных температур до +870°C.
Низкотемпературная надежность: Ковкая решетка из SA350 LF2 CL1N прошла ударные испытания Шарпи при −46°C.
Полная отслеживаемость: Для труб и решетки предоставляются сертификаты на плавку и отчеты сторонних инспекций.
Поставка строго по чертежам заказчика: Обеспечивается выбор шага труб, количество ходов, диаметры сопел и любые особые требования спецификации.

Области применения

Нефтегазопереработка и нефтехимия (технологические потоки с высоким содержанием серы, водорода, хлоридов)
Заводы по производству сжиженного природного газа (СПГ) и установки низкотемпературной сепарации газа
Коксохимическое производство и объекты «холодной» переработки попутного нефтяного газа
Энергетика (системы регенерации тепла уходящих газов)
Судостроение (системы охлаждения главных и вспомогательных двигателей)
Химическая и пищевая промышленность (установки, требующие нержавеющих материалов на кислотных / щелочных средах)

Индивидуальная настройка и сопутствующие услуги

Yuhong Group предлагает полное инжиниринговое сопровождение: от подбора материалов до авторского надзора при пусконаладке. Для трубных пучков ASME SA213 TP316L / решетка ASME SA350 LF2 CL1N доступны:

Нанесение антикоррозионного покрытия на корпус теплообменника и приварные детали по стандартам NACE или ISO 12944
Установка дополнительных приборов КИПиА для контроля температуры / вибрации пучка
Сертификация оборудования по стандарту ЕАЭС (сертификат ТР ТС) и получение разрешения Ростехнадзора
