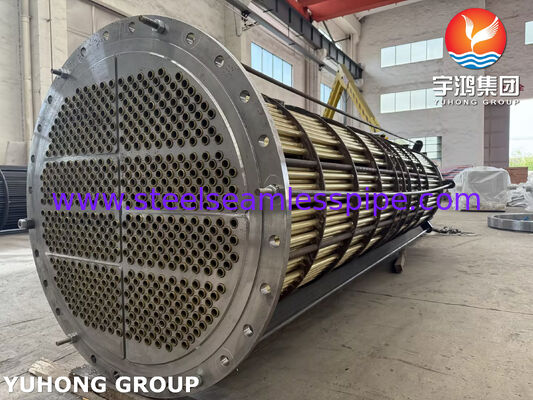

アドミラリティ・ブラスチューブバンドルC44300 ∙ ASME SB111シームレスチューブ ∙ 銅合金水と海洋冷却用熱交換器バンドル ∙ 交換チューブバンドル
ユホンググループ: 熱交換管とフルバンドルに特化した
Yuhong Group Co., Ltdは,完全な熱システム - シェル&チューブ熱交換器 (TEMA熱交換器設計),圧力容器,エアクーラー - とすべての重要な部品を供給します:オーブンチューブ熱交換管,ステンレススチールシームレス管,ニッケル合金管,銅合金管,熱交換管のシート,熱交換管のバンドル我々は高性能銅合金管束を 提供しています アドミラルティブラスC44300から製造 - 腐食に耐える証明された材料生物汚染や 攻撃
製品焦点: 海上冷却用に設計されたAdmiralty Brass C44300チューブバンドル
Admiralty Brass C44300チューブバンドルは,海水,塩水,高塩素の冷却水各バンドルにはASME SB111 C44300のシームレスチューブ (70-72%のCu,28-30%のZnの名目構成のアドミラルティ銅,および脱亜鉛耐性のための小量スタインとアセンニック) が搭載されています.管は,互換性のある銅合金管シート (通常は海軍銅C46400) に巻き込み,バフルで組み立てられます.攻撃的な海洋環境で長い使用寿命を提供します.
C44300 チューブ バンド の 中 に ある もの - 部品 と その 役割
| 構成要素 |
材料 / 規格 |
機器の性能における役割 |
| 熱交換管 (C44300) |
ASME SB111 / アドミラリティ・ブラス |
主要な熱伝達表面.海水腐食と生物汚染に対する優れた耐性.添加されたチンとアセンンは,消毒を阻害する. |
| フリンチューブ (オプション) |
C44300チューブ + アルミまたは銅のフィンを |
低HTC流体やガスを冷却する際の表面面積を増加させ,殻を拡大せずに容量を増加させる. |
| オーブンチューブ |
C44300 (高温サービスで使用される) の典型ではない |
参考: 熱熱器用重壁管 - ここでは適用されません. |
| ステンレス鋼のシームレスチューブ |
同じ包装用紙の代替材料 |
このパッケージでは使用されませんが SSシームレスチューブを別々に提供します |
| ニッケル合金管 |
極端な腐食の代替品 |
このパッケージには含まれていません. 別々の製品として入手できます. |
| 銅合金管 (C44300) |
このバンドのコア |
縫い目のないアルセンで 抑制された海軍の銅だ |
| 熱交換器のチューブ表 |
海軍用ブラスC46400またはC70600 (Cu-Ni) |
管末を固定する;C44300とガルバン相容性のために選択された材料. |
| バフラー |
船舶用ブラスC46400またはコーティングされた炭素鋼 |
シェルサイドの流れを誘導し サポートチューブで 熱伝達を強化する |
| ネクタイ ストッド と スペース 器 |
海軍用銅またはシリコンブロンズ |
バフルの距離を保ち,海水での腐食に抵抗する. |
| 阻害プレート |
C70600 (90/10 Cu-Ni) または C44300 |
高速入口流の侵食から管の先を保護する. |
なぜ海上水道サービスに C44300 を使ったのか?
- 絶好の耐腐蝕性炭酸鋼や多くのステンレス鋼を上回る
- 消毒抑制- アルセニウム添加は,通常の銅の常識的な故障モードである選択的亜鉛浸出を防止します.
- 熱伝導性が良さ(約100W/m*K) - 効率的な熱伝達
- 生物汚染耐性- 銅イオンがチューブ表面の海生殖を阻害する
- 費用対効果- タイタンやニッケル合金よりもかなり安価で,多くの海洋用途 (10~15年) に適した寿命を提供します.
艦隊これくしょん 艦隊これくしょん 艦隊これくしょん
- 管とシートとの接点:精密な拡張 (ローリング) 接続 - 熱の影響を受けたゾーンの腐食を避けるために溶接は必要ありません. ロープシートに穴が埋もれ,保持強度が向上します.
- 阻害防止基準:入水速度 >2m/sでは,ノズルの反対側には C70600 衝突プレートを設置します.この単純な機能により,チューブバンドルの寿命が倍になります.
- オーピマイズされたチューブレイアウト:三角形ピッチは熱伝達を最大化し,方角ピッチは機械清掃を容易にする.
- ASME に完全準拠:材料の認証,水静止試験,次元報告も含まれています
知識モジュール:アドミラルティ・ブラスC44300 vs. その他の銅合金 - どのチューブバンドルを選ぶか?
| 合金 |
最も適した |
制限 |
海 の 水 の 典型 的 な 生活 |
| C44300 (アドミラルティ・ブラス) |
清潔な海水,塩水,適速 (≤2.5 m/s) |
高速で衝突攻撃を受けやすい.汚染された海水や静止した海水には使用できない. |
10から15年 |
| C70600 (90/10 Cu-Ni) |
高速な海水 (≤3.5m/s),汚染水,オフショアプラットフォーム |
アドミラルティの銅より高価だ |
15〜20年 |
| C71500 (70/30 Cu-Ni) |
非常に高速で,固体で満たされた海水,海軍用 |
銅合金の中で最も高いコスト |
20〜30年 |
| チタン (2級) |
極端な腐食状態,どんな速度でも - 清潔な海水のために殺し過ぎ |
非常に高いコストで,チューブシートに巻き込むのは難しい |
30歳以上 |
C44300 を選ぶとき:
- お前の冷却水は清潔な海水(重い泥も汚染もありません)
- 速度制御される (通常1,5-2,5 m/s).
- 必要なのは費用対効果の高い代替アドミラルティの現存する 銅のバンドルです
- 預期された10〜15年の使用寿命は 維持サイクルに合致します
アドミラルティ・ブラス・バンドルの一般的な失敗 (そしてそれを防ぐ方法)
| 失敗 |
原因 |
わたしたち の 予防 |
| 阻害攻撃 |
保護なしの高入口速度 |
液体入口速度 >2 m/sの場合,常にインパングプレートを含みます. |
| 消毒 |
合金質が悪い,または水が止まっている |
アルゼンチンの含有量で認定されたC44300を使用し,静止状態を避ける. |
| アモニア腐食 |
水中のアンモニア (肥料工場の下水など) |
適していない - Cu-Ni またはチタンをお勧めします. |
| 管末の侵食 |
管状の表面における乱流 |
入口端のベーブルとチューブシートの向こうに適切なチューブ投影を提供します. |
C44300 バンドで古いバンドを交換する利点
- 直接フィット- オリジナルのパッケージ図やフィールド測定で製造された.
- 機能回復- 腐った,汚れた,または漏れている管を交換します.
- 低コスト新しい熱交換機を買うより
- 迅速な回転- オーダーメイドのバンドでは通常5~6週間です
- 構成要素のサポート- ペンチューブ,熱交換器のチューブシート,または個々の銅合金チューブのみをご自身の組み立てのために提供することができます.
C44300チューブバンドルの典型的な用途
- 船上冷蔵庫- エンジンジャケットの水冷却機,潤滑油冷却機 (海水側)
- 沿岸発電所- 補助冷却水コンデンサー
- 淡水装置- 塩水温め器,蒸発コンデンサー
- オフショアプラットフォーム- プロセスの冷却器 (Cu-Ni がしばしば好まれるが,C44300 はより少ない重要な任務に使用される).
- 工業用冷却機- 海水冷却で
パーソナライゼーションとコンポーネントのみの利用可能性
パーツだけ必要ですか?
- C44300 シームレスチューブ- 切断され,仕上げも行われない.
- フィンチューブ- C44300 ベースチューブ アルミまたは銅のフィンを用いたエアクーラー
- 熱交換器のチューブシート- C46400またはC70600で穴を掘り,溝を割った
- バフラー,タイヤ棒,インピングプレート- 銅合金またはコーティングされた炭素鋼
