| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| モデル番号: | 傷ついたフィンのチューブ |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | ASTM A179 / ASME SA179 シームレス炭素鋼 | フィンの材質: | アルミ1060 / アルミ1100 |
|---|---|---|---|
| フィンの高さ: | 9.5mm～15.88mm (3/8インチ～5/8インチ) | 最高使用温度: | 130°C ～ 150°C (266°F ～ 302°F) |
| 主なアプリケーション: | 空冷熱交換器、ラジエーター、空冷クーラー |

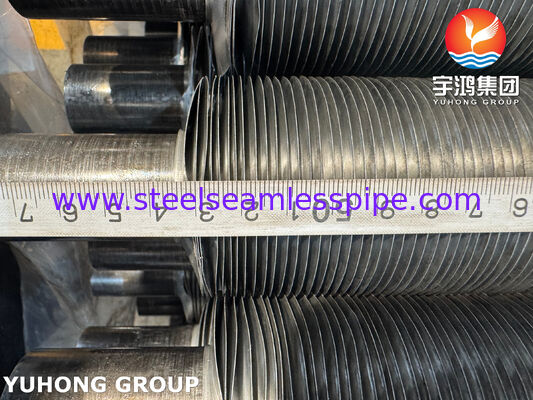

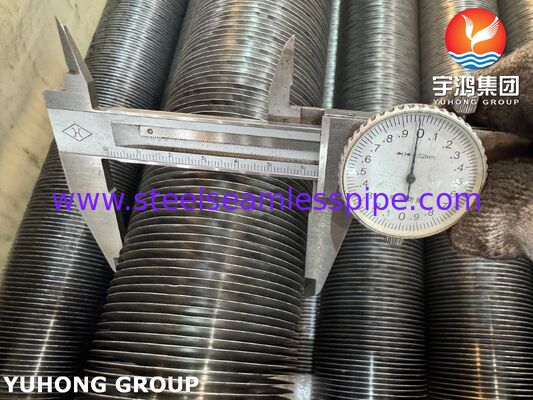

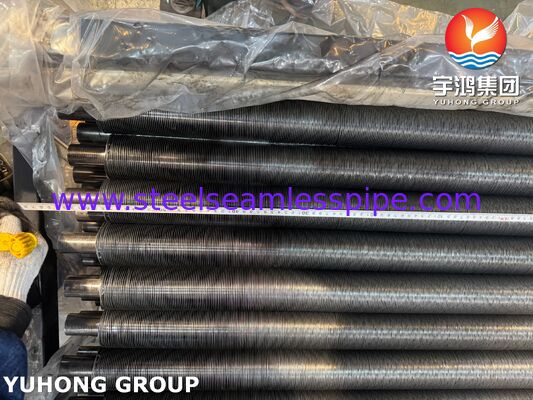

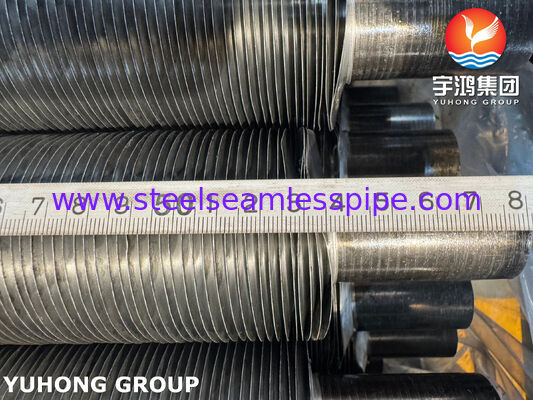

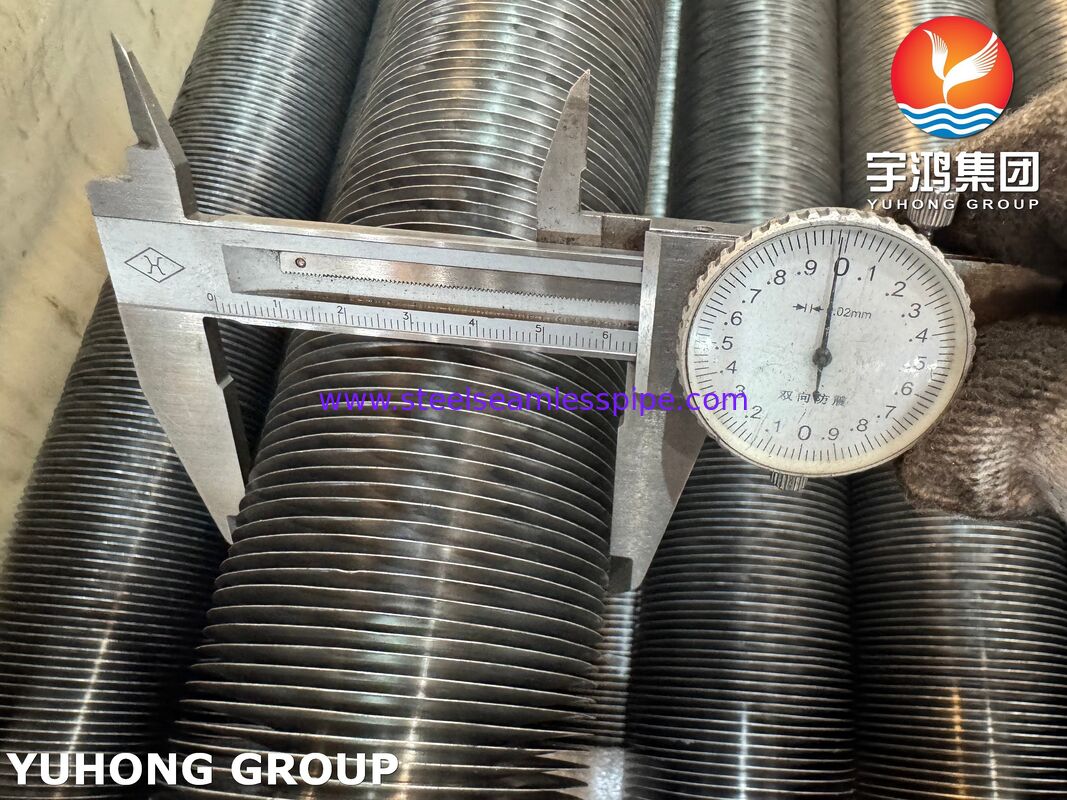

ASTM A179 炭素鋼とアルミニウムの L 型フィン チューブは、産業用熱管理で広く使用されている高効率の熱伝達コンポーネントです。 ASTM A179 冷間引抜シームレス炭素鋼の優れた圧力保持能力と高強度能力を、アルミニウムの優れた熱伝導率と組み合わせることで、このフィン付きチューブは最適な冷却性能を実現します。独自の L フィート設計により、ベース パイプに堅牢な大気腐食保護を提供しながら最大の伝熱表面積を確保できるため、世界中で空冷熱交換器 (ACHE) に推奨されています。
当社の張力巻きフィン付きチューブの卓越した性能は、3 つの重要な構造要素と厳格な製造プロセスに依存しています。
エンジニアリング プロジェクトでは、正確な材料データが非常に重要です。以下は、当社の ASTM A179 炭素鋼ベース チューブとアルミニウム フィンの認定された化学組成であり、ASME/ASTM 規格への完全な準拠を保証します。
表 1: ASTM A179 シームレス炭素鋼ベースチューブの化学組成
| 要素 | シンボル | 構成範囲(%) |
|---|---|---|
| 炭素 | C | 0.06～0.18 |
| マンガン | ん | 0.27～0.63 |
| リン | P | ≤ 0.035 |
| 硫黄 | S | ≤ 0.035 |
表 2: アルミニウム フィン (AL 1060) の一般的な化学組成
| 要素 | シンボル | 構成範囲(%) |
|---|---|---|
| アルミニウム | アル | ≥ 99.60 |
| シリコン | シ | ≤ 0.25 |
| 鉄 | 鉄 | ≤ 0.35 |
| 銅 | 銅 | ≤ 0.05 |
当社は、API 661 および顧客固有の要件に従って、厳格な公差 ASTM A179 およびアルミニウム製 L タイプ フィン付きチューブを製造しています。正確な公差により、簡単な取り付けと安定した熱性能が保証されます。
表 3: サイズ範囲と製造公差
| パラメータ | 範囲・仕様 | 製造公差 |
|---|---|---|
| ベースチューブ外径 (ASTM A179) | 15.88 mm ～ 50.8 mm (5/8 インチ ～ 2 インチ) | ±0.10mm |
| ベースチューブの肉厚 | 1.65mm～3.40mm | ±10% |
| アルミニウムフィンの高さ | 9.5 mm ～ 15.88 mm (3/8 インチ～5/8 インチ) | ±0.20mm |
| フィンの厚さ | 0.35mm～0.50mm | ±0.03mm |
| フィンピッチ(密度) | 7 ～ 12 FPI (インチあたりのフィン数) | ± 2%/メートル |
| ベアエンド (フィンのない領域) | クライアントの図面に従ってカスタマイズ | ±2.0mm |
| チューブ全長 | 最大18メートル | 0/+5.0mm |
当社の ASTM A179 / アルミニウム フィン チューブは、その堅牢な設計と熱効率により、さまざまな重工業で高い需要があります。
フィン付きチューブの大手メーカーおよび輸出業者として、当社は比類のない専門知識をお客様のプロジェクトに提供します。
ASTM A179 およびアルミニウム フィン チューブの要件に関する簡単な見積もりと技術サポートを得るには、今すぐお問い合わせください。
