| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | シングルフィンチューブ | 材料: | ASTM A213 TP304 |
|---|---|---|---|
| 応用: | 貝および管の熱交換器 | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASTM A213 TP304 鋸歯状フィン チューブ,ステンレス鋼の熱交換管,高効率フィンチューブ |
||

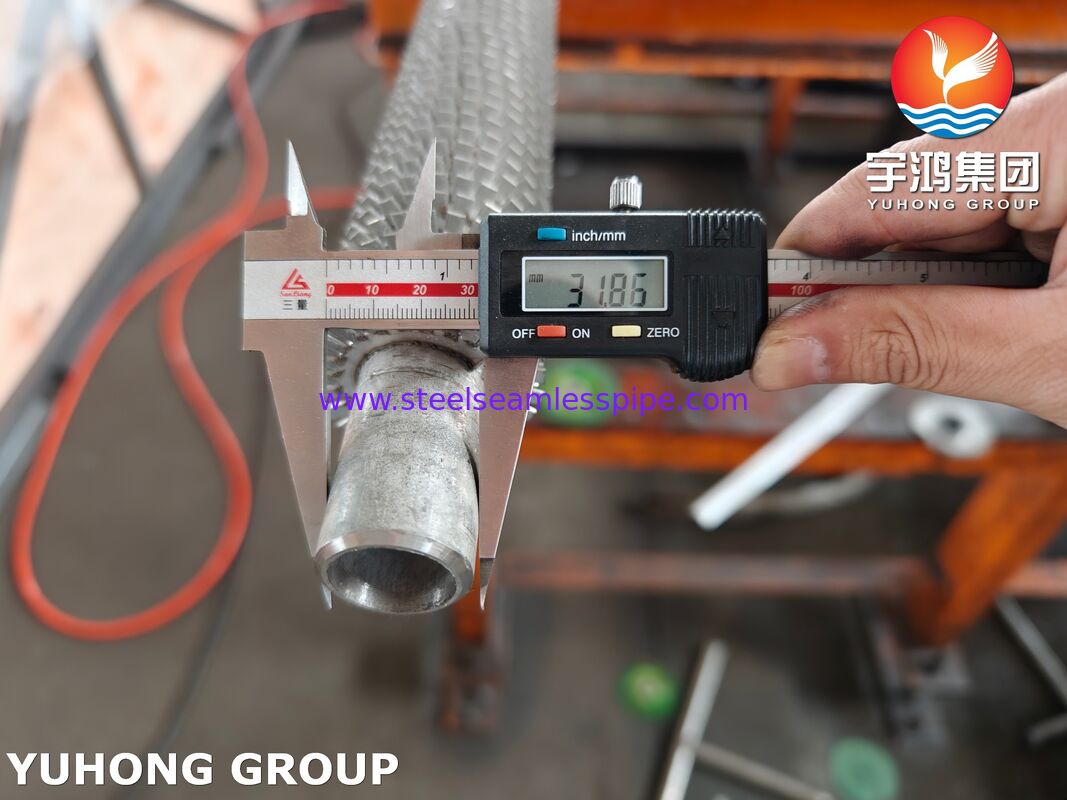

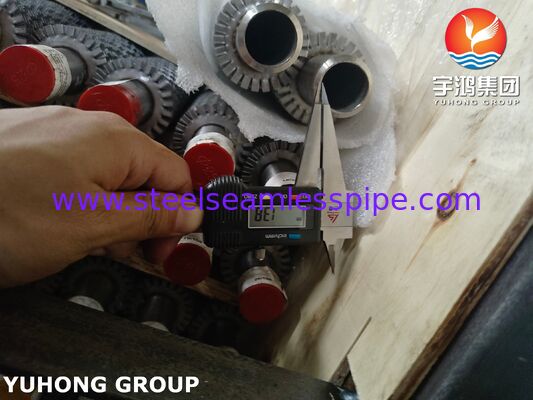

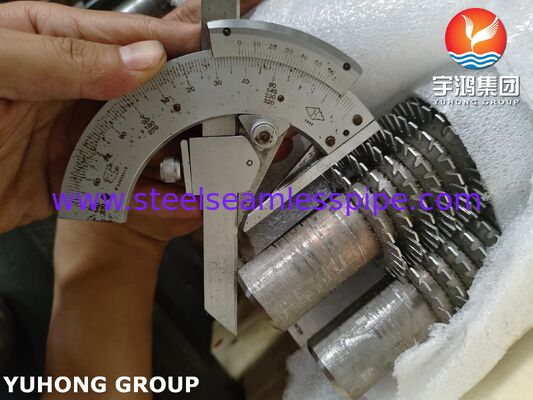

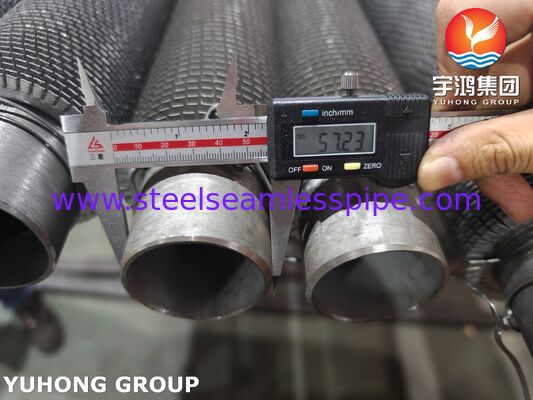

ASTM A213 TP304 歯列状フィンチューブは,高級熱伝送部品で,要求の高い産業用アプリケーションで熱性能を最大化するために設計されています.ASTM A213 TP304 のシームレスステンレス鋼管を基材として使用して製造熱伝達効率を大幅に向上させ,汚れを減らす.
油流に制御された 渦巻きを作り出します熱伝達係数を改善し,従来の固体フィンの構成と比較してより効率的な熱エネルギー回収を可能にしますTP304ステンレス鋼の優れた耐腐蝕性および酸化性により,これらの管は熱交換機,エコノマイザー,空気冷却熱交換機,廃棄熱回収システム石油化学工場,発電施設
ASTM A213 TP304 歯列状のフィンチューブは,腐食耐性,機械的強度,熱効率,適度な温度と高温環境の両方で長期間の運用信頼性.
従来の固い羽とは異なり 歯歯の羽には 細かく切断された部分が 羽の縁に沿っています管を取り巻く熱境界層を絶えず乱す局所的な渦巻きを作り出します.
利点は以下の通りです.
ASTM A213 TP304 歯列状のフィンチューブは,TP304 ベースチューブの周りに螺旋状の歯列状のステンレス鋼のフィンストライプを巻き込み,製造される.フリン根は,高周波抵抗溶接技術を使用して,チューブ表面に継続的に溶接されます.優れた熱伝導性と機械的整合性を保証します
製造過程で提供されるのは:
次の寸法は一般的な製造能力を表しています. 熱設計要件に応じてカスタマイズされた構成が供給できます.
| パラメータ | 標準範囲 |
|---|---|
| ベースチューブの外径 | 19.05mm ¥ 63.5mm (3/4" ¥ 2-1/2") |
| ベースチューブの壁厚さ | 1.2mm 6.0mm |
| 管の長さ | 25000mmまで |
| 羽根の高さ | 8mm 25mm |
| フィン厚さ | 0.3mm ¥ 1.2mm |
| フィンピッチ | 3 FPI 12 FPI |
| 総細紋管直径 | 120mmまで |
| フィン素材 | TP304,TP304L,TP316,TP316Lまたは指定された合金 |
| エレメント | 構成 (%) |
|---|---|
| 炭素 (C) | ≤0.08 |
| マンガン (Mn) | ≤ 200 |
| リンゴ (P) | ≤0.045 |
| 硫黄 (S) | ≤0.030 |
| シリコン (Si) | ≤ 100 |
| クロム (Cr) | 18.00 20ドル00 |
| ニッケル (Ni) | 8.00 ̇ 1100 |
| 窒素 (N) | ≤0.10 |
化学組成はASTM A213 TP304の要件に適合する.
| 資産 | 最低値 |
|---|---|
| 張力強度 | 515 MPa (75 ksi) |
| 利回り強さ (0.2%オフセット) | 205 MPa (30 ksi) |
| 伸縮 | 35% |
| 硬さ | ≤ 90 HRB (典型的な) |
| 弾力性のモジュール | 約193 GPa |
TP304ベースチューブ材料には機械的特性がある.
すべてのASTM A213 TP304 歯列状のフィンチューブは,プロジェクト仕様と国際品質要件に従って検査することができます.
TP304ステンレス鋼は酸化,湿度,大気腐食,および多くの産業プロセスメディアに対する優れた耐性を提供しています.
歯ぎしりとしたフィンの幾何学は境界層を乱し,平凡なフィンのデザインと比較して熱性能を向上させます.
断片状のフィンエッジは,塵の蓄積を最小限に抑え,ガス側での自己清掃特性を向上させる.
連続溶接構造により,強いフィンの固定と熱循環条件下での信頼性の高い性能が保証されます.
熱回収効率の向上により,燃料消費量が減り,設備の全体的な性能が向上します.
製造及び検査は,次のとおりに行うことができる.
可能な第三者による検査には,以下のものがあります.
ASTM A213 TP304 繊維状のフィンチューブは,耐腐蝕性,高熱性能,長期的な運用安定性熱交換機,エコノマイザー,エアクーラー,要求の高い産業環境で動作する廃棄熱回収システムこのチューブは TP304 の耐久性と最適化されたフィンの技術を組み合わせて 優れた効率,信頼性,現代のエネルギーとプロセス産業のライフサイクル価値.
コンタクトパーソン: Vantin
電話番号: 19537363734
ファックス: 0086-574-88017980
