| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 数量により異なります |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | ASTM A213 T9 | スタッド素材: | 炭素鋼 |
|---|---|---|---|
| 溶接タイプ: | 高周波溶接 | 応用: | 直火式ヒーター、ボイラー、改質器 |
| 標準: | ASTM A213 / ASME | ||
| ハイライト: | A213 T9 ペン付きのチューブ,CS スタッド 熱管,燃焼式ヒーター用のフィニッシュチューブ |
||

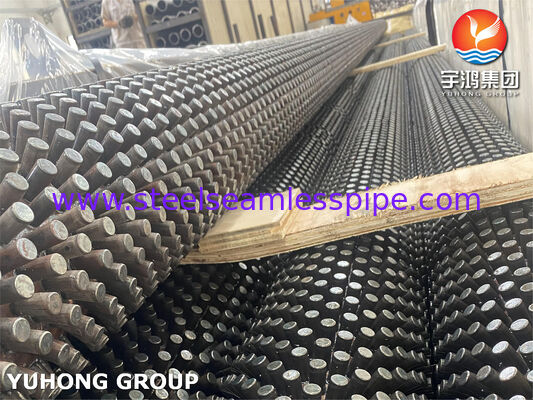

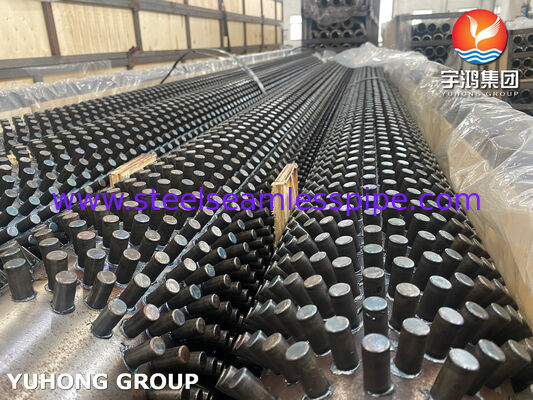

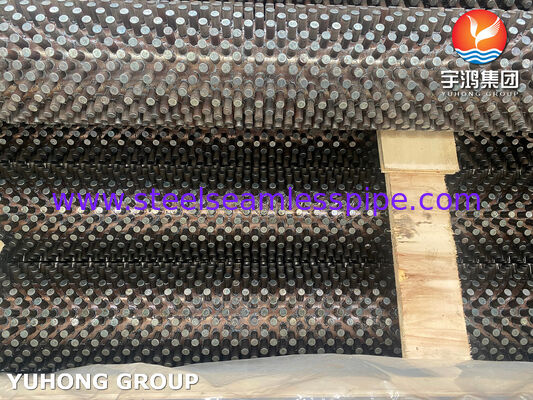

高周波で溶接されたスナップドット・フィニングチューブ (ベースチューブASTM A213 T9 + 炭素鋼のスナップドット)
高温高圧の環境で優れた熱伝達を可能に設計された 高周波溶接型スチール型ペニン管を 発見します熱交換器の部品をグローバル顧客に供給する10年以上に渡る経験のある外商専門家として信頼性があり 高性能なソリューションを プロジェクトニーズに合わせて提供します
ネイルヘッドチューブまたはピンフィンチューブとしても知られるステッドフィンチューブは,抵抗溶接または高周波溶接でベースチューブの外表面に溶接された円筒型ステッド (ピン) を備えています.この設計により,熱伝達表面面積は,通常,裸管の2~3倍に大きく増加し,優れた機械的強度と汚れ耐性を維持します..
炭素鋼 (CS) のスプードとASTM A213 T9ベースチューブの組み合わせは,高温のアプリケーションで優れています. T9合金では,優れたスリップ抵抗,酸化抵抗,高温耐性耐久性のある炭素鋼のスプードがコンベクティブセクションで外部の熱伝達を向上させる.
一見 の 基本 的 な 益:

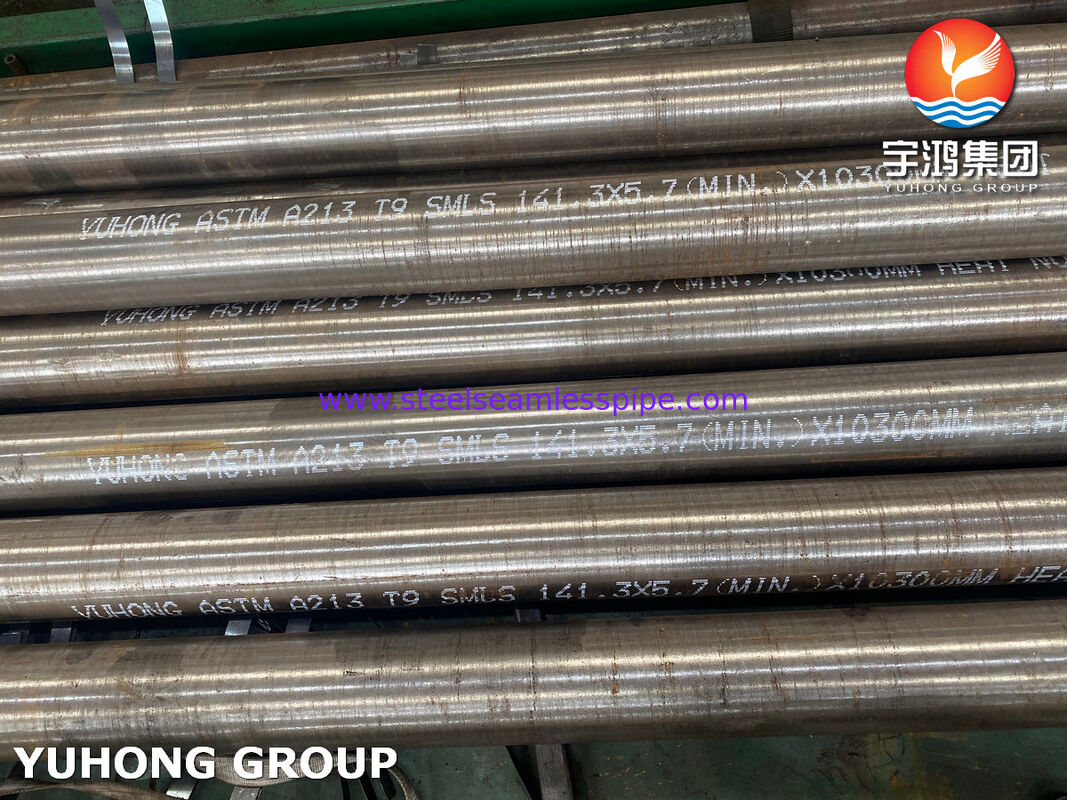

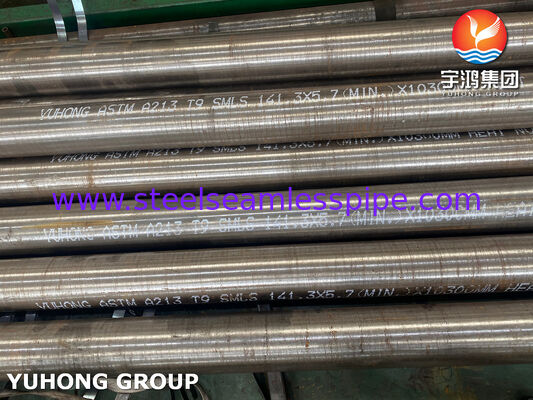

ベースチューブの材料:ASTM A213 T9 縫合のないフェリティック合金鋼管 (9Cr-1Mo).
ストッド (フィン) 材料:炭素鋼 (CS),通常Q235Bまたは低炭素グレードと同等で,最適の溶接可能性とコスト効率を保証する.
ASTM A213 T9 ベースチューブ (重量 %):
| エレメント | 含有量 (%) |
|---|---|
| C について | 0.15 最大 |
| ミニ | 0.30 - 060 |
| P | 0.025 最大 |
| S | 0.025 最大 |
| そうだ | 0.25 - 100 |
| C.C. | 8.00 - 1000 |
| モー | 0.90 - 110 |
炭素鋼のスチード (典型低炭素グレード,例えばQ235B相当):
T9の機械性能には,最低拉伸強度415 MPaと出力強度205 MPaが含まれ,高温に適しています.
構成要素:
組み込み/溶接プロセス:高周波または抵抗方法を使用して制御ピッチで自動溶接する.溶接浸透率は通常≥1.5mm 細い珠の高さ (≤1mm) で,噴水がないこのプロセスは,高温サービスに適した堅牢な固定を~600°C (グレード依存) に保証します.
典型的な製造ラインナップ (要求に応じてカスタムサイズ):
| パラメータ | 範囲 | 許容性に関する注意事項 |
|---|---|---|
| ベースチューブOD | 25〜273mm (1"〜10"NPS) | ±0.5%またはASTM規格による |
| ベースチューブの壁厚さ | 3.5〜28.6mm | ±10% または指定された場合 |
| 管の長さ | 25000mmまで | 直さ ≤2.5mm/3m |
| ストッド直径 | 6 - 25.4 mm | ±0.3mm |
| スタッドの高さ | 10~35mm | ±0.5 mm |
| スタッド・ピッチ | 8 - 30 mm (四角形/六角形) | ±1mm |
| 精子密度 | カスタム (例えば120-400/m2) | - |
卵性,偏心率,およびその他の許容量は,ASTM A213およびクライアントの仕様に対応する.水静止試験 (1.5×設計圧力) は標準である.
ピンチペニント管は以下に広く使用されています.
アジア,ヨーロッパ,中東,そしてアメリカ大陸の 顧客にペニント管の輸出を 長年の専門知識で
