| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, API, PED , ABS, DNV, BV, LR |
| モデル番号: | ASTM B564 UNS N06625 ニッケル合金溶接ネック フランジ |
| 最小注文数量: | 1PC |
|---|---|
| パッケージの詳細: | PLY木製のケースまたはパレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | ニッケル合金のフランジ | 標準: | ASTM B564、ASME SB564 |
|---|---|---|---|
| 寸法: | ASME/ANSI B16.5、B16.47 | 材料: | 合金/インコネル 625、DIN 2.4856、UNS N06625 |
| フランジタイプ: | ウェルドネック(WN) | フランジの顔: | FF、RF、RTJ |
| 製造の方法: | 鍛造 | ||
| ハイライト: | ニッケル合金 625 溶接ネック フランジ、ASTM B564 インコネル 625 フランジ、UNS N06625 WNRF フランジ,ASTM B564 Inconel 625 Flange,UNS N06625 WNRF Flange |
||

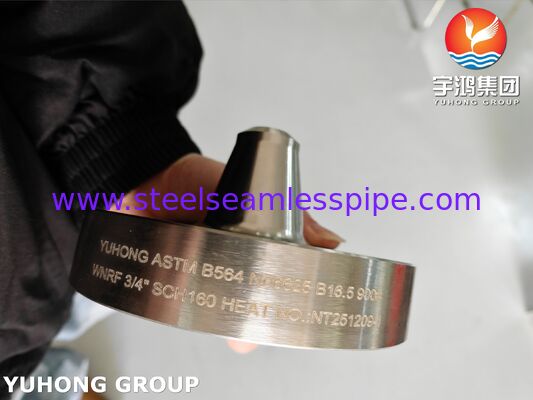

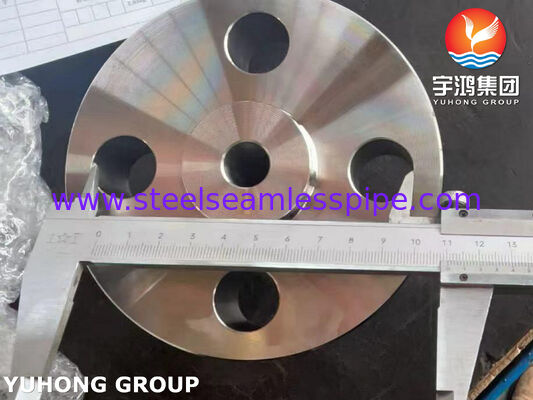

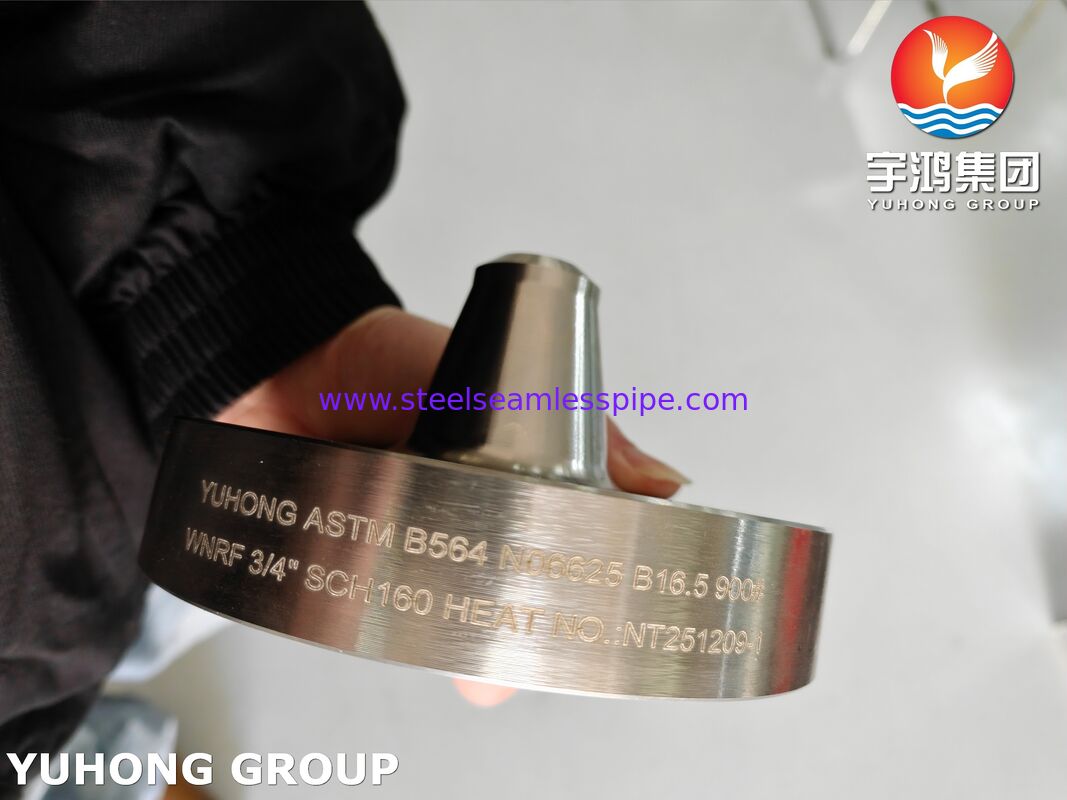

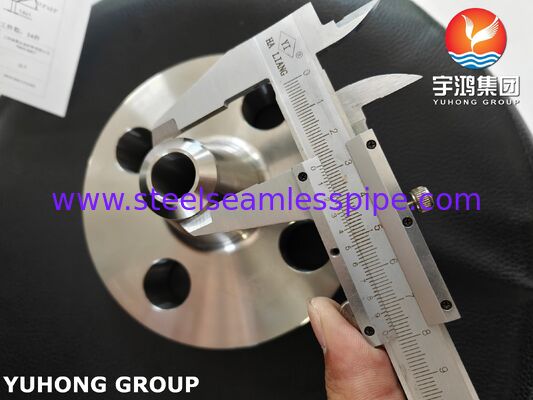

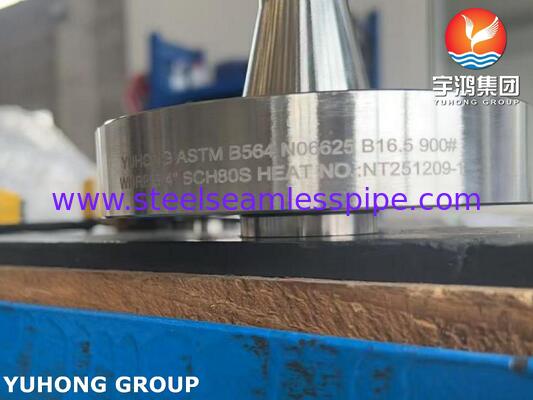

ニッケル合金 625 フランジ、ASTM B564 インコネル 625/2.4856/UNS N06625 WNRF フランジ
WNRF (ウェルドネックレイズドフェイス) -- 長いテーパー状のハブが高圧や極端な熱サイクルに対する補強を提供します。隆起面 (通常、ASME B16.5 に従って高さ 0.06 インチまたは 0.25 インチ) により、ガスケットの圧縮が保証されます。このフランジは名目上、ASTM B564 に準拠して製造された、鍛造固溶強化 Ni-Cr-Mo コンポーネント (ニオブ添加) ですが、その実際の性能は、経験豊富なエンジニアが認識していてもカタログにはほとんど掲載されない微妙な点によって左右されます。 YUHONG は、材料規格と製造規格に厳密に準拠し、完全な検査設備を備えたフランジを提供します。
耐食性 (主な利点)
酸化性および非酸化性の酸（リン酸、硝酸、硫酸など）に対する優れた耐性。
Mo + Cr 含有量が高いため、塩化物環境 (PREN > 45) での優れた耐孔食性および耐すきま腐食性を備えています。
塩化物誘起応力腐食割れ (SCC) に対する高い耐性。
連続使用において最大 980 °C (1800 °F) までの酸化およびスケールに対する優れた耐性。
海水、酸性ガス (H₂S/CO₂)、排煙脱硫システムなど、幅広い腐食性媒体に対して耐性があります。
ニッケル合金 625 フランジ ASTM B564 UNS N06625 インコネル 625 ウェルドネック フランジと同等
| 標準 | ワークストフNR. | BS | ゴスト | JP | UNS | JIS |
| インコネル625 | 2.4856 | N06625 | NA 21 | ХН75МБТЮ | NiCr23Fe | NCF625 |
化学組成 ニッケル合金 625 フランジの% ASTM B564 UNS N06625 インコネル 625 ウェルドネック フランジ
| 学年 | C | ん | シ | S | 銅 | 鉄 | ニ | Cr |
| インコネル625 | 0.10max | 最大0.50 | 最大0.50 | 0.015max | – | 最大5.0 | 58.0分 | 20.0～23.0 |
ニッケル合金 625 フランジ ASTM B564 UNS N06625 インコネル 625 ウェルドネック フランジの機械的特性
| 要素 | 密度 | 融点 | 抗張力 | 降伏強さ (0.2%オフセット) | 伸長 |
| インコネル625 | 8.4g/cm3 | 1350 °C (2460 °F) | Psi – 1,35,000、MPa – 930 | Psi – 75,000、MPa – 517 | 42.5% |
単に「パイプを接続する」だけでなく、このフランジは 3 つの重要な機械的および冶金学的機能を果たします。
幾何学的な応力吸収: 長く先細になったウェルド ネック ハブは重要な機械的機能を果たし、ボルトで締められたフランジ リングの急激な剛性を薄いパイプ壁に徐々に移行させます。これにより、溶接ルートでのピーク応力集中が大幅に軽減され、周期的荷重 (熱膨張/収縮、振動、圧力サージ) に適した唯一のフランジ タイプとなっています。
高信頼性シーリングベース: 隆起面 (RF) は、スパイラル巻きまたはジャケット付きガスケットに狭く制御された圧縮領域を提供します。高圧クラス (≥ 600#) では、内圧がフランジを「こじ開けよう」としても剛性ハブがボルト締結面を安定に保つため、この設計によりガスケットのクリープ緩和が最小限に抑えられます。
冶金的遷移ブリッジ: 溶接可能な遷移点として機能し、熱影響部 (HAZ) まで完全な耐食性を維持しながら、高合金ボア (プロセス流体に対する耐性) を下流のコンポーネントに接合できます。これは、低級合金では溶接部で失われるものです。
アプリケーション
石油とガス: オフショアの上面配管、海底マニホールド、フローライン、チョーク/キル ライン。
化学処理: 熱塩化物、酢酸、または混合酸を扱う反応器および配管。
航空宇宙および海洋: 排気ダクトおよび海水冷却システム。
発電: 高温蒸気ラインと原子炉の炉心コンポーネント。
