| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 合板ケースまたは鉄枠木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 埋め込まれたペニント管 | 材料: | ASTM A179 A179 |
|---|---|---|---|
| 応用: | エアクーラーとエコノマイザー | パッケージ: | 合板ケースまたは鉄枠木製ケース |
| ハイライト: | ASTM A179 フィーンチューブ,空気冷却器用の埋め込まれたフィンチューブ,エコノマイザー用のフィンチューブ |
||

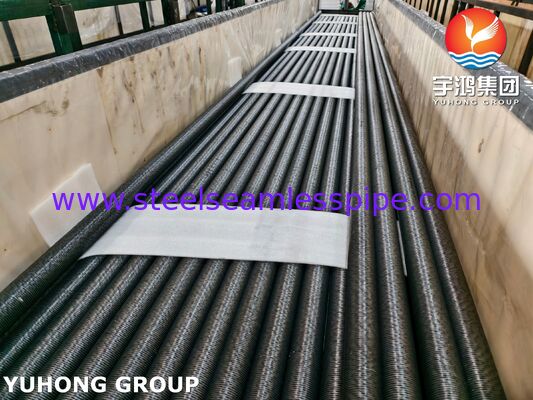

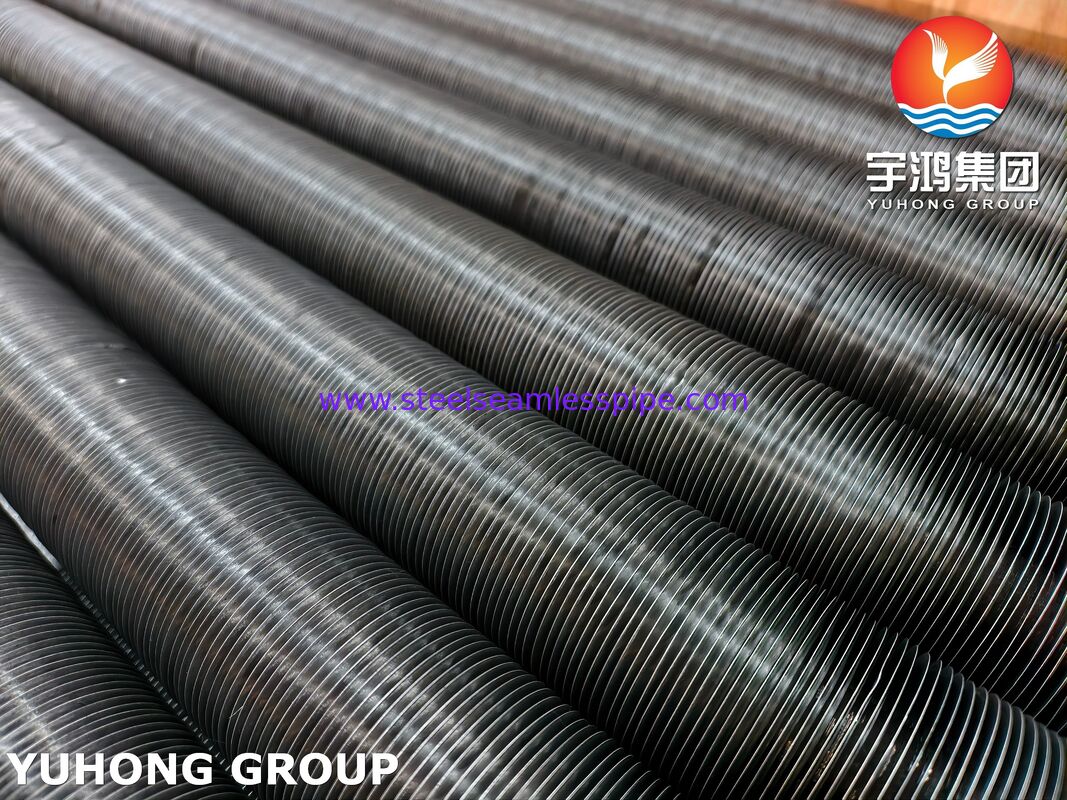

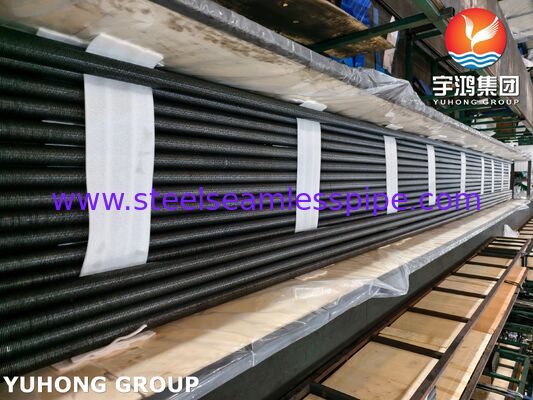

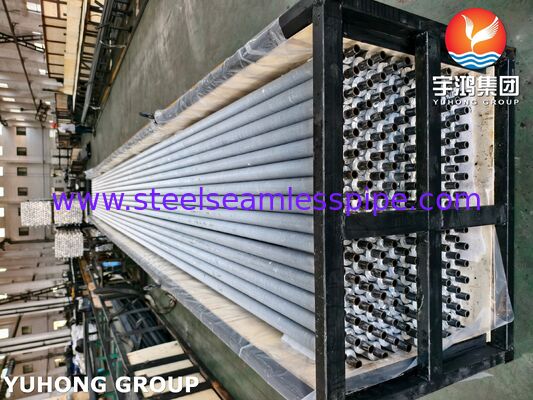

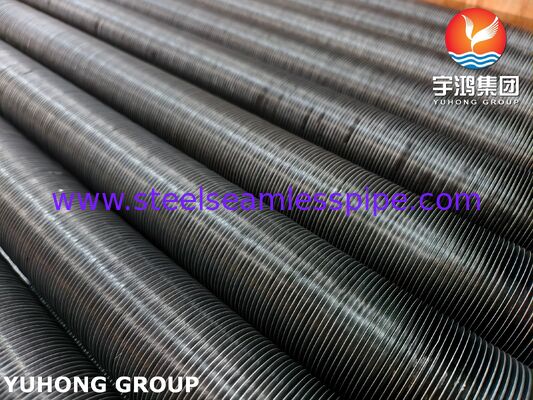

ASTM A179 埋め込みフィン チューブ、としても知られています。G型フィンチューブ、ASTM A179 シームレス炭素鋼管の外面に正確な螺旋溝を機械加工することによって製造されます。連続したフィン ストリップが溝に機械的に挿入され、周囲のチューブ材料がフィン ベース上に巻き付けられて、確実な機械的結合が形成されます。この製造プロセスにより、優れたフィン保持力、効率的な熱伝達、長期にわたる動作信頼性が保証されます。
ASTM A179 は、熱交換器、凝縮器、および同様の熱伝達装置用に特別に開発された低炭素シームレス冷間引抜鋼管です。優れた熱伝導率、優れた成形性、信頼性の高い機械的特性により、埋め込みフィンチューブ製造に理想的なベースチューブ材料となっています。
埋め込まれたフィン チューブにより、振動、熱サイクル、および産業の連続運転に対する優れた耐性を維持しながら、外部伝熱表面積が大幅に増加します。これらは、発電、石油化学処理、HVAC システム、および産業用熱回収アプリケーションで広く使用されています。
ASTM A179 埋め込みフィン チューブは以下の分野で広く使用されています。
| アイテム | 仕様 |
|---|---|
| ベースチューブ規格 | ASTM A179 |
| チューブタイプ | シームレス冷間引抜低炭素鋼 |
| フィンタイプ | 埋め込み型（Gタイプ） |
| フィンの材質 | アルミニウム、銅、炭素鋼、ステンレス鋼 |
| 製造方法 | 機械的溝の埋め込み |
| チューブ外径 | 19.05 ～ 63.5 mm (3/4 インチ ～ 2-1/2 インチ) |
| チューブ肉厚 | 1.65～5.0mm |
| チューブの長さ | 最大18,000mm |
| フィンの高さ | 8～16mm |
| フィンの厚さ | 0.30～0.60mm |
| フィンピッチ | 2.0～6.0mm |
| 推奨最大使用温度 | 最大約400℃（フィン材質、使用条件により異なります） |
特定のプロジェクト要件を満たすために、カスタム サイズ、フィン構成、材料を利用できます。
| 要素 | 構成 （％） |
|---|---|
| カーボン(C) | ≤0.06 |
| マンガン(Mn) | 0.27～0.63 |
| リン(P) | ≤0.035 |
| 硫黄(S) | ≤0.035 |
炭素含有量が低いため、熱伝達用途に優れた溶接性、延性、熱伝導率が得られます。
| 財産 | 価値 |
|---|---|
| 抗張力 | ≧325MPa |
| 降伏強さ | ≧180MPa |
| 伸長 | ≥35% |
| 硬度 | ≤72 HRB (約 ≤137 HB) |
これらの特性により、ASTM A179 埋め込みフィン チューブは低圧から中圧の熱交換システムで信頼できる性能を発揮できます。
各 ASTM A179 埋め込みフィン チューブは、ASTM、ASME、および顧客固有の品質要件に従って検査できます。
一般的な検査手順には次のようなものがあります。
ご要望に応じて、SGS、TÜV、BV、DNV、Intertek、またはお客様指定の検査機関による第三者検査をご利用いただけます。
埋め込みフィン技術により、熱効率と機械的耐久性の優れたバランスが実現します。フィンストリップは機械加工された溝にしっかりとロックされ、長時間の熱膨張や熱収縮でもフィンが分離する可能性を最小限に抑えます。
ASTM A179 埋め込みフィン チューブは、プレーン チューブと比較して、外部伝熱面積が大幅に大きいため、機器設計者は熱性能を向上させながら熱交換器のサイズを縮小できます。優れた熱伝導率と信頼性の高い機械的強度を組み合わせることで、さまざまな産業用熱伝達用途に対するコスト効率の高いソリューションとなります。
当社の ASTM A179 埋め込みフィン チューブは、長期的な機械的完全性を維持しながら、熱伝達効率を最大化するように設計されています。精密な製造、厳格な品質管理、カスタマイズ可能な構成を備えたこれらの製品は、熱交換器、エコノマイザ、凝縮器、および信頼性と効率的な性能を必要とするその他の産業用熱システムにとって理想的な選択肢です。
