| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 歯ぎしりした羽根管 | 材料: | ASME SA192 |
|---|---|---|---|
| 応用: | 過熱器およびエコノマイザー | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | ASME SA192 歯ぎしりしたペニント管,スーパーヒーター 歯ぎしりのあるフィンチューブ,エコノマイザーフィニングチューブ ASME |
||

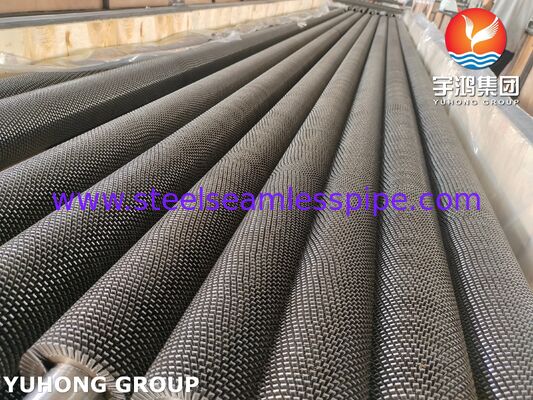

ASME SA192 鋸歯状フィン付きチューブは、ASME SA192 仕様に準拠したシームレス炭素鋼管に鋸歯状鋼フィンを螺旋状に溶接して製造された高性能拡張表面チューブです。効率的な熱伝達を実現するように設計されたこれらのフィン付きチューブは、優れた機械的強度と熱伝導率を維持しながら、外部熱交換表面積を大幅に増加させます。
鋸歯状フィンの設計により、空気流の乱流が制御され、熱境界層が減少し、単純なソリッドフィンチューブと比較して対流熱伝達効率が向上します。この設計により、塵の蓄積も最小限に抑えられるため、鋸歯状フィン付きチューブは、耐汚損性が重要な環境に特に適しています。
ASME SA192 材料は、その優れた熱伝達特性、信頼性の高い溶接性、中圧力および高温条件下での信頼できる性能で広く認識されており、産業用熱回収装置として理想的な選択肢となっています。
ASME SA192 鋸歯状フィン付きチューブは、以下の分野で広く使用されています。
製造プロセスには次のものが含まれます。
| アイテム | 標準範囲 |
|---|---|

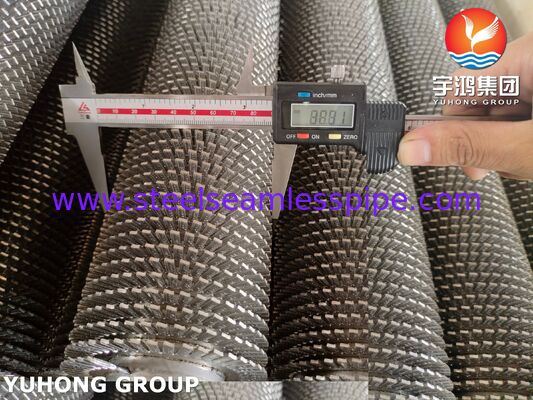

| ベースチューブ外径 | 19.05 mm – 63.5 mm (3/4 インチ – 2-1/2 インチ) |
| チューブ肉厚 | 2.0mm～8.0mm |
| チューブの長さ | 最大18,000mm |

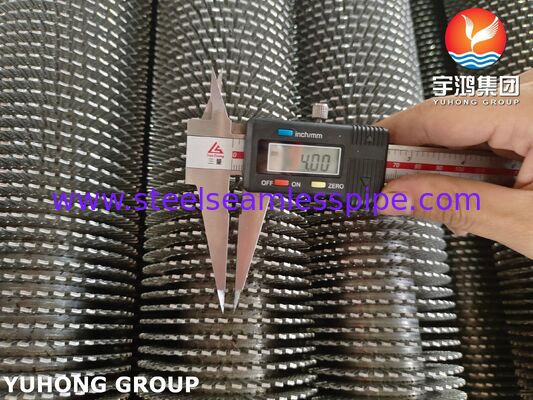

| フィンの高さ | 8mm～25mm |

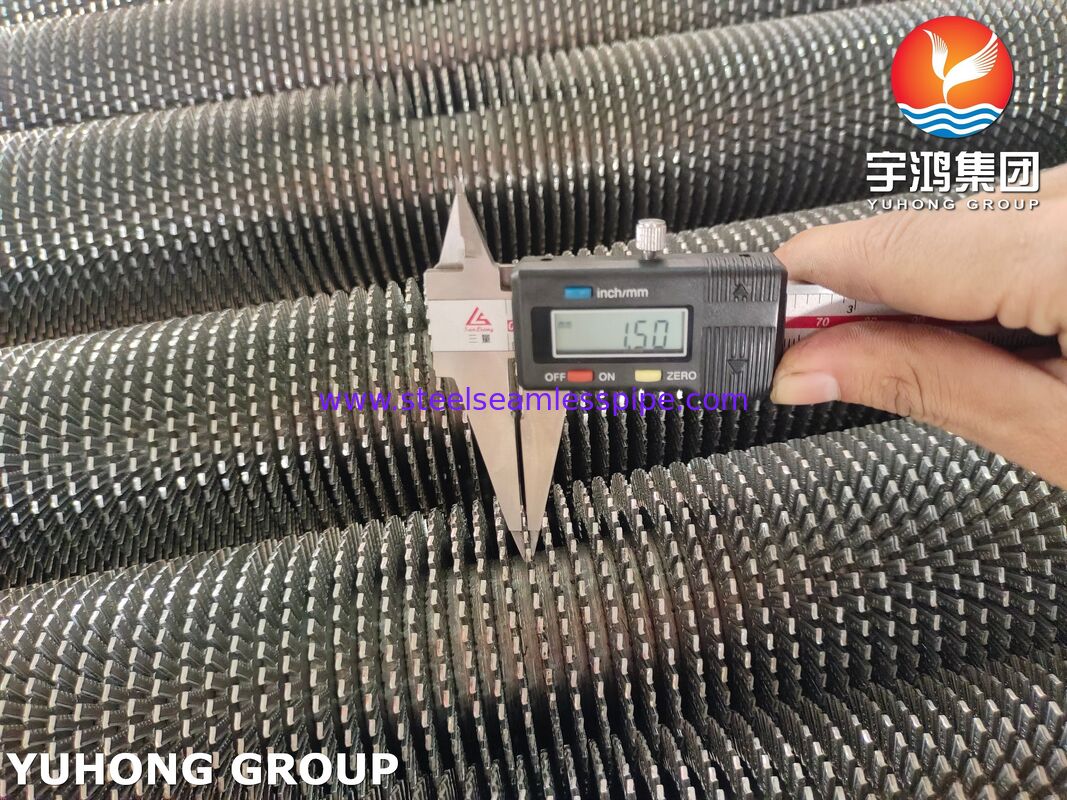

| フィンの厚さ | 0.8mm～2.0mm |
| フィンピッチ | 3.5mm～12mm |
| フィン密度 | 80 ～ 285 フィン/m |
| チューブ材質 | ASME SA192 |
| フィンの材質 | 炭素鋼、合金鋼、ステンレス鋼（使用条件による） |
お客様の図面や熱設計要件に応じてカスタム寸法も利用できます。
| 要素 | 最大値(%) |
|---|---|
| カーボン(C) | 0.18 |
| マンガン(Mn) | 0.27～0.63 |
| リン(P) | 0.035 |
| 硫黄(S) | 0.035 |
| シリコン（Si） | 0.25 |
制御された低炭素組成により、良好な熱伝導性と機械的性能を維持しながら、優れた溶接性が得られます。
| 財産 | 価値 |
|---|---|
| 抗張力 | 最低325MPa |
| 降伏強さ | 最低180MPa |
| 伸長 | 最低 35% |
| 硬度 | ASME SA192 要件に適合 |
| 平坦化試験 | 合格 |
| フレアリングテスト | 合格 |
| 静水圧試験 | ASME SA192 の指定通り |
これらの機械的特性により、ASME SA192 は信頼性の高い圧力性能と熱効率が要求されるボイラーおよび熱交換器のサービスに適しています。
各 ASME SA192 鋸歯状フィン付きチューブは、以下を含む包括的な品質検査を受ける場合があります。
ソリッドフィンチューブと比較して、鋸歯状フィンチューブには次のような利点があります。
製造と検査は、次のような顧客の要件と国際的に認められた基準に準拠できます。
製品は輸送時の損傷を防ぐために慎重に保護されています。
当社の ASME SA192 鋸歯状フィン付きチューブは、熱伝達効率を最大化し、運用コストを削減し、要求の厳しい産業用途において長期信頼性を確保するように設計されています。精密な高周波溶接技術を使用して製造された各チューブは、フィンとチューブの優れた接合、寸法精度、信頼性の高い性能を保証するために厳格な品質管理を受けています。幅広い標準構成とカスタム構成が用意されている当社のフィン付きチューブは、ボイラーエコノマイザ、廃熱回収システム、空冷熱交換器、および効率的で耐久性のある熱交換を必要とするその他の熱機器に理想的なソリューションを提供します。
