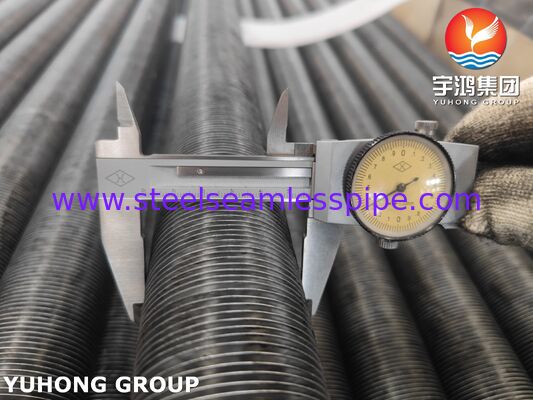

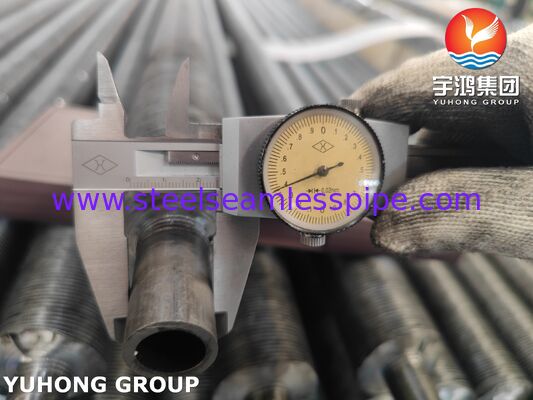

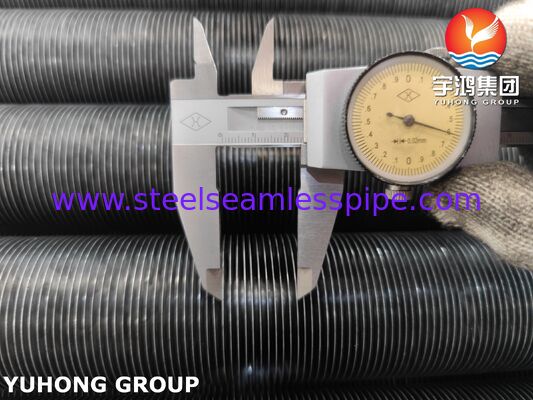

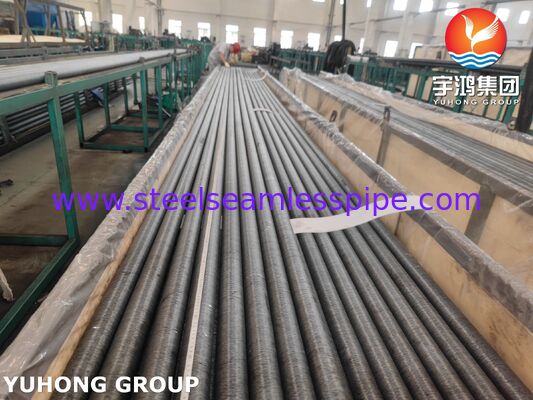

ドライクーラー用内蔵フィンチューブ (ASME SA209 + アルミ1060フィン材料)

埋め込みフィンチューブは、連続アルミニウムフィンストリップ（通常アルミニウム1060）がベースチューブ表面（ASME SA209合金鋼管）の溝に機械的に埋め込まれた高効率伝熱管です。この設計により、優れた熱伝導率、フィンとチューブの強力な接着、熱サイクル下での長期安定性が保証されます。

これらは、熱伝達の強化、コンパクトな設計、耐食性が求められる熱交換器、特に発電、石油化学、ボイラーシステムで広く使用されています。

• ドライクーラー
• ボイラー熱回収システム
• 直火式ヒーターおよび熱油ヒーター
• 廃熱回収装置（WHRU）
• 発電所の熱交換器
• 石油化学および精製装置

• チューブ外径:19 mm – 63.5 mm (3/4 インチ – 2-1/2 インチ)
• チューブ壁の厚さ:2.0mm～6.0mm
• フィンの高さ:5mm～17mm
• フィンの厚さ:0.3mm～0.8mm
• フィンピッチ:2mm～8mm
• チューブの長さ:最大 12,000 mm (カスタム長も利用可能)
• フィンの材質:アルミニウム 1060 (または同等の高純度アルミニウム ストリップ)

化学組成 (代表的):

• 炭素(C): 0.10～0.20%
• マンガン (Mn): 0.30 ～ 0.80%
• リン(P): ≤0.025%
• 硫黄(S): ≤0.025%
• シリコン（Si）：0.10～0.50％

機械的特性 (代表値):

• 引張強さ: ≥ 380 MPa
• 降伏強度: ≥ 205 MPa
• 伸び: ≥ 30%

化学組成:

• アルミニウム (Al): ≥ 99.6%
• 鉄(Fe): ≤ 0.35%
• シリコン(Si): ≤ 0.25%
• 銅(Cu): ≤ 0.05%

主要なプロパティ:

• 優れた熱伝導性
• 高い耐食性
• 埋め込みプロセスに適した延性

高性能と信頼性を確保するために、埋め込みフィン チューブは厳格な品質管理の下で製造および検査されます。

• 原材料 PMI (Positive Materials Identification)
• 寸法検査（外径、フィン高さ、ピッチ、溝深さ）
• ベースチューブの完全性を検査する渦電流検査 (ECT)
• 静水圧試験
• 超音波検査（UT）（必要な場合）
• フィン接着強度・引き抜き試験
• 目視および表面品質検査
• 第三者検査が利用可能 (SGS、BV、TUV)

• 優れたフィンとチューブの接合安定性
• 高い熱伝達効率
• 熱サイクル下でも優れた性能を発揮
• フィンの緩みや振動による損傷に強い
• 過酷な産業環境でも長寿命
• コスト効率の高い熱伝達ソリューション
