| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO 9001, PED, ABS, DNV, BV, LR, TUV |
| モデル番号: | ASTM A182 F321 WNRF フランジ |
| 最小注文数量: | 1個 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 耐航性のある輸出用木製ケース、合板ケース、木製パレット、プラスチックフィルム保護 |
| 受渡し時間: | 数量により異なります |
| 支払条件: | 一覧でT/T及びL/C |
| 供給の能力: | 月産1000トン |
| 材料: | ASTM A182 F316L ステンレス鋼 | フランジタイプ: | 溶接ネック上げ面 (WNRF) |
|---|---|---|---|
| 標準: | ASME B16.5 / ASME B16.47(シリアスA/B) | サイズ範囲: | 60"への1/2」 |
| 圧力クラス: | クラス150,300,600,900,1500,2500 | 面向型: | RF（上昇した顔） |
| 製造工程: | 鍛造 | 応用: | 石油・ガス、石油化学、発電所、LNG |
| ハイライト: | ASTM A182 F321のステンレス鋼のフランジ,WNRF フレンズ ASME B1647,溶接の首によって上げられる表面フランジ |
||

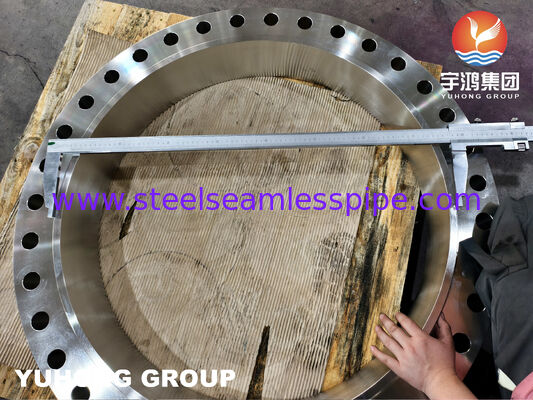

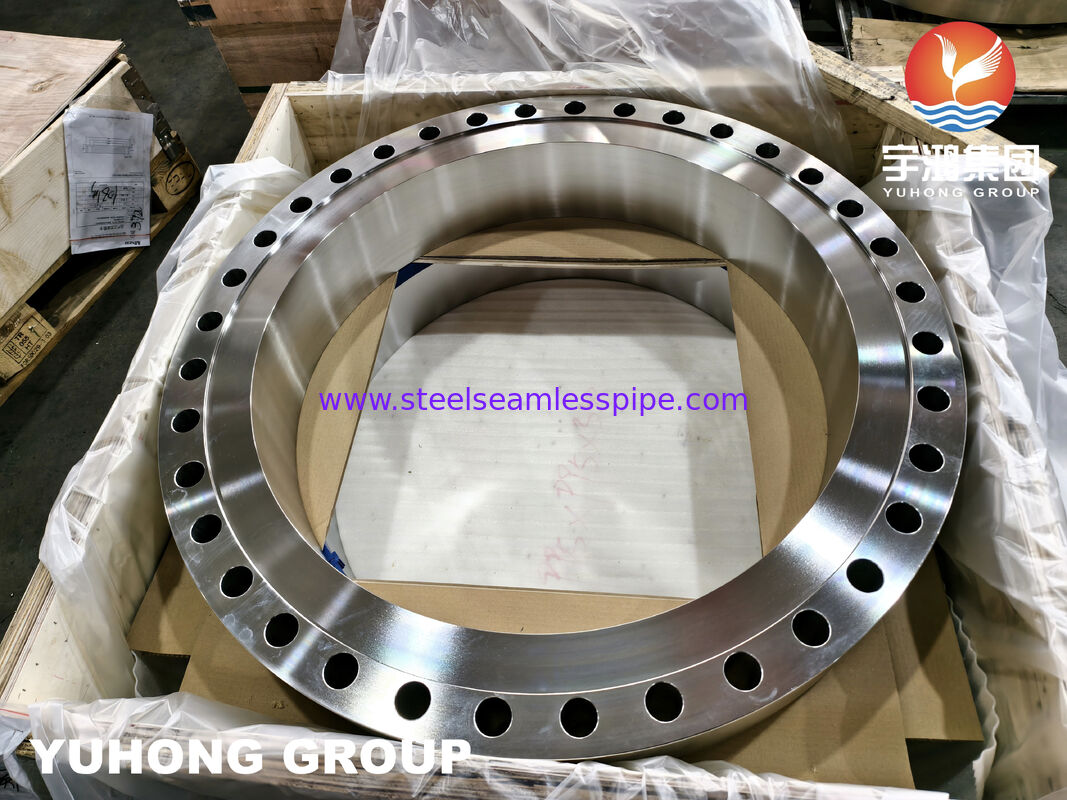

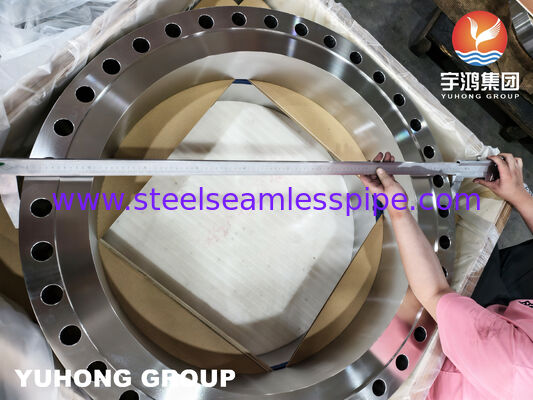

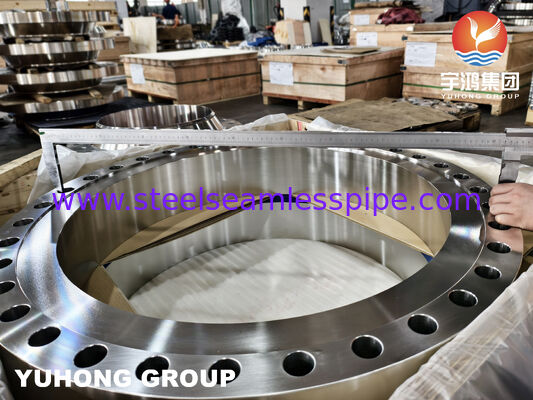

ASTM A182 F316L WNRF 鍛造ステンレス鋼フランジ
製品概要
高耐食配管用 鍛造F316L ウェルドネック レイズドフェイスフランジ
ASTM A182 F316L WNRF（ウェルドネック レイズドフェイス）フランジは、優れた耐食性と信頼性の高い機械的性能を必要とする圧力配管システム用に製造された鍛造ステンレス鋼フランジです。ASTM A182 / ASME SA182規格に準拠して製造されたこのフランジは、長くてテーパー状のハブ設計が特徴で、応力のスムーズな分布と接続強度の向上を実現し、高圧・高温用途に適しています。
F316Lの低炭素含有量は、溶接後の炭化クロム析出のリスクを低減するため、腐食性環境にさらされる溶接配管システムに適しています。塩化物含有媒体、酸、化学プロセス流体に対する優れた耐性を備えたASTM A182 F316L ウェルドネック レイズドフェイスフランジは、化学処理、石油化学、海洋、オフショア、産業用配管システムで広く使用されています。
技術仕様
|
項目 |
仕様 |
|---|---|
|
製品名 |
ASTM A182 F316L WNRF 鍛造ステンレス鋼フランジ |
|
規格 |
ASTM A182 / ASME SA182 |
|
材質グレード |
F316L / UNS S31603 |
|
フランジタイプ |
ウェルドネック レイズドフェイス (WNRF) |
|
製造プロセス |
鍛造 |
|
圧力定格 |
クラス 150～2500 |
|
サイズ範囲 |
NPS 1/2"～24" (より大きなサイズも利用可能) |
|
フェイスタイプ |
レイズドフェイス (RF) |
|
接続タイプ |
突合せ溶接 |
|
熱処理 |
固溶化焼きなまし |
|
表面仕上げ |
機械加工済み / スムーズ仕上げ |
|
穴あけ規格 |
ASME B16.5 / ASME B16.47 |
|
試験 |
PMI、寸法検査、圧力試験 |
|
認証 |
EN 10204 3.1 MTC利用可能 |
化学組成
|
元素 |
含有量 (%) |
|---|---|
|
炭素 (C) |
≤0.030 |
|
クロム (Cr) |
16.0～18.0 |
|
ニッケル (Ni) |
10.0～14.0 |
|
モリブデン (Mo) |
2.0～3.0 |
|
マンガン (Mn) |
≤2.00 |
|
ケイ素 (Si) |
≤1.00 |
|
リン (P) |
≤0.045 |
|
硫黄 (S) |
≤0.030 |
|
鉄 (Fe) |
残部 |
機械的特性
|
特性 |
要求事項 |
|---|---|
|
引張強度 |
≥485 MPa |
|
降伏強度 |
≥170 MPa |
|
伸び |
≥30% |
|
硬度 |
≤95 HRB |
製品の特徴
モリブデンの添加により、特に海水、化学プロセス流体、産業用冷却システムなどの塩化物含有環境での孔食および隙間腐食に対する耐性が向上します。
低炭素含有量により、溶接プロセス中の感作が最小限に抑えられ、F316Lは加工後の耐食性が向上した溶接配管用途に適しています。
長くてテーパー状のハブは、フランジからパイプへの応力の段階的な遷移を提供し、応力集中を低減し、圧力配管システムでの接続信頼性を向上させます。
鍛造は、鋳造フランジ製品と比較して材料密度と機械的均一性を向上させるため、鍛造F316Lフランジは要求の厳しい圧力用途に適しています。
プロジェクト要件に応じて、クラス150からクラス2500までの圧力クラスで利用可能です。
WNRFフランジ設計の利点
高圧配管システムに適しています
スリップオンフランジと比較して優れた応力分布
パイプ接続部での乱流の低減
高温サービスに適しています
突合せ溶接設置と互換性があります
重要なプロセス配管で一般的に使用されます
利用可能な寸法
|
パラメータ |
範囲 |
|---|---|
|
サイズ |
NPS 1/2"～24" |
|
圧力クラス |
150 / 300 / 600 / 900 / 1500 / 2500 |
|
フェイス |
RF, FF, RTJ (オプション) |
|
ボアタイプ |
標準 / カスタム |
|
スケジュール互換性 |
SCH 5S～XXS |
|
カスタム設計 |
利用可能 |
用途
ASTM A182 F316L WNRFフランジは以下で広く使用されています：
化学プラント
石油化学施設
石油・ガスパイプライン
オフショアプラットフォーム
海洋工学
製薬機器
食品加工システム
海水淡水化プラント
発電
水処理施設
産業プロセス配管
検査と試験
材料識別 (PMI)
化学組成分析
機械的特性試験
寸法検査
目視検査
表面仕上げ検査
超音波探傷試験
浸透探傷試験
第三者検査
YUHONG F316L WNRFフランジを選ぶ理由
ASTM A182 / ASME SA182に準拠して製造
鍛造F316Lステンレス鋼構造
腐食性および塩化物含有環境に適しています
複数の圧力クラスと寸法で利用可能
PMIおよび検査書類が利用可能
産業プロジェクト向けのカスタムフランジソリューションをサポート
よくある質問
ASTM A182 F316L WNRFフランジは、耐食性と機械的強度を必要とする圧力配管システム用に製造された鍛造ステンレス鋼ウェルドネック レイズドフェイスフランジです。
F316LはF316よりも炭素含有量が低く、溶接後の感作のリスクを低減し、溶接用途での耐食性を向上させます。
ウェルドネックフランジは応力分布が優れており、高圧、高温、および重要な配管システムに適しています。
F316L WNRFフランジは、一般的にクラス150、300、600、900、1500、2500で利用可能です。
はい。プロジェクト仕様に応じて、カスタムサイズ、穴あけパターン、フェイスタイプ、および特別な要件を供給できます。
