| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A694 F42 炭素鋼 WNRTJ フランジ |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板ケース/パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 標準: | ASTM A694 / ASME SA694 | 材料: | F42 |
|---|---|---|---|
| 外径: | 1/2」- 60" | WT: | SCH 5S - SCH XXS |
| フランジタイプ: | WNRF、WNRTJ | クラス: | 150#、300#、600#、900#、1500#、2500# |
| パッキング: | 合板ケース/パレット | ||
| ハイライト: | B16.5 鍛造炭素鋼フランジ、ASTM A694 F42 炭素鋼 WNRTJ フランジ | ||

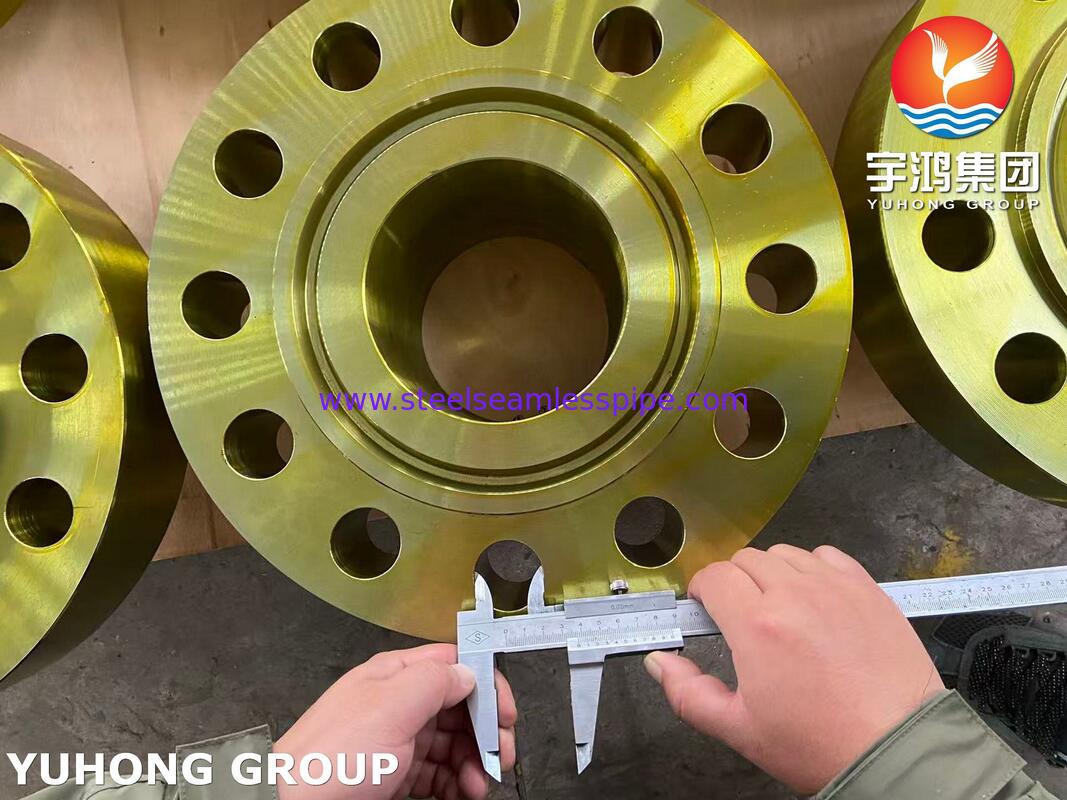

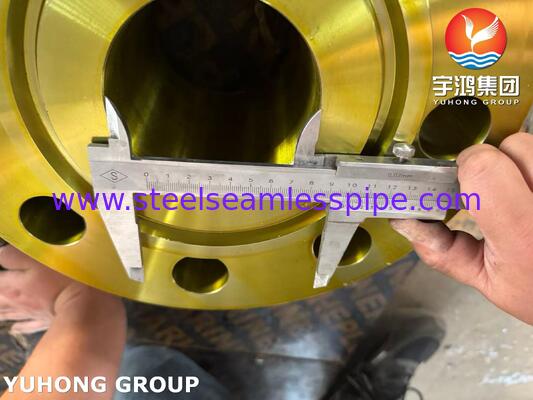

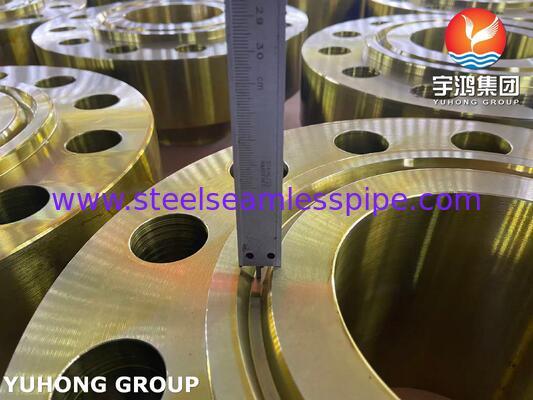

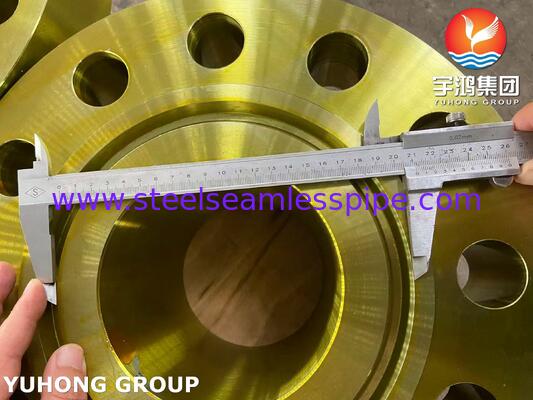

ASEME B16.5 ASTM A694 / ASME SA694 F42 炭素鋼フランジ溶接ネック / WNRTJ フランジ
のASTM A694 F42 WNRTJ フランジは、高圧配管ネットワークにとって堅牢なミッションクリティカルなコンポーネントです。強力な溶接ネック、信頼性の高い金属シール RTJ 面、およびグレード F42 炭素鋼の組み合わせにより、安全性、耐久性、および気密性能が交渉の余地のない要求の厳しい上流、中流、および下流の用途に最適です。このフランジは、最小降伏強度 42 ksi (290 MPa) の ASTM A694 グレード F42 鋼から製造されており、要求の厳しい産業における高圧、高温のトランスミッション サービス向けに特別に設計されています。ボルトで固定されると、RTJ 溝が金属リング ガスケットを圧縮して、耐久性があり漏れのない金属間シールを形成します。これは、石油およびガスの坑口、パイプラインのマニホールド、石油化学反応器の接続において重要なコンポーネントとなります。
ASTM A694 F42 炭素鋼フランジ WNRTJ フランジの化学組成 %
| 学年 | C | ん | P | S | シ | 銅 | ニ | Cr | モー |
|---|---|---|---|---|---|---|---|---|---|
| F42 | 0.18～0.26 | 1.00～1.50 | 0.030 | 0.030 | 0.15 | 0.25 | 0.25 | 0.15～0.30 | 0.05～0.10 |
ASTM A694 F42 炭素鋼フランジ WNRTJ フランジの機械的特性
| 学年 | 最小降伏強さ (ksi / MPa) | 最小引張強さ (ksi / MPa) | 伸長 （％） | 硬度（HB） | 衝撃試験 (シャルピー V ノッチ、ft-lb / J) |
|---|---|---|---|---|---|
| F42 | 42 / 290 | 60 / 415 | 20 | 187 | =20 / 27 |
高圧サービス能力
圧力定格: クラス 600、900、1500、および 2500 (ASME B16.5 / ASME B16.47) で利用可能。
温度範囲: 極低温から高温 (材料の熱処理に応じて通常 -46°C ～ +350°C) に適しています。
ボルト接続: ガスケットが吹き飛ばすことなく、高いボルトの予荷重に耐えるように設計されており、HP/HT (高圧/高温) 井戸、パイプライン、マニホールド システムに最適です。
アプリケーション
石油およびガス探査: 坑口コネクタ、クリスマス ツリー、チョーク マニホールド。
パイプライン: 高圧送電線、コンプレッサーステーション、計量スキッド。
化学/石油化学: 反応器ノズル、熱交換器接続、高圧蒸気ライン。
水素およびサワー サービス: H₂S 環境に適切な NACE MR0175/ISO 15156 準拠。
