| 起源の場所: | 中国、韓国 |
| ブランド名: | YUHONG |
| 証明: | ASME Code Section VIII, Div. 1 |
| モデル番号: | シェルアンドチューブ熱交換器（大気タワー型OVHDトリムコンデンサー） |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD 50,000 - USD 1,000,000 PER SET |
| パッケージの詳細: | 標準的な木製クレートまたは顧客の要件に基づいたカスタムパッケージ。 |
| 受渡し時間: | 60～90日 |
| 支払条件: | マニーグラム,T/T,D/P,D/A,L/C,ウェスタン・ユニオン |
| 供給の能力: | 500セット/月 |
| 設計・強度計算基準: | 標準 14-8134 | シェル材質: | ASME SA516 Gr.70 炭素鋼 |
|---|---|---|---|
| チューブシート材料: | ASME SA105 炭素鋼 + モネル 400 クラッド/オーバーレイ | チューブ材質: | モネル 400 (SB 163 N04400 / SB 127 N04400) |
| ノズル材質: | ASME SA106 炭素鋼 / SA516 Gr.70 | バッフル/サポート材: | ASME SA516 Gr.70 / SA387 Gr.50 |

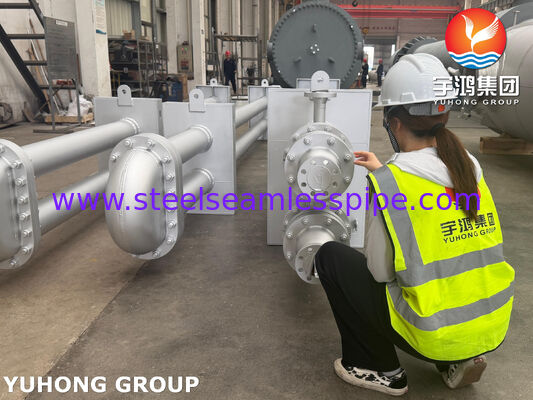

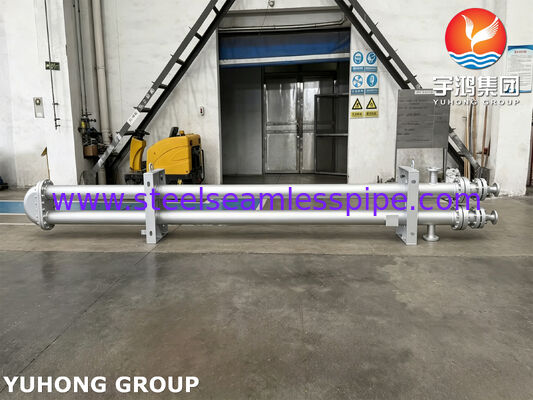

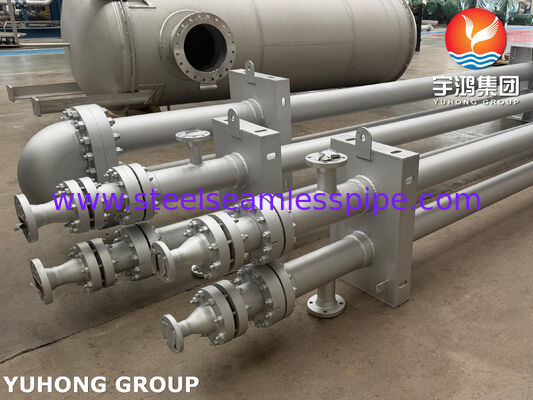

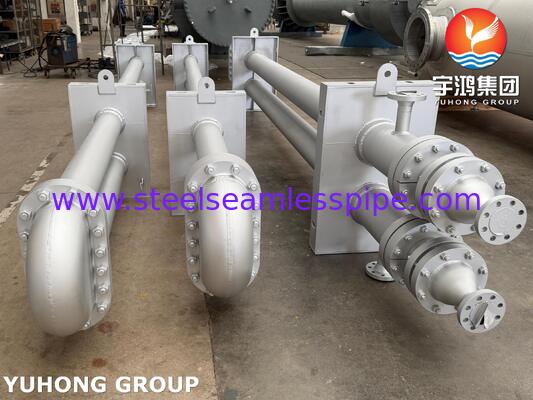

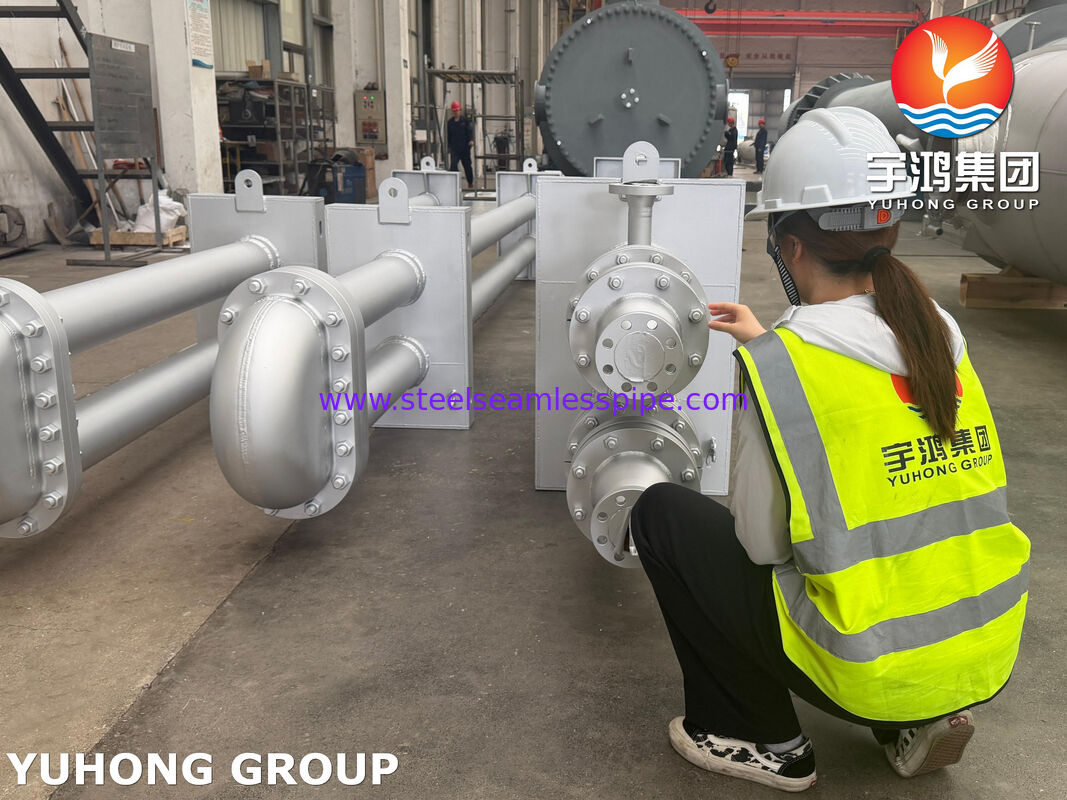

この工業用熱交換器は、原油蒸留ユニット専用のスタビライザー オーバーヘッド コンデンサーとして設計されています。構造設計は、ASME SA516 Gr.70 炭素鋼シェルと高性能を統合しています。テマ熱交換器コアを使用して揮発性オーバーヘッド画分の熱分離を実行します。内部構成は頑丈な構造を採用しています。フィン付きチューブ束酸性ガスと炭化水素蒸気を処理するための 1,100 本のモネル 400 耐食性チューブで構成されています。
| 構成部品 | 材料規格（ASME/SB） | 呼び径 / スケジュール / 定格 |
|---|---|---|
| シェル | ASME SA516 Gr.70 + SB 127 N04400 | 厚さ：14mm / Φ1120.10mm |
| 管板 | ASME SA105 + モネル 400 クラッド | 図面E1-9311による |
| チューブ | SB163 N04400 / SB127 N04400 | に統合フィン付きチューブ束 |
| スタビライザー OVHD インレット (N1) | ASME SA106 / SA516 Gr.70 | 18インチ 150# SO-RF、Sch 40+CL |
| スタビライザー OVHD アウトレット (N2) | ASME SA106 / SA516 Gr.70 | 6" 150# SO-RF、Sch 40 CL |
| 冷却水入口(N3) | ASME SA106 | 6" 150# WN-RF、Sch 60 |
| 冷却水出口(N4) | ASME SA106 | 8" 150# WN-RF、Sch 60 |
| ドレン/サービスノズル (N7-N11) | ASME SA105 / SA106 | 1" NPT 6000# / 3" 150# WN-RF |
機械的なチューブ接合:機械的な深さ拡張プロセスを使用してチューブをチューブシートに固定し、高圧シールを実行します。
バッフルと流量管理:内部アセンブリは構造化された構造を備えています。テマ熱交換器剛性バッフル (SA516 Gr.70) と専用のインピンジメント プレートを備えたレイアウトで、高速流体入口でのチューブの振動と浸食を防ぎます。
高度なシーリング構成:メインのシーリング ジョイントは、膨張グラファイト (EG) 層を備えた Monel 400 溝付きガスケットを Power Graf 3 Premium / Graphite+AISI 316 コンポーネントと組み合わせて利用し、周期的な熱負荷下でのフランジの漏れを排除します。
外部シェル保護:炭素鋼の圧力部品とシェル本体には溶融亜鉛メッキが施され、その後専用の多層工業用塗装システムが施されます。
