| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| モデル番号: | ASME171 C46400 |
| 最小注文数量: | 治療部位により異なります |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 10-90日 |
| 支払条件: | LC、T/T |
| 供給の能力: | クライアントの要求に応じて |
| 仕様: | ASME SB171 | 材質グレード: | 銅ニッケル |
|---|---|---|---|
| UNS: | C46400 | 材質の種類: | 銅亜鉛合金/海軍黄銅 |
| 製品タイプ: | 熱交換器Tubesheet | 製造業: | CNC 加工と穴あけ |
| 寸法: | 外径、厚さ、チューブレイアウトのカスタマイズ | 応用: | シェル＆チューブ熱交換器、凝縮器 |
| ハイライト: | ASME SB171 C46400 銅合金チューブシート,シェルとチューブ熱交換器のチューブシート,C46400 銅合金熱交換器部品 |
||

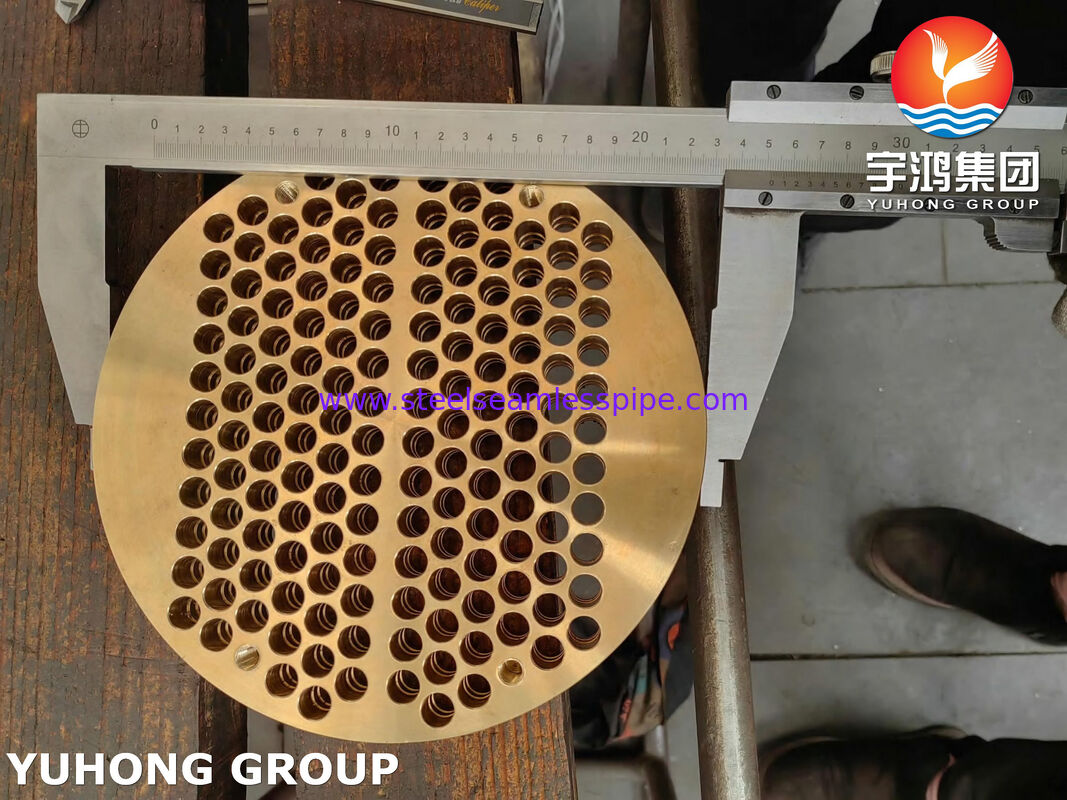

ASME SB171 C46400 チューブシートは、C46400 銅亜鉛合金材料から製造された銅合金熱交換器部品です。
チューブシートは、シェル・チューブ熱交換器のシェル側とチューブ側の間に取り付けられます。チューブの支持を提供し、シェル側流体とチューブ側流体の間の分離境界を形成します。
C46400 は一般に「海軍真鍮」として知られており、海洋および産業機器に使用される銅亜鉛合金です。熱交換器用途では、チューブシートの寸法、チューブ穴配置、厚さ、および接続構成は、機器の設計およびエンジニアリング図面に従って製造されます。
材料規格: ASME SB171
材料グレード: C46400
UNS: C46400
材料タイプ: 銅亜鉛合金 / 海軍真鍮
製品タイプ: 熱交換器チューブシート
ASME SB171 は、圧力容器、凝縮器、熱交換器用の銅合金プレート、シート、および円形板を対象としています。
加工されたチューブシートの場合、C46400 材料は熱交換器の設計に従って必要なチューブシート形状に機械加工されます。
C46400 は、銅と亜鉛を主合金元素とする銅亜鉛合金です。
この材料は一般に「海軍真鍮」として識別されます。
典型的な合金元素は次のとおりです。
化学組成および機械的特性は、C46400 の該当する ASME SB171 要件に準拠する必要があります。
チューブシートは、熱交換器のチューブレイアウトに従って複数のチューブ穴で機械加工されます。
主要なパラメータは次のとおりです。
一般的なチューブ配置は次のとおりです。
最終的な配置は、熱交換器のエンジニアリング図に従う必要があります。
チューブシートは、チューブバンドルの構造インターフェースを提供しながら、シェル側とチューブ側の流路を分離します。
熱交換器の設計に応じて、チューブは次のようにチューブシートに接続できます。
接続方法は、機器の設計およびプロジェクト仕様に従って決定する必要があります。
C46400 銅合金材料は、該当する ASME SB171 要件に従って供給されます。
原材料は、必要なチューブシートブランク寸法に切断されます。
チューブシートはエンジニアリング図に従って機械加工されます。
機械加工には次のものが含まれる場合があります。

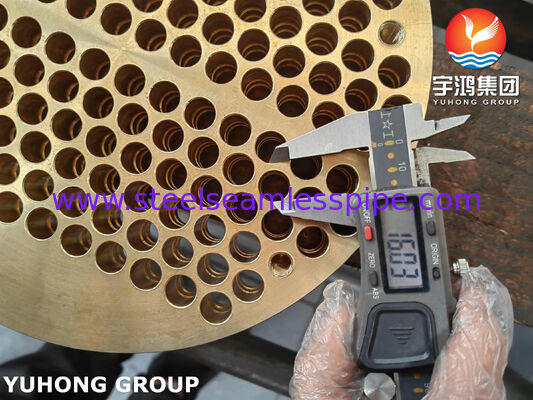

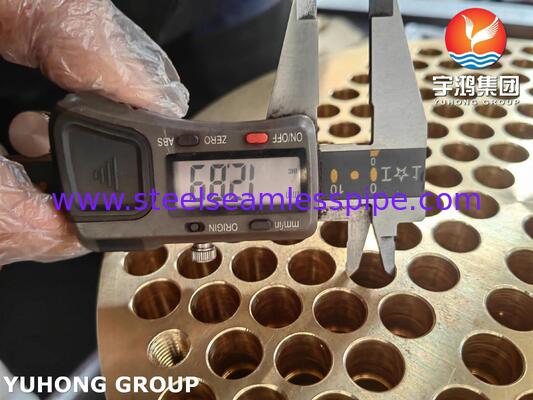

チューブ穴は、指定された次の項目に従って機械加工されます。

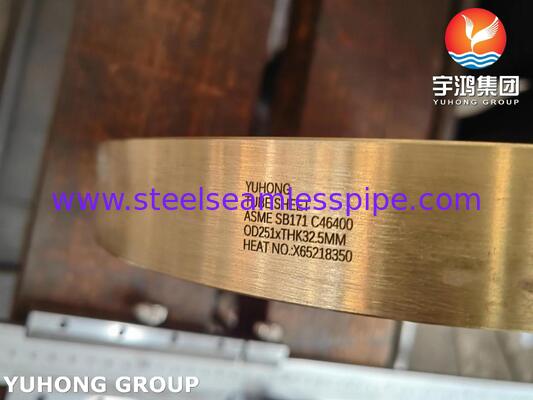

完成したチューブシートは、寸法精度、表面状態、チューブ穴位置、およびその他のプロジェクト要件について検査されます。
| 項目 | 仕様 |
|---|---|
| 製品名 | ASME SB171 C46400 チューブシート |
| 材料規格 | ASME SB171 |
| 材料グレード | C46400 |
| UNS | C46400 |
| 材料タイプ | 銅亜鉛合金 / 海軍真鍮 |
| 製品タイプ | 熱交換器チューブシート |
| 製造 | 切断、CNC 機械加工、ドリル加工 |
| 用途 | 熱交換器、凝縮器 |
チューブシートの寸法は、通常、熱交換器の図面に従ってカスタマイズされます。
| パラメータ | 仕様 |
|---|---|
| 外径 | カスタマイズ |
| 厚さ | カスタマイズ |
| チューブ穴径 | チューブ外径による |
| チューブピッチ | カスタマイズ |
| チューブ穴パターン | 三角 / 正方 / カスタマイズ |
| チューブ穴数 | 図面による |
| ボルト穴 | カスタマイズ |
| 溝 | カスタマイズ |
ASME SB171 C46400 チューブシートは、シェル・チューブ熱交換器アセンブリの構造部品として使用できます。
用途は次のとおりです。
C46400 チューブシートは、指定されたチューブ材料と動作環境に従って凝縮器アセンブリ用に製造できます。
C46400 海軍真鍮は、指定された銅合金が設計条件に適している海洋および産業機器にも関連しています。
検査には次のものが含まれる場合があります。
主要な寸法は次のとおりです。
検査は次の対象となる場合があります。
