| 標準: | ASME SA182 / ASTM A182 | 材質グレード: | F316 / UNS S31600 ステンレス鋼 |
|---|---|---|---|
| 製品タイプ: | サイトグラスフレームフランジ/のぞき窓フランジ | 製造業: | 鍛造 + CNC 機械加工 |
| 外径: | デッサンに従ってカスタマイズされる | 内径: | サイトグラスのサイズに応じてカスタマイズ |
| 繋がり: | ボルト締め / ネジ締め / カスタマイズ | 検査: | 化学検査、機械検査、寸法検査、PMI検査 |
| ハイライト: | ASME SA182 F316 ステンレス鋼フランジ,ステンレス鋼 視界ガラスフレンズ,産業機器用サイトグラスフレーム |
||

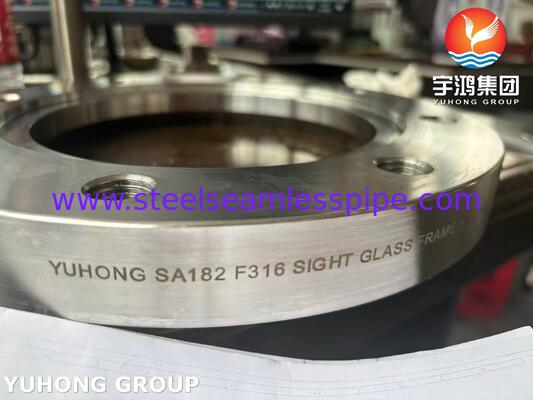

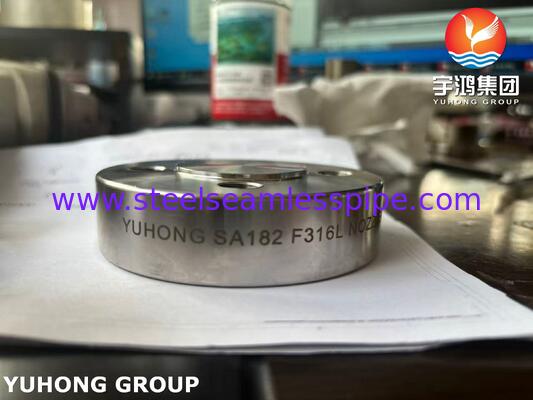

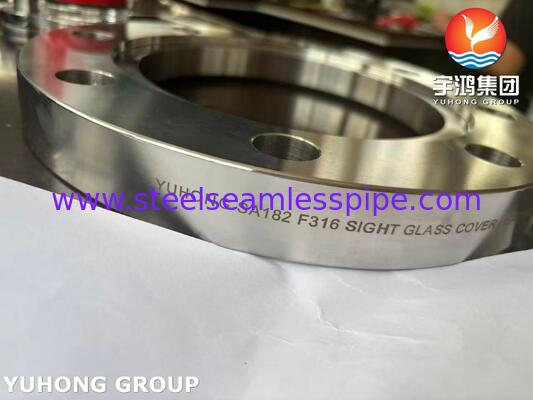

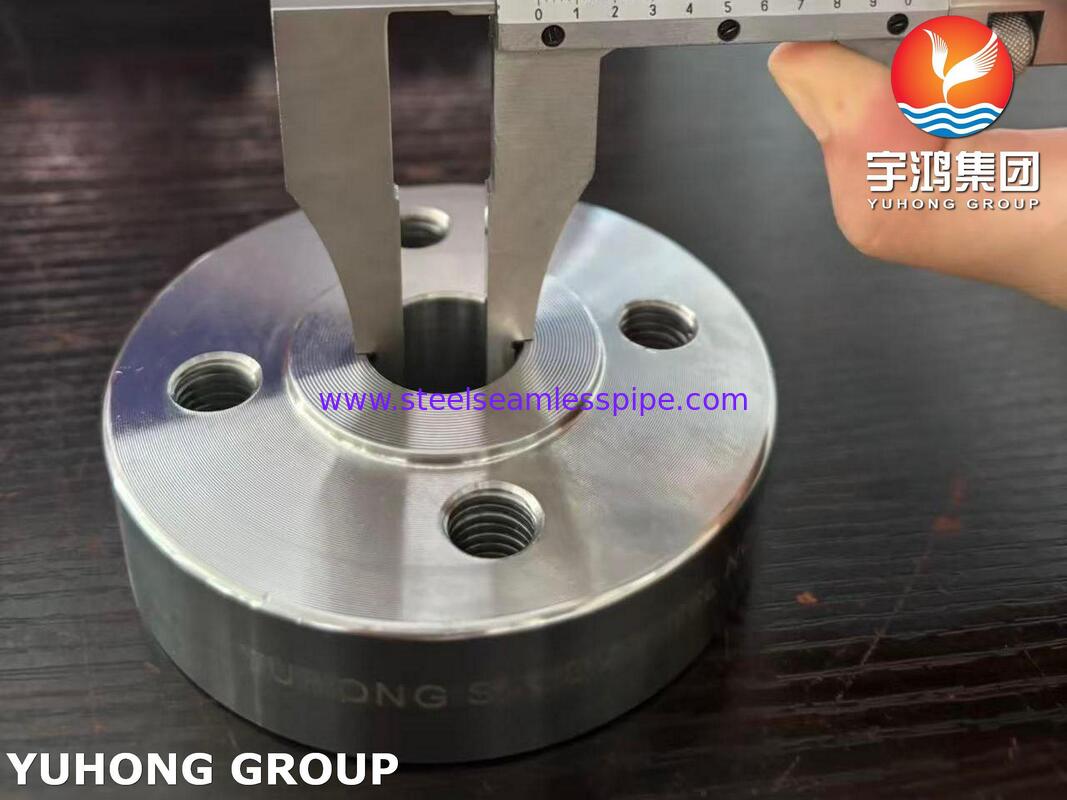

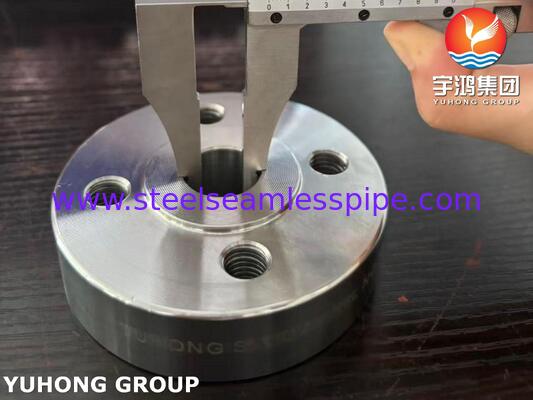

ASME SA182 F316 ステンレス鋼サイトグラスフレームフランジは、工業プロセスシステムで使用されるサイトグラスアセンブリ、ビューイングポート、および視覚検査装置用に設計された鍛造および機械加工されたステンレス鋼部品です。
F316オーステナイト系ステンレス鋼から製造されたフレームフランジは、顧客の図面に従って、中央のビューイング開口部、ボルト穴、ねじ穴、シーリング面、およびその他の機械加工された特徴を備えて供給できます。この部品は、サイトグラスまたはビューイングウィンドウが必要なプロセス機器、圧力容器、配管システム、タンク、熱交換器、その他の機器への統合に適しています。
フランジの構成、寸法、圧力定格、および接続詳細は、機器の設計、適用されるフランジ規格、および顧客の仕様に従って決定されます。
製品仕様
| 仕様 | 製品名 |
|---|---|
| F316 ステンレス鋼サイトグラスフレームフランジ | 製品タイプ |
| サイトグラスフレームフランジ / ビューイングポートフランジ | 材質 |
| オーステナイト系ステンレス鋼 | グレード |
| F316 | UNS |
| S31600 | 規格 |
| ASME SA182 / ASTM A182 | 製造 |
| 鍛造 + CNC加工 | 形状 |
| 円形 | 外径 |
| 内径 | 図面による |
| 全体の厚さ | 図面による |
| ボルト穴間隔 | 図面による |
| ボルト穴径 | 図面による |
| ねじサイズ | 図面による |
| カスタム | 図面による |
| フランジ接続 / ボルト接続 / カスタム | シーリング面 |
| フランジ寸法 | サイトグラス開口部 |
| ボルト円 | 図面による |
| シーリング面 | 表面仕上げ |
| 機械加工済み / ピクル処理済み / 不動態化処理済み / カスタム | 熱処理 |
| 最終的な認証値は、実際の熱および製品状態のMTCから取得する必要があります。 | 検査 |
| 化学、機械、寸法検査 | 認証 |
| 必要に応じてMTC / EN 10204 3.1 / 3.2 | 用途 |
| サイトグラス、ビューイングポート、プロセス機器および配管 | F316 ステンレス鋼材 |
公称合金組成は、幅広い工業機器用途に必要な材料特性を提供します。F316は、プロセス機器、配管部品、バルブ、フランジ、その他の加工済みまたは鍛造部品に一般的に指定されています。
ASME SA182 F316
に製造された製品の場合、化学組成、機械的特性、および熱処理要件は、ASME SA182 / ASTM A182の適用版および購入仕様に準拠する必要があります。化学組成ASTM A182の下での典型的なF316の化学的要件を以下に示します。
F316要件
| C | ≤0.080% |
|---|---|
| Mn | ≤2.00% |
| Si | ≤1.00% |
| P | ≤0.045% |
| S | ≤0.030% |
| Cr | 16.0～18.0% |
| Ni | 10.0～14.0% |
| Mo | 2.0～3.0% |
| Fe | 残部 |
| 実際の化学組成は、適用されるASME SA182版および供給された熱の材料証明書に対して検証する必要があります。 | 機械的特性 |
ASME SA182 F316鍛造品の機械的特性は、適用される材料仕様の要件を満たす必要があります。
要件
| 引張強度 | ASME SA182 F316による |
|---|---|
| 降伏強度 | 適用仕様による |
| 伸び | 適用仕様による |
| 寸法検査 | 適用仕様による |
| 硬度 | 指定された通りに固溶化熱処理 |
| 検査には以下が含まれる場合があります。 | 指定された通りに固溶化熱処理 |
| 最終的な認証値は、実際の熱および製品状態のMTCから取得する必要があります。 | サイトグラスフレームフランジの設計 |
サイトグラスフレームフランジは、サイトグラスアセンブリの機械的な取り付けおよびシーリングインターフェースを提供するように設計されています。
中央ビューイング開口部
内部開口部は、必要なサイトグラス径とビューイングエリアに合わせて機械加工されます。
フランジ面は、指定されたシーリング構成に合わせて機械加工できます。
ボルト穴は、顧客の機器図面または適用されるフランジ寸法に合わせて配置できます。
サイトグラスアセンブリがねじ固定またはカスタム取り付け構成を使用する場合、ねじ穴を供給できます。
シーリング面は、必要なガスケット、ガラス、およびアセンブリ構成に合わせて機械加工できます。
サイトグラスフレームフランジは、顧客の図面に合わせてカスタマイズできます。
パラメータ
利用可能な構成
| 外径 | カスタム |
|---|---|
| 内径 | 図面による |
| 全体の厚さ | 図面による |
| サイトグラス開口部 | 図面による |
| ボルト円 | 図面による |
| ボルト穴数 | 図面による |
| ボルト穴径 | 図面による |
| ねじサイズ | 図面による |
| シーリング面 | カスタム |
| 溝 | 図面による |
| 座ぐり | 図面による |
| 機械加工公差 | 図面による |
| 特定のフランジ寸法規格に準拠する必要がある場合、適用される規格は購入注文で別途指定する必要があります。 | 製造プロセス |
1. 原材料
原材料を加熱し、必要な予備リングまたはフランジ形状に鍛造します。
適用される材料仕様に従って固溶化熱処理を実行します。
鍛造部品を粗加工して、主要な外側および内側の寸法を確立します。
精密加工を実行します。
内径
出荷前に、最終寸法、穴の位置、材料識別、および表面状態を検査します。
F316サイトグラスフレームフランジは、顧客の図面に従ってCNC加工できます。
旋削
フェイス加工
材料検査
降伏強度
内径
表面欠陥
顧客の要件に応じて、以下の書類を供給できます。
EN 10204 3.1証明書
この部品は、圧力機器用のカスタムビューイングポートまたはサイトグラスアセンブリの一部として製造できます。
サイトグラスフランジアセンブリは、プロセスフローの視覚観察を提供するために、選択された配管システムで使用できます。
F316ステンレス鋼は、モリブデンを含むオーステナイト系ステンレス鋼が必要なプロセス機器に一般的に指定されています。
この部品は、視覚検査ポートを必要とするカスタム熱交換器または凝縮器アセンブリに組み込むことができます。
用途には、ビューイングウィンドウを備えた貯蔵タンク、プロセスタンク、および容器が含まれる場合があります。
F316サイトグラスフレームフランジは、適用されるサービス条件および設計要件に従って、海洋および産業機器用に製造できます。
