| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO, API , ABS, DNV, GL , LR, NK |
| モデル番号: | EN1092-1 F316L ステンレス鋼板フランジ |
| 最小注文数量: | 1PC |
|---|---|
| パッケージの詳細: | プライス・ウッド・ケース/パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | ステンレス鋼フランジ | 標準: | EN1092-1 / ASTM A182 / ASME SA182 |
|---|---|---|---|
| 材料: | F316L/1.4404 | クラス: | PN 6、PN 10、PN 16、PN 25、PN 40、PN 63 |
| タイプ: | タイプ01 プレートフランジ | 顔: | RF、FF |
| 応用: | 石油、化学物質など、フィッティングと接続、ビール | ||
| ハイライト: | EN 1092-1 タイプ 01 プレート フランジ,ASTM A182 F316L ステンレス鋼フランジ,保証付きフラットフェイス鋼製フランジ |
||

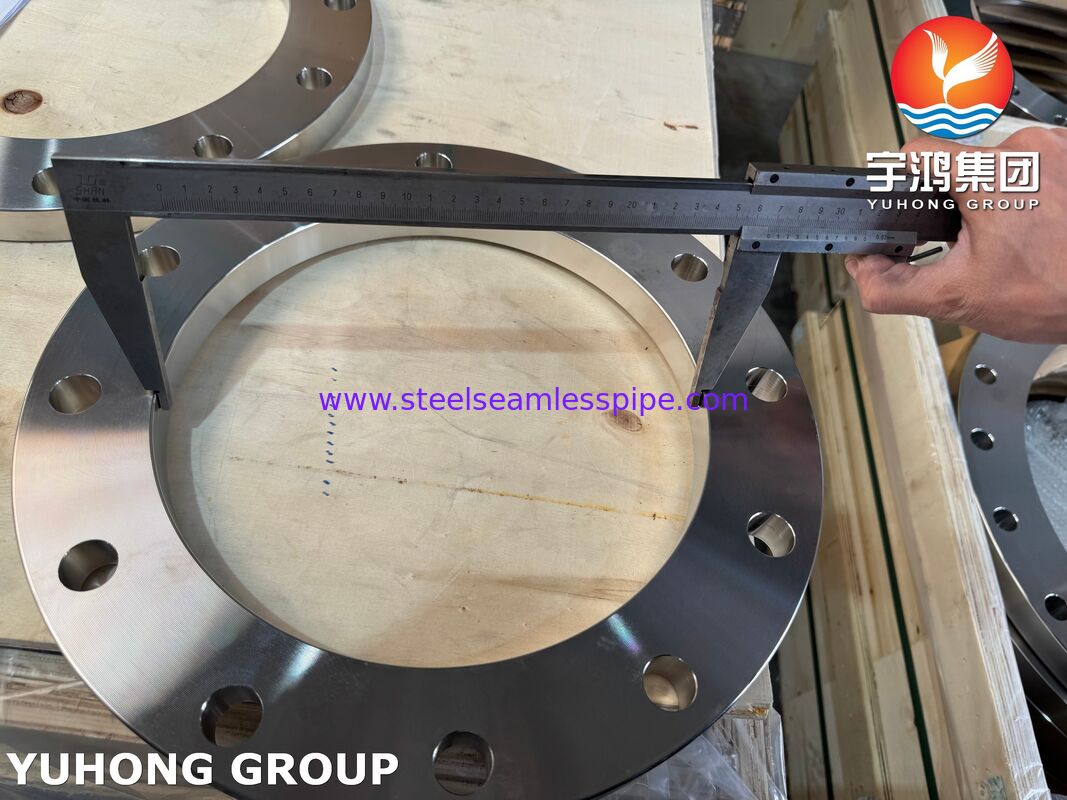

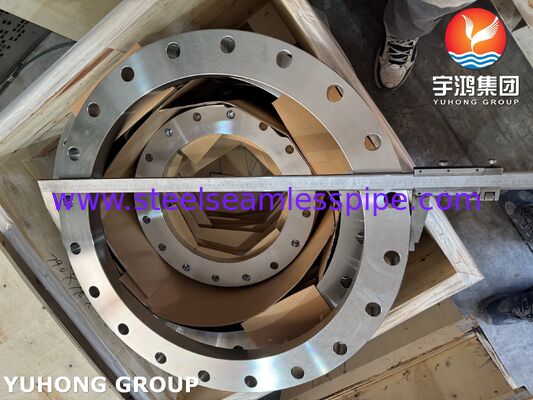

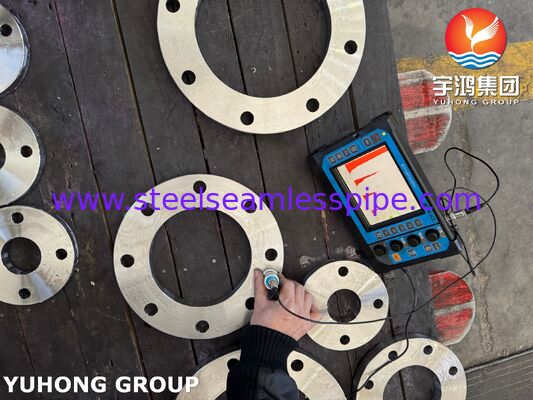

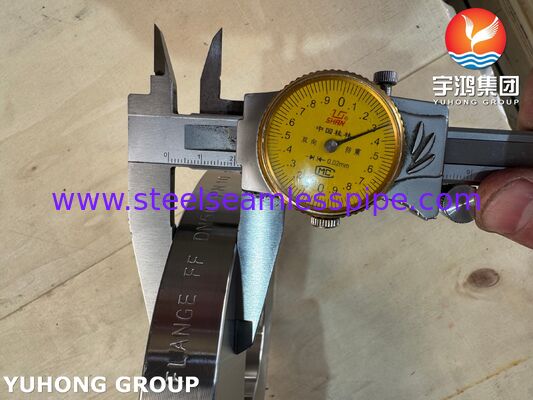

EN1092-1 タイプ01 プレートフランジ F316L / 1.4404 ステンレス鋼フランジ
EN 1092-1 タイプ01 プレートフランジ フラットフェイス ASTM A182 F316L / 1.4404 ステンレス鋼フランジ” は、欧州規格EN 1092-1、フランジタイプ01（プレートフランジ）、フラットフェイス（FF）ガスケット接触面、低炭素オーステナイト系ステンレス鋼316L製、ASTM A182 F316Lおよびその欧州相当品EN 1.4404 / X2CrNiMo17-12-2で規定された円形鋼板フランジを説明しています。ボルト締め配管、バルブ、ポンプ、機器の接続に使用されます。
特定のEN 1092-1フランジタイプを選択する場合
タイプ01 – プレートフランジ:
低圧、低コスト、スリップオン溶接、フラットフェイス（FF）。水、低圧ユーティリティ、非クリティカルサービスに適しています。
タイプ11 – ウェルドネックフランジ:
高圧、高温、サイクル負荷、クリティカルサービス。強度と疲労抵抗が向上します。
タイプ05 – ブラインドフランジ:
配管端部、バルブ、または容器の開口部を閉じるために使用します。
その他のタイプ：ルーズプレート、ラップドパイプエンド、ねじ込み式など、接続とサービスに応じて異なります
| シナリオ | 推奨 |
|---|---|
| 欧州、アジアでのプロジェクト、またはPN指定の仕様 | EN 1092-1を使用 |
| 北米でのプロジェクト、またはClass指定の仕様 | ASME B16.5 / B16.47を使用 |
| 既存のフランジへの接続 | 規格に合わせる必要があります – ENとASMEを直接混在させないでください |
| 国際石油・ガス（オフショア） | 多くの場合ASMEですが、一部の欧州オペレーターはPN/Class変換付きのENを受け入れます |
|
* EN 1092-1フランジとASME B16.5フランジを直接ボルト締めしないでください。ボルト円径、穴径、フェース寸法が異なります。適切なアダプターフランジまたは両方の規格に適合するように設計されたカスタムメイドの移行ピースを使用してください。 |
|
EN 1092-1 タイプ01 プレートフランジ FF ASTM A182 F316L / 1.4404 ステンレス鋼フランジの相当材料
| 規格 | 材料番号 | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17‐11‐02 | X2CrNiMo17-12-2 |
EN 1092-1 タイプ01 プレートフランジ FF ASTM A182 F316L / 1.4404 ステンレス鋼フランジの化学組成 %
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| 316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
注記: ASTM A182 F316LとEN 1.4404は同等と見なされ、デュアル認証されることがよくあります。ただし、化学組成の範囲はわずかに異なる場合があるため、厳密な準拠が必要な場合は、管轄する規格を指定する必要があります。
用途
化学および石油化学配管
食品および飲料加工
水処理および淡水化
海洋およびオフショア配管
石油およびガス低圧～中圧システム
熱交換器、ポンプ、バルブ、タンク
