| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM B111 C68700 |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 数量により異なります |
| 支払条件: | T/T、L/C を確認できます |
| 供給の能力: | クライアントのリクエストに応じて |
| 標準: | ASTM B111、ASME SB111 | 材質グレード: | UNS C68700 |
|---|---|---|---|
| 合金の種類: | アルミ黄銅B型 | チューブタイプ: | 継ぎ目が無い銅合金の管 |
| 外径: | ASTM B111 の範囲内で最大 3-1/8 インチ [80 mm] | 気性: | O61 焼き鈍し / 軽絞り / 硬絞り / 端部焼きなまし |
| アプリケーション: | 凝縮器 / 熱交換器 / 蒸発器 | テスト: | 渦電流 / 静水圧 / 空気圧 / 機械試験 (該当する場合) |
| ハイライト: | ASTM B111 C68700 アルミ製の銅管,熱交換器用のシームレスな銅管,アルミ銅コンデンサチューブ ASTM B111 |
||

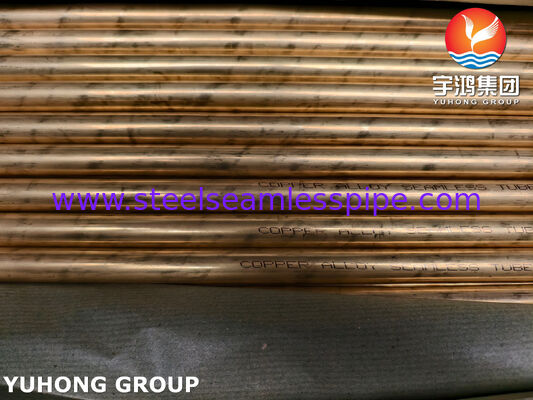

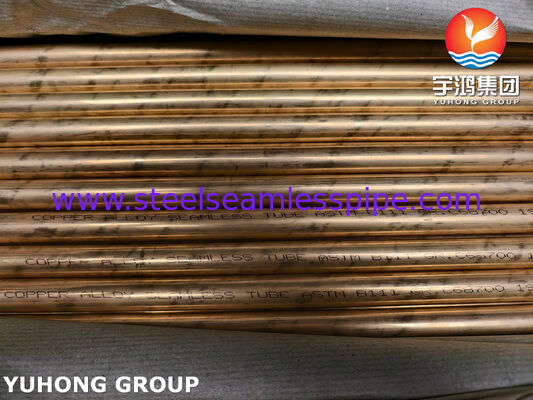

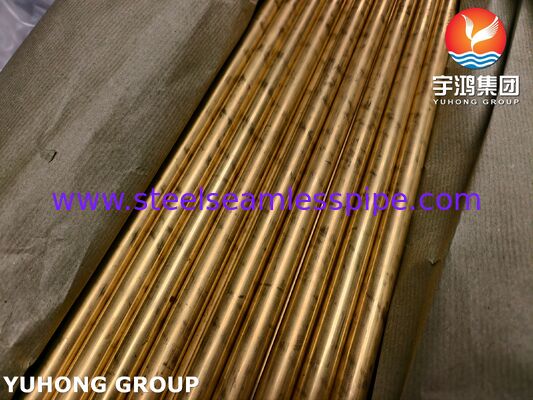

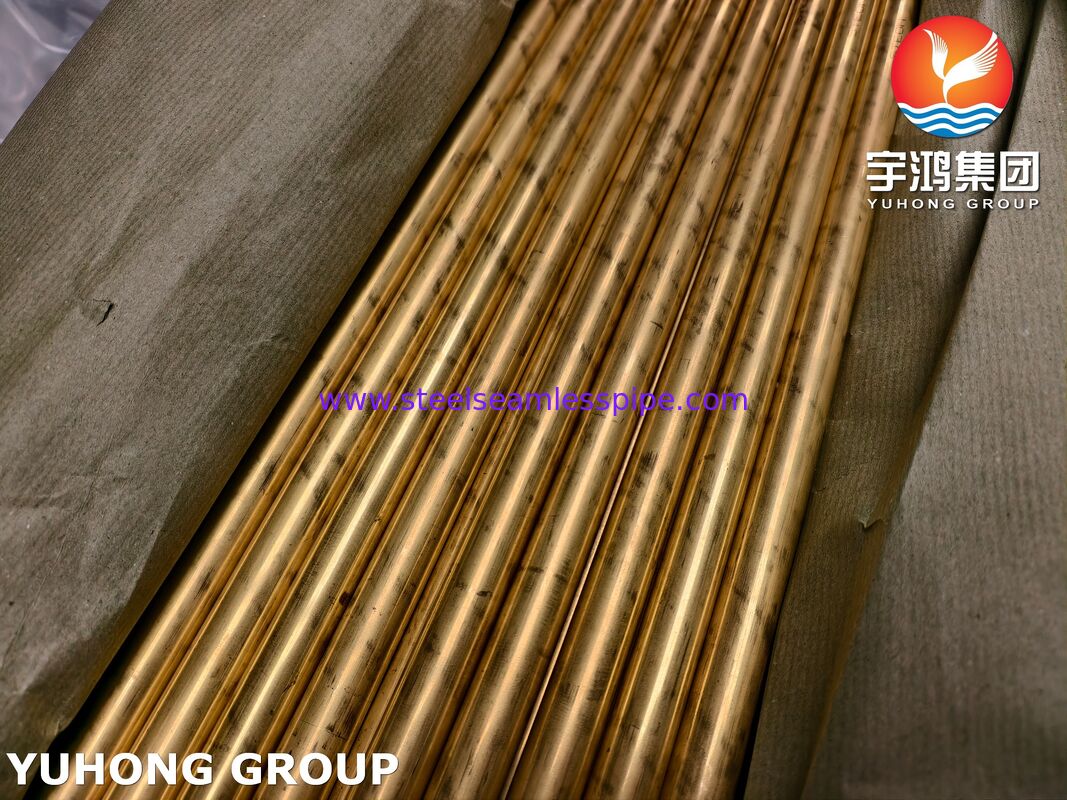

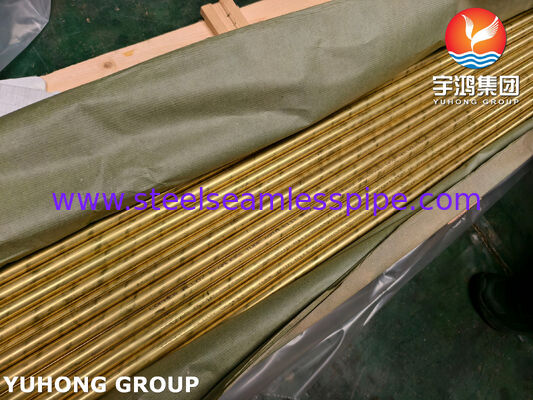

ASTM B111 C68700銅合金管は、凝縮器、蒸発器、熱交換器用途向けに製造された継目無アルミニウム真鍮管です。
UNS C68700は、アルミニウム真鍮、タイプBとしてASTM B111/B111Mの下で分類されています。この合金は、管理されたヒ素含有量を持つ銅-亜鉛-アルミニウム材料です。その規定された化学組成には、銅76.0～79.0%、アルミニウム1.8～2.5%、ヒ素0.02～0.06%が含まれ、残りは亜鉛です。
この管は、ASTM B111/B111Mおよびプロジェクト要件に従って、異なる調質および寸法構成で供給できます。一般的な用途には、表面凝縮器、熱交換器、蒸発器、その他の工業用熱伝達装置が含まれます。
| 項目 | 仕様 |
|---|---|
| 製品名 | C68700アルミニウム真鍮継目無管 |
| 規格 | ASTM B111 / ASTM B111M |
| ASME相当品 | ASME SB111 / SB111M（指定された場合） |
| UNS | C68700 |
| 合金タイプ | 銅-亜鉛-アルミニウム合金 |
| 一般的な説明 | アルミニウム真鍮 タイプB |
| 管タイプ | 継目無 |
| C68700継目無銅合金管は、管理された管製造プロセスを通じて製造されます。 | 押出/引抜/焼鈍/矯正（該当する場合） |
| 外径 | ASTM B111の範囲内では最大3-1/8インチ[80 mm]、その他のサイズは合意による |
| 肉厚 | 仕様およびプロジェクト要件による |
| 直線度 | 定尺、カスタマイズ |
| 寸法公差 | O61焼鈍、軽引抜、硬引抜または該当する状態 |
| 表面 | ミル仕上げ/清浄表面 |
| 端部状態 | 平端部またはカスタマイズ |
| 試験 | 渦電流、水圧、気圧および該当する機械的試験 |
| 書類 | MTCおよび検査書類 |
C68700の化学組成は、適用されるASTM B111の要件に従って管理されています。
| 元素 | ASTM B111 C68700 要件 |
|---|---|
| 銅（Cu） | 76.0～79.0% |
| アルミニウム（Al） | 1.8～2.5% |
| ヒ素（As） | 0.02～0.06% |
| 鉄（Fe） | ≤0.06% |
| 鉛（Pb） | ≤0.07% |
| 亜鉛（Zn） | 残部 |
機械的特性は、指定された調質によって異なります。
C68700 O61焼鈍管の場合、一般的に参照されるASTM B111の最小要件には以下が含まれます。特性
| O61焼鈍 要件 | 引張強度 |
|---|---|
| ≥345 MPa | 降伏強度 |
| ≥125 MPa | 硬度 |
| 管試験 | 製造プロセス |
1. ビレット準備
2. 押出および穿孔
3. 冷間引抜
4. 熱処理
5. 矯正および切断
6. 最終検査
管寸法
典型的な注文情報には以下が含まれます。
外径
肉厚
長さ
調質
寸法公差
端部状態
表面状態
用途
凝縮器および熱交換器プロジェクトの場合、管寸法は顧客の管板図面、機器仕様または管スケジュールに従って製造できます。
熱処理と調質
焼鈍
軽引抜
硬引抜
硬引抜および端部焼鈍
選択された調質は、管の機械的特性と成形特性に影響を与えます。ASTM B111/B111M-24は、銅および銅合金管のこれらの利用可能な状態を具体的に特定しています。
管の拡張、曲げ、または管-管板への取り付けが関わる用途では、エンジニアリング段階で適切な調質を確認する必要があります。
試験と品質管理
化学分析
Cu検証
Al検証
As検証
FeおよびPb管理
熱番号トレーサビリティ
機械的試験
降伏強度試験（該当する場合）
伸び
硬度
管試験
拡張試験
平坦化試験
残留応力試験
渦電流試験
水圧試験
気圧試験
ASTM B111/B111M-24は、拡張、平坦化、残留応力試験を、渦電流、水圧、気圧試験とともに製品要件内で具体的に特定しています。
寸法検査
外径
肉厚
長さ
直線度
楕円度
端部状態
表面状態
用途
熱交換器
蒸発器
工業用冷却装置
表面凝縮器
シェルアンドチューブ熱交換器
蒸発器
工業用クーラー
発電用熱伝達装置
海洋およびプロセス冷却装置
