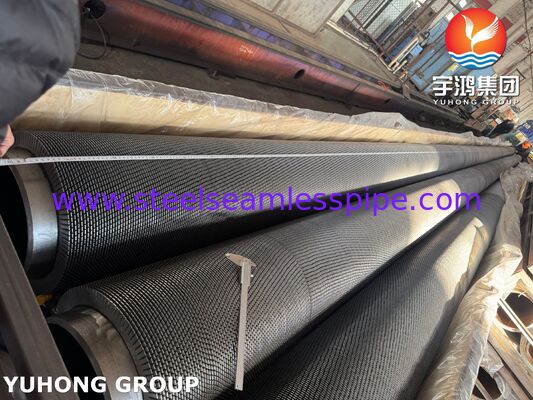

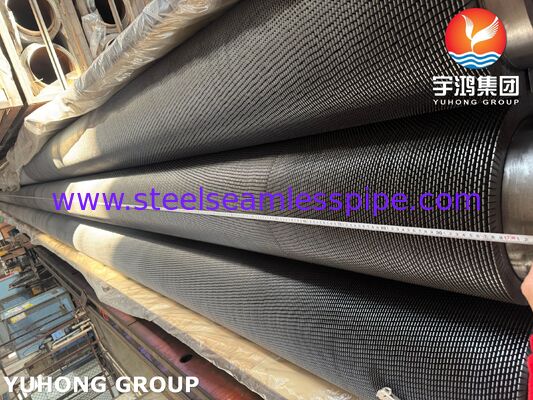

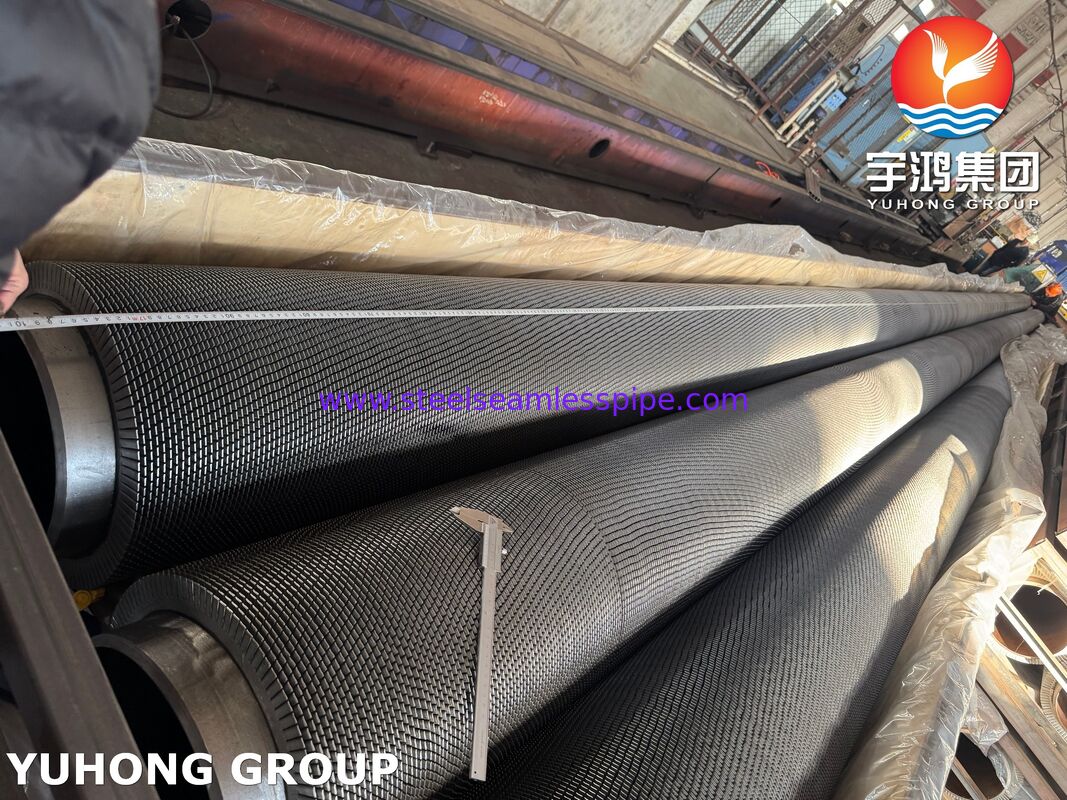

ASTM A335 P22 HRSG エコノマイザ用鋸歯状フィン付きチューブ

ASTM A335 P22 HRSG エコノマイザ用鋸歯状フィン付きチューブ

  • ASTM A335 P22 HRSG エコノマイザ用鋸歯状フィン付きチューブ
  • ASTM A335 P22 HRSG エコノマイザ用鋸歯状フィン付きチューブ
  • ASTM A335 P22 HRSG エコノマイザ用鋸歯状フィン付きチューブ
  • ASTM A335 P22 HRSG エコノマイザ用鋸歯状フィン付きチューブ
ASTM A335 P22 HRSG エコノマイザ用鋸歯状フィン付きチューブ
商品の詳細:
起源の場所: 中国
ブランド名: YUHONG
証明: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
モデル番号: 該当なし
お支払配送条件:
最小注文数量: 500kg
価格: To be discussed
パッケージの詳細: 合板ケースまたは鉄枠木製ケース
受渡し時間: 50-120日
支払条件: LC、T/T
供給の能力: 5000メートル/日
連絡先
詳細製品概要
製品: 鋸歯状にされたひれ付き管 材料: ASTM A335 P22
応用: HRSG エコノマイザ パッケージ: 合板ケースまたは鉄枠木製ケース
ハイライト:

ASTM A335 P22 フィンチューブ

,

歯ぎしりしたフィンチューブ HRSGエコノマイザー

,

P22合金フィンのチューブ

HRSGエコライザー用セレーテッドフィンチューブ – ASTM A335 P22

当社のHRSGエコライザー用セレーテッドフィンチューブは、複合サイクル発電所、廃熱回収ボイラー、その他の高温ボイラーシステムにおける高効率熱回収のために設計されています。ベースチューブはASTM A335 P22で製造されており、これは高温サービス用に開発されたクロムモリブデン合金鋼です。

ASTM A335 P22 は、約1.90~2.60%のクロムと0.87~1.13%のモリブデンを含んでおり、高温強度、耐酸化性、過酷なボイラー環境での劣化耐性の有用な組み合わせを提供します。ASTMはA335を高温サービス用のシームレスフェライト合金鋼管仕様として規定しています。

セレーテッドフィン設計は、ベアチューブと比較して外部伝熱面積を大幅に増加させます。セグメント化されたフィンプロファイルはガス流の乱れを促進し、熱伝達を改善しながら、熱性能、ファウリング耐性、重量、製造コストの間の実用的なバランスを維持します。

これらのチューブは特にHRSGエコライザーに適しており、高温の排ガスが蒸気発生システムの高温セクションに入る前に、ボイラー給水を予熱するために残留熱エネルギーを伝達します。

主な特徴

  • ベースチューブ材質: ASTM A335 P22 / ASME SA335 P22
  • 材質タイプ: クロムモリブデン合金鋼
  • フィンタイプ: セレーテッド / セグメントフィン
  • 主な用途: HRSGエコライザー
  • その他の用途: 廃熱回収ボイラー、ユーティリティボイラー、産業用ボイラー、製油所熱回収システム
  • 製造: 制御溶接またはその他の合意された製造プロセスによるフィン加工
  • 高温サービス能力
  • 優れたガス側伝熱促進
  • 高温での良好な機械的強度
  • 過酷な発電環境に適しています
  • カスタムチューブ径、肉厚、フィン高さ、ピッチ、長さが利用可能

標準的なサイズ範囲

実際の寸法は、HRSGの熱設計、ガス速度、圧力損失、チューブ側圧力、および設置要件に従って選択する必要があります。

項目 標準範囲
ベースチューブOD 25.4~63.5 mm
ベースチューブ肉厚 2.5~8.0 mm
全体フィン高さ 10~25 mm
フィン厚さ 0.8~2.0 mm
フィンピッチ 2.5~8.0 mm
チューブ長 3,000~18,000 mm
フィン密度 約125~400フィン/m
チューブ材質 ASTM A335 P22
フィン材質 炭素鋼 / 低合金鋼またはプロジェクト指定材質

注: これらは固定されたASTM寸法要件ではなく、代表的な製造範囲です。最終的な寸法は、購入者の熱設計および機械設計に従って指定する必要があります。

ASTM A335 P22 化学組成

以下の組成は、ASTM A335 P22 の要件に基づいています:

元素 ASTM A335 P22 要件、重量%
炭素 (C) 0.05~0.15
マンガン (Mn) 0.30~0.60
リン (P) ≤ 0.025
硫黄 (S) ≤ 0.025
ケイ素 (Si) ≤ 0.50
クロム (Cr) 1.90~2.60
モリブデン (Mo) 0.87~1.13

クロムモリブデン合金システムは、P22が高温ボイラーおよび熱回収装置で広く使用されている主な理由です。

機械的特性

ASTM A335 P22 の標準的な最小機械的要件には以下が含まれます:

特性 要件
引張強度 ≥ 415 MPa
降伏強度 ≥ 205 MPa
伸び 適用されるASTM A335試験片および厚さ要件に従う
硬度 適用されるASTM A335要件に従う

標準的なP22パイプの場合、一般的に参照される最小引張強度は415 MPa (60 ksi)、最小降伏強度は205 MPa (30 ksi)です。ASTM A335は、引張、硬度、その他の機械的試験に関する要件も定めています。

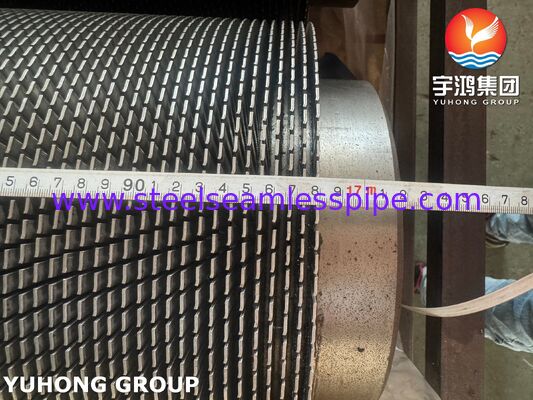

セレーテッドフィン設計

セレーテッドフィンは、規則的に間隔を空けた切り込みまたはスロットで形成された連続フィンストリップで構成されています。プレーンな連続フィンと比較して、このセグメント化された構成は境界層を乱し、ガス側乱流を増加させることができます。

HRSGエコライザーの場合、この設計はいくつかの利点を提供します:

  • 外部伝熱面積の増加
  • ガス側伝熱の改善
  • フィン表面周りのガス流混合の改善
  • 連続フィン熱抵抗の低減
  • コンパクトな熱回収装置への良好な適合性
  • 熱膨張および運転応力に対する実用的な耐性
  • ガス側圧力損失要件に応じたフィン高さとピッチの柔軟な最適化

フィン形状は、異なるHRSG排ガス温度、ガス組成、速度、および許容圧力損失に合わせてカスタマイズできます。

製造プロセス

当社のセレーテッドフィンチューブは、一貫したフィン形状と信頼性の高いチューブとフィンの接触を維持するように設計された、制御されたフィン形成および取り付けプロセスを通じて製造できます。

標準的な生産ステップには以下が含まれます:

  1. P22ベースチューブ検査
  2. チューブ表面準備
  3. フィンストリップ準備
  4. セレーション/セグメンテーション形成
  5. 制御されたフィン取り付け
  6. フィンピッチおよび高さキャリブレーション
  7. 寸法検査
  8. 表面洗浄
  9. 最終NDTおよび圧力試験
  10. マーキング、保存、梱包

長期間のHRSG運転中に熱伝達性能を維持するためには、フィンとチューブ間の信頼性の高い熱的接触が不可欠であるため、フィン取り付けの品質には特に注意が払われます。

検査と試験

品質管理には、適用されるASTM/ASME仕様、注文書、およびプロジェクト要件に従って、以下の検査と試験が含まれる場合があります:

1. 化学分析

指定されたP22化学組成への準拠を確認するために、熱分析および/または製品化学分析が実施されます。

2. 引張試験

引張試験は、P22ベースチューブに必要な引張強度、降伏強度、および伸びを検証します。

3. 硬度試験

硬度試験は、適用されるASTM A335要件に従って実施されます。

4. 水圧試験

ASTM A335は、各パイプ長に対して、仕様の規定に従って水圧試験を実施することを要求しています。

5. 非破壊検査

注文仕様に応じて、NDTには以下が含まれる場合があります:

  • 超音波探傷試験 (UT)
  • 渦電流探傷試験
  • 磁粉探傷試験 (MT)
  • 浸透探傷試験 (PT)、該当する場合
  • 溶接/フィン取り付け検査

ASTM A335は、適用される非破壊検査方法による検査を要求しており、方法およびサイズ制限は関連要件によって管理されます。

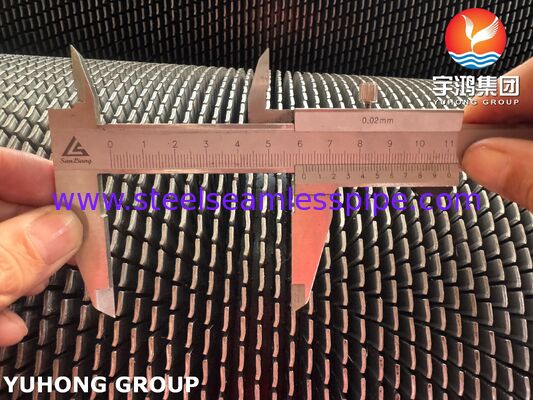

6. 寸法検査

以下のパラメータがチェックされます:

  • チューブ外径
  • チューブ肉厚
  • チューブの直角度
  • チューブ長
  • フィン高さ
  • フィン厚さ
  • フィンピッチ
  • フィン密度
  • フィンとチューブの取り付け
  • 全体フィン付き外径

7. 目視および表面検査

チューブとフィンの表面に、亀裂、過度の酸化、機械的損傷、フィンの不完全な取り付け、その他の製造上の欠陥がないか検査されます。

用途

HRSGエコライザー

これらのP22セレーテッドフィンチューブの主な用途は、熱回収蒸気発生装置 (HRSG) のエコライザーセクションです。

複合サイクル発電所では、エコライザーはガスタービン排気/熱回収経路から排出される高温ガスからエネルギーを回収し、ボイラー給水を予熱するために使用されます。これにより、後続の蒸気発生段階で必要なエネルギーが削減され、プラント全体の効率向上に貢献します。

廃熱回収ボイラー

また、以下からの高温排ガスが利用可能な産業用廃熱回収システムにも適しています:

  • ガスタービン
  • プロセス炉
  • 製油所ユニット
  • 石油化学プラント
  • 鉄鋼生産設備
  • 産業用燃焼システム

ユーティリティおよび産業用ボイラー

P22セレーテッドフィンチューブは、温度、圧力、設計条件が適切な従来のボイラーの選択されたエコライザーおよび熱回収セクションにも指定できます。

ASTM A335 P22 を選ぶ理由

P22は、そのクロムモリブデン合金組成が通常の炭素鋼チューブ材料よりも優れた高温性能を提供するので、過酷な高温サービスの実用的な選択肢です。

その組み合わせ:

  • 高温強度
  • クロムによる耐酸化性向上
  • モリブデンによる高温性能向上
  • 適切な手順下での良好な溶接性
  • ボイラーおよび熱回収用途との互換性

は、エンジニアリングされたHRSGエコライザー設計に適しています。

適用規格

プロジェクト仕様に応じて、当社のセレーテッドフィンチューブは以下の参照で供給できます:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • 適用されるASMEボイラーおよび圧力容器コード要件
  • プロジェクト固有のHRSG製造仕様
  • 顧客承認図面および検査計画

ASTM A335は、高温サービスを目的としたシームレスフェライト合金鋼管を特にカバーしており、化学組成、引張特性、硬度、水圧試験、非破壊検査に関する要件が含まれています。

カスタム製造

お客様の図面または熱設計要件に従って、P22セレーテッドフィンチューブを製造できます。これには、カスタマイズされた以下のものが含まれます:

  • チューブODおよび肉厚
  • チューブ長
  • フィン高さ
  • フィンピッチ
  • フィン厚さ
  • フィン密度
  • フィン材質
  • フィン取り付け方法
  • ベアエンド
  • チューブ曲げ構成
  • 検査および試験要件
  • 梱包およびマーキング

HRSGプロジェクトの場合、チューブ寸法とフィン形状、および必要なガス温度、チューブ側圧力、ガス速度、許容圧力損失を一緒に供給することで、フィンチューブ設計を目的のエコライザー用途に合わせて最適化できます。

製品概要

ASTM A335 P22 HRSGエコライザー用セレーテッドフィンチューブは、高温クロムモリブデン合金鋼チューブと拡大されたセレーテッド伝熱面を組み合わせています。これらは主にHRSGエコライザーおよび産業用廃熱回収システム向けに設計されており、効率的な熱回収、機械的信頼性、および長期的な高温サービスが不可欠です。
