| 製品: | 押し出しフィンチューブ | 材料: | ASTM B111 C68700 |
|---|---|---|---|
| 応用: | ヒーター交換体 | パッケージ: | 合板ケースまたは鉄枠木製ケース |

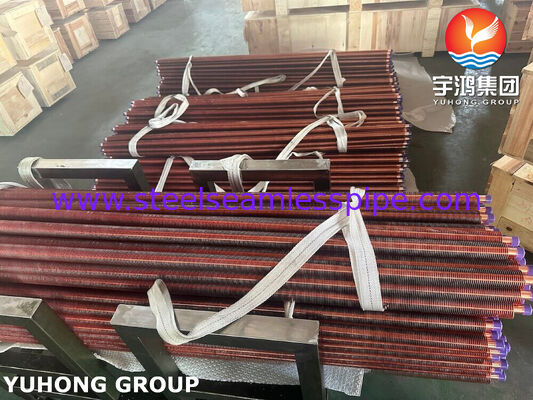

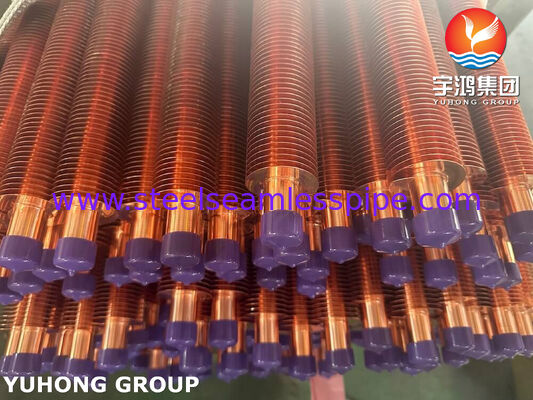

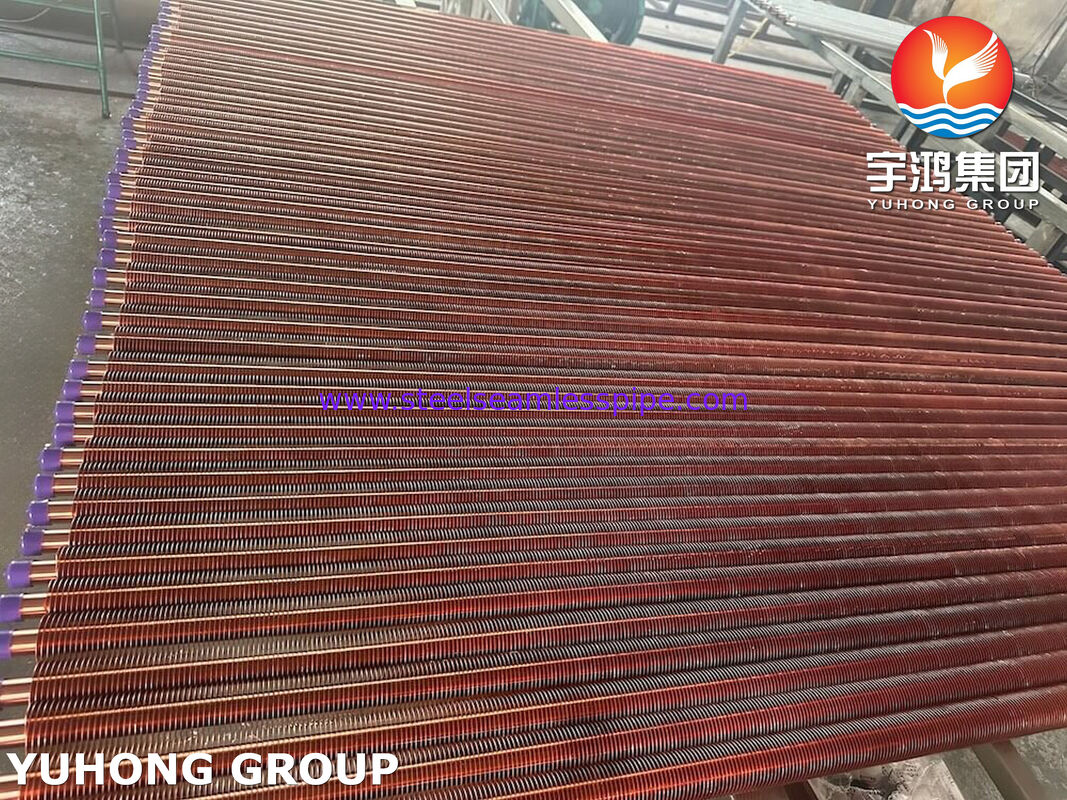

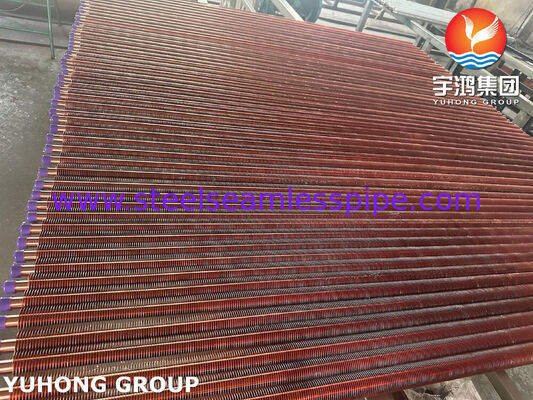

ASTM B111 C68700 アルミ銅を用いて製造された外押ししたフィニング管は,熱伝導性,機械強度,適切に選択された水道環境における腐食耐性.
C68700,アルミニウム銅としても知られる,アルミニウムと制御されたアルセン酸添加物を含む銅-亜鉛合金である.通常,冷凝器および熱交換器のチューブに使用される.ASTM B111/B111Mは,コンデンサのためのシームレスな銅管と銅合金管をカバーする.UNS C68700を含む蒸発機と熱交換機
エクストルーデッド・フィンネッド・チューブ・アセンブリでは,フィンネッド・アウトリーブ・ハッシュがベース・チューブ上に機械的に拡張され,2つの部品の間の密接な接触を図る.羽 は 外部 の 熱 移転 領域 を 増やす設備の設計に応じて,周囲の空気または他の液体との熱交換を改善します.
仕様説明:ASTM B111はC68700ベースチューブに適用されます.フィンの材料,挤出または拡張プロセス,フィンの幾何学,完成組成の許容量は別々に指定する必要があります..意図された製品が,アルミニウムで圧縮されたフィンをカバーしたC68700ベースチューブを使用する場合,アルミニウム合金グレードも指定する必要があります.
強化された熱伝送表面: 押し出されたフィンは,熱交換のために利用可能な外部表面面積を増やす.
銅合金ベースチューブ:C68700は,適した冷凝器および熱交換器サービスのために強度と耐腐蝕性の有用な組み合わせを提供します.
メカニカルなフィン・トゥ・チューブ接触:適切に製造された干渉フィットが,ベースチューブとフィン・スリーブとの間の熱接触をサポートするのに役立ちます.
アプリケーション特有の構成: 管の寸法,フィンの高さ,ピッチ,長さは,承認された図面に合わせてカスタマイズできます.
材料の追跡可能性: 基管証明書と検査文書は,プロジェクト要件に応じて提供できます.
下記は,挤出したフィニング管の代表的な商業尺寸です.最終サイズは,交換器の設計,必要な熱転送課金,フィニング材料,および顧客の図面に依存します.
|
パラメータ |
典型的な仕様 |
|---|---|
|
ベースチューブの材料 |
ASTM B111 / ASME SB111 C68700 |
|
合金指定 |
UNS C68700,アルミ銅 |
|
ベースチューブ製造 |
銅合金管のシームレス |
|
ベースチューブの外径 |
12.7~76.2mm |
|
ベースチューブの壁厚さ |
0.7・3.0mm |
|
管の総長さ |
1,000 〜 12000 mm |
|
フィン素材 |
アルミ合金または他の指定材料 |
|
フィンタイプ |
エクストルーデッド・インテグレート・フィン・スリーブまたは指定されたエクストルーデッド・フィン・コンストラクション |
|
羽根の高さ |
5~20mm |
|
羽根の厚さ |
0設計によって,3~1.0mm |
|
フィンピッチ |
2.0・5.0 mm |
|
フィン 固定装置 |
機械式拡張装置または干渉装置,設計上 |
|
管の端 |
片頭,羽根のない端,または個別製の端製 |
|
表面仕上げ |
仕様に従って製造または処理されている |
重要:これはASTM B111で課せられた尺寸要件ではなく,指示的な製造範囲です.標準は直径80mmまでのシームレス銅管と銅合金管をカバーします.実際の尺寸制限と許容量は,選択した製品形と適用される標準版と比較して確認しなければならない..
適切な構成を選択するには,次のものを指定します.
ベースチューブの外径と壁の厚さ
管の総長さと羽根の長さ
フィン合金 フィン高さ 厚さ ピッチ
要求されるフィン・トゥー・チューブ接触または結合基準
動作温度,圧力,液体の組成,冷却介質
必要な検査試験,材料証明書,数量
C68700はアルミ銅合金である.銅は主要成分を構成し,亜鉛はバランスを構成し,アルミとアルセンは重要な合金添加物である.合金 の 耐久性 と 耐腐蝕性 を 適正 な 交換 器 の 環境 で 維持 する.
|
エレメント |
重量による組成 (%) |
|---|---|
|
銅 (Cu),銀を含む |
76.0 ¥79.0 |
|
アルミ (Al) |
1.8・25 |
|
アルセン (As) |
00.02 ゼロ06 |
|
鉄 (Fe) |
0.06 最大 |
|
鉛 (Pb) |
0.07最高 |
|
亜鉛 (Zn) |
残り |
これらの制限は,C68700ベース合金について説明します.外押ししたフィンの袖は,異なる合金を使用することができ,独自の材料仕様と認証が必要です.材料証明書とASTMB111/B111Mの適用版は,承認を規制する..
機械的特性は,チューブの温度,製造状態,および適用される製品要件に依存する.下記の値は,焼却されたC68700チューブを指示する.購入仕様と適用されるASTM B111/B111M版は,最終的な受容制限を決定すべきである..
|
メカニカルプロパティ |
指針値 |
|---|---|
|
張力強度 |
345 MPa 最低* |
|
収力強度 |
最低125MPa* |
|
伸縮 |
気温と壁の厚さによって異なります |
|
硬さ |
温度と試験方法によって異なります |
* 焼却されたC68700チューブについて報告された指示値.保証された受容値として公表する前に,適用される温度特有の要件を確認します.
管の気質は重要で,アニールされた状態や,軽く引き寄せられた状態や,硬く引き寄せられた状態では,強度や柔らかさは異なる可能性があります.完成したフィニング組は,指定された寸法許容量とフィニング・トゥー・チューブ・コンタクト要件を満たす必要があります..
品質保証は,C68700のベースチューブと,完成した挤出式フィニングチューブ組を検証する.検査計画では,ASTM B111/B111Mで要求される試験と,フィンネード製品に指定された追加の検査を区別すべきである..
1寸法検査
ベースチューブの外径,壁厚さ,全体長,フィンの高さ,フィンのピッチ,フィンの厚さ,フィンの長さ,端の寸法を測定する. 承認された図と許容量の適合を確認する..
2化学組成分析
C68700 ベース合金については,熱分析証明書と,必要に応じて製品分析を用いて確認し,フィンの材料を指定された合金級と別々に確認する.
3機械試験
要求される標準,テンプレート,購入順序に従って,張力,膨張,平坦化,その他の適用試験を実行する.これらの試験は,機械的特性と形成性能を検証するのに役立ちます.
4エディ・ストリームまたは他の指定された非破壊性試験
エディ電流検査により,チューブ壁の特定の不連続性が検出される.水静止または気圧試験も,仕様,機器設計,合意された試験計画に応じて必要である.
5フィン 固定 と 視覚 検査
羽根の並び方,ピッチの均一性,表面状態,羽根の変形,管の端の質,羽根の袖と底管の適合を検査する.設計に適した場合には,接触または引き離し試験の追加で合意することができる..
ASTM B111/B111Mには,適用される機械試験および膨張試験,残留ストレス試験,および指定圧力または非破壊試験の要件が含まれています.列挙されたすべてのテストは必ずしもすべての注文に適用されるわけではありません.適用される標準版と購入要件が試験範囲を決定する.
プロジェクトの要求に応じて,以下の文書が提供され得る.
C68700ベースチューブの材料試験証明書
化学組成と機械試験報告
寸法検査記録
エディ・ストリーム,水静止,または他の必要な試験記録.
フィン材料の認証と完成品の検査報告
熱番号の追跡と梱包の検査記録
契約により要求される場合,第三者の検査報告
C68700は主に冷却器と熱交換器管合金である.特定の挤出したフィニングチューブアプリケーションの適性については,液体の化学,温度,圧力,羽毛素材.
コンデンサーと蒸発機:銅合金管を必要とする互換性のある熱伝送サービス用.
工業用熱交換器: 選択されたプロセス加熱・冷却用.
水冷熱伝達装置: 水の化学と運用条件がアルミニウム銅に適している場合.
特殊なフィニングチューブ組: 熱設計が外部表面面積を増やす恩恵を受け,チューブフィニング組み合わせがサービスのために設計されている場合.
海水または他の攻撃的な冷却媒体の場合は,装置設計者と腐食適性について確認してください.C68700は,すべての水化学または作業環境に適していると仮定すべきではありません.
圧縮されたペニント管は,合金追跡性,寸法一貫性,完成品品質に注意を払って,顧客の図面とプロジェクト特有の要件に合わせて製造できます.
指定されたベース合金: 合意されたASTM B111要件に従って製造されたC68700アルミ銅.
パーソナライズドフィニング幾何学:フィニングの高さ,ピッチ,厚さ,フィニング長さ 熱設計に合わせた
制御された組み立て: 合意された検査計画に基づいて,フィンとチューブとの接触と次元品質が確認される.
品質に関する文書: 材料の証明書と検査報告書は,契約上の要件に従って入手可能である.
プロジェクト指向の供給: 工業用熱交換器プロジェクトのためのカスタム長さ,最終準備,パッケージ,ドキュメント
