| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 合板ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 材料: | ASTM A269 TP316 | 応用: | 熱交換器 |
|---|---|---|---|
| パッケージ: | 合板ケースまたは鉄枠木製ケース | ||
| ハイライト: | ASTM A269 TP316 フィン付きチューブ,高周波溶接のフィンチューブ,熱交換器のフィニング管 |
||

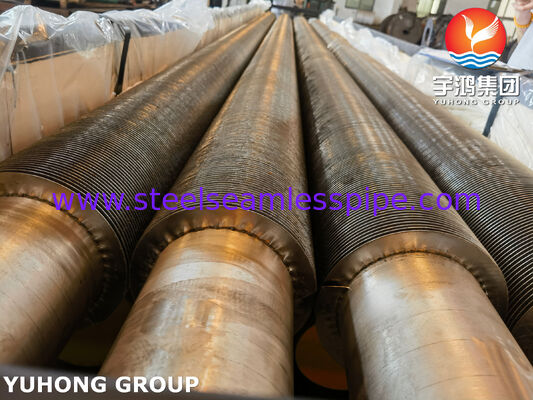

高周波溶接フィンチューブ（HFWフィンチューブ）は、耐食性、信頼性の高い熱性能、および耐久性のあるフィンとチューブの接合を必要とする熱交換器向けに設計された熱伝達部品です。フィンは、高周波電気抵抗溶接プロセスを使用して、チューブの外表面に連続的に溶接されます。これにより、フィンとチューブの間に強力な冶金的/機械的接続が形成され、チューブ全体の長さにわたって一貫したフィンプロファイルが維持されます。ASTM A269 TP316は、モリブデンを含むオーステナイト系ステンレス鋼であり、従来の304ステンレス鋼と比較して、塩化物含有環境や多くの化学環境に対する耐性が向上しています。これにより、TP316 HFWフィンチューブは、湿潤、腐食性、または化学的に活性な運転条件を伴う要求の厳しい熱交換器用途に適しています。
当社のHFWフィンチューブは、指定されたチューブ径、肉厚、フィン高さ、フィン厚さ、フィンピッチ、チューブ長、および表面仕上げを含む、顧客の図面および熱交換器の要件に従って製造できます。
主な特徴
ベースチューブ材質:
| 規格 | ASTM A269 / A269M |
|---|---|
| チューブグレード | TP316 |
| UNS | S31600 |
| チューブ外径 | 標準で12.7～50.8 mm |
| チューブ肉厚 | 標準で1.0～3.5 mm |
| チューブ全長 | 約12,000 mmまで |
| フィン高さ | 標準で5～25 mm |
| フィン厚さ | 標準で0.3～1.2 mm |
| フィンピッチ | 標準で2.0～10.0 mm |
| フィンタイプ | 設計によるソリッドまたはセレーション |
| フィン取り付け | 高周波溶接 |
| 表面状態 | 酸洗、焼鈍、光輝焼鈍、または顧客指定 |
| 端部仕上げ | プレーン、面取り、ねじ切り、または顧客指定 |
| 上記の寸法は、ASTM A269の制限ではなく、一般的に製造されている範囲を表します。最終的な寸法は、熱交換器の熱設計、圧力降下要件、製造要件、および購入者の図面に従って選択する必要があります。 | ASTM A269は、歴史的に約6.4 mm ID以上、公称肉厚0.51 mm以上の一般的なチューブを特定していますが、実際のHFWフィンチューブの寸法は通常、熱交換器の設計によって決定されます。 |
ASTM A269 TP316化学組成
標準的なASTM A269 TP316の化学的要件を以下に示します。範囲が指定されていない限り、値は最大値です。
TP316要件、%
| 炭素（C） | ≤ 0.080 |
|---|---|
| マンガン（Mn） | ≤ 2.00 |
| ケイ素（Si） | ≤ 1.00 |
| リン（P） | ≤ 0.045 |
| 硫黄（S） | ≤ 0.030 |
| クロム（Cr） | 16.0～18.0 |
| ニッケル（Ni） | 10.0～14.0 |
| モリブデン（Mo） | 2.0～3.0 |
| 窒素（N） | ≤ 0.10 |
| 鉄（Fe） | 残部 |
| ASTMの仕様では、TP316をUNS S31600として特定しており、炭素、マンガン、リン、硫黄、ケイ素、ニッケル、クロム、モリブデンの化学組成管理が含まれています。 | 機械的特性 |
ASTM A269 TP316チューブの標準的な最小機械的要件は次のとおりです。
要件
| 引張強度 | ≥ 515 MPa |
|---|---|
| 降伏強度、0.2%オフセット | ≥ 205 MPa |
| 伸び（2インチ/50 mmあたり） | ≥ 35% |
| 硬度 | ASTM A269要件（製品状態による） |
| 最終的な機械的特性値は、ASTM A269/A269Mの適用版および合意された納入条件に対して確認する必要があります。ASTM A269には、引張/機械的試験規定、および硬度およびその他のチューブ品質要件が含まれています。 | 高周波溶接プロセス |
製造中、ステンレス鋼のフィンストリップはチューブ表面に対して連続的に配置され、高周波電気エネルギーが接触界面に局所的な熱を発生させます。圧力を加えて連続溶接接合を形成します。
連続フィン取り付け
チューブ長に沿って。
各生産バッチは、ASTM A269、購入者の仕様、および適用される熱交換器製造規格に従って検査できます。
TP316材料が指定された化学組成に適合していることを確認するために、熱分析または製品分析が実施されます。
引張試験は、チューブ材料の降伏強度、引張強度、および伸びを検証します。
適用される材料および納入要件への適合性を確認するために硬度がチェックされます。
チューブの圧力完全性を検証するために水圧試験を実施できます。
ASTM A269では、各チューブは、適用される仕様要件に従って、非破壊電気試験または水圧試験のいずれかを受ける必要があります。
延性および変形耐性を評価するために、チューブに圧潰試験を実施する場合があります。
延性および変形中の亀裂に対する耐性を評価するために、フレアリング試験を適用できます。
溶接チューブの場合、溶接シームの欠陥を評価するために逆圧潰を使用できます。

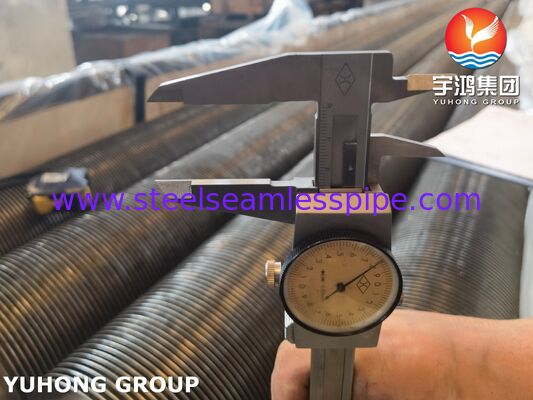

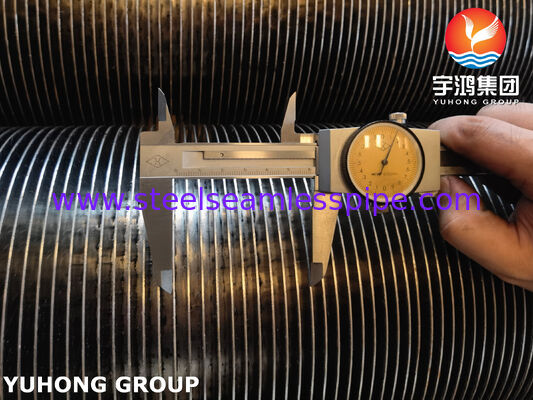

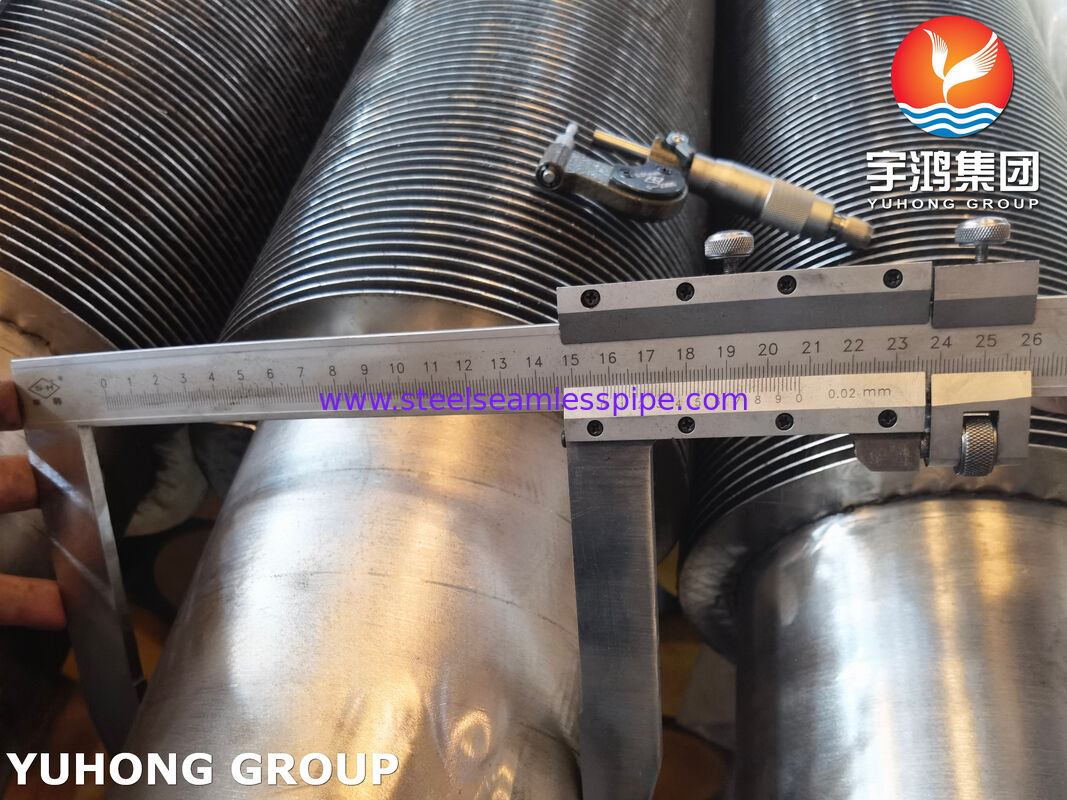

以下の寸法をチェックできます:
チューブ肉厚
ASTM A269 TP316 HFWフィンチューブは、用途に応じてさまざまな表面状態で供給できます。
光輝焼鈍
ASTM A269 TP316 HFWフィンチューブは、熱伝達面積の増加と耐食性の向上が必要な熱交換器に適しています。
シェル＆チューブ熱交換器
プロセス熱交換器
熱伝達能力の向上:
耐食性:
TP316ステンレス鋼構造は、多くの要求の厳しい産業環境に適しています。
信頼性の高いフィン取り付け:
高周波溶接は、安定した熱伝達性能のために設計された連続的なフィン-チューブ接続を生成します。
柔軟な設計:
フィン高さ、ピッチ、厚さ、チューブ寸法、および長さを、熱的および機械的要件を満たすように調整できます。
コンパクトな機器設計:
外部表面積の増加は、熱交換器設計者が比較的コンパクトなバンドル内で必要な熱負荷を達成するのに役立ちます。
品質保証
当社のASTM A269 TP316 HFWフィンチューブは、完全な品質文書とともに供給できます。これには以下が含まれます。
化学分析レポート
チューブ外径
