| 製品: | 波紋状のフィンチューブ | 材料: | ASTM A269 TP316L |
|---|---|---|---|
| 応用: | コンデンサー | パッケージ: | 合板ケースまたは鉄枠木製ケース |
| ハイライト: | コンデンサー用コルゲートチューブ,ASTM A269 TP316L フィンチューブ,保証付きコルゲートフィンチューブ |
||

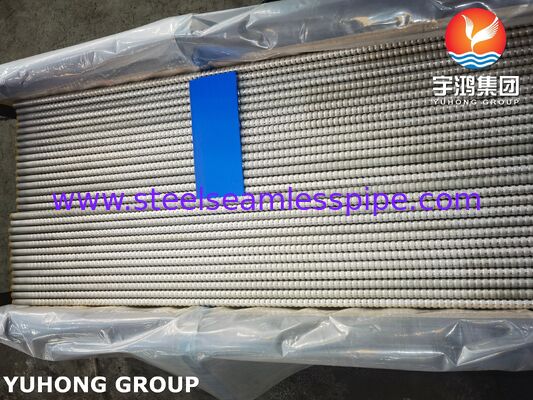

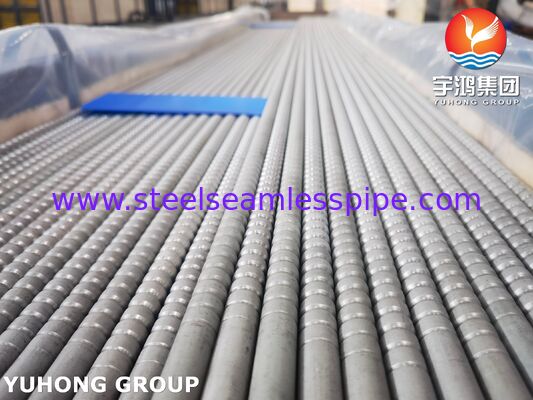

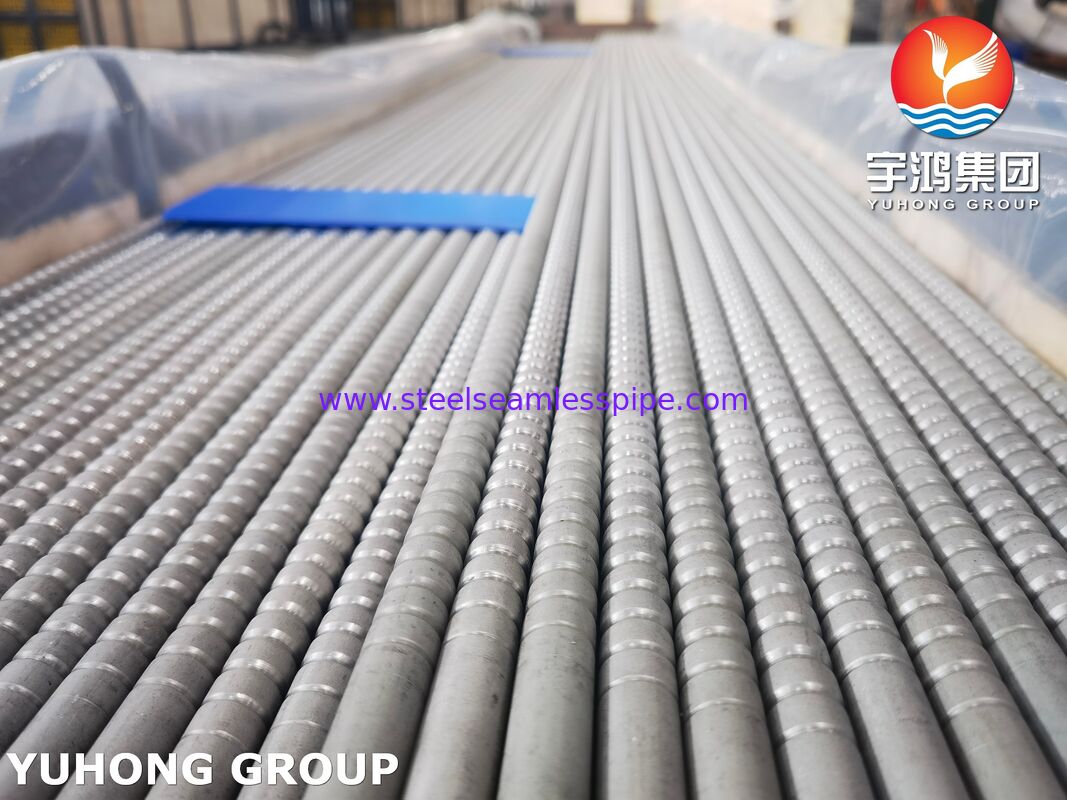

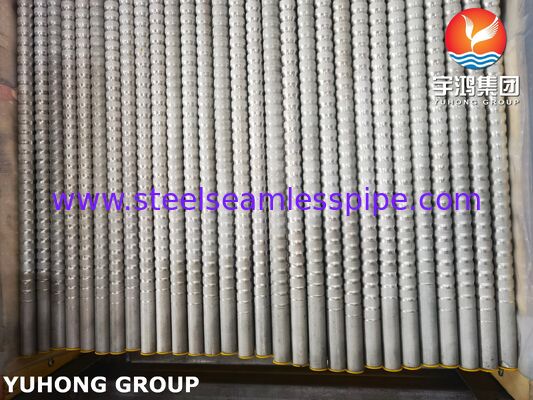

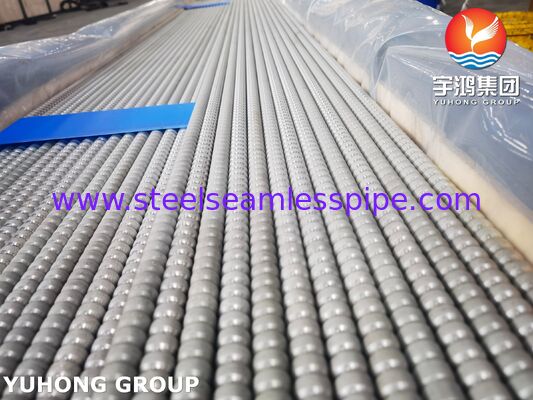

ASTM A269 TP316L コンデンサー用コルゲートチューブは、特殊な形状のコルゲートチューブプロファイルにより熱伝達性能を向上させるために設計されたステンレス鋼熱伝達チューブです。低炭素TP316L オーステナイト系ステンレス鋼から製造されたこれらのチューブは、強化された熱伝達特性と、特に水分、塩化物、プロセス化学薬品、汚染された冷却媒体が関わる用途での強力な耐食性を兼ね備えています。
コルゲーションは、従来の平滑チューブと比較して乱流パターンを生成します。これにより、チューブ壁での流体混合が促進され、熱伝達効率が向上し、運転条件に合わせて適切に設計されていれば、よりコンパクトな熱交換器またはコンデンサーの設計が可能になります。
TP316L はモリブデンを含み、低炭素含有量であるため、多くのサービス環境で従来の 304L ステンレス鋼と比較して局所腐食に対する耐性が向上しています。したがって、このグレードは特に工業用コンデンサー、化学プロセス用コンデンサー、海洋冷却システム、冷凍機器、その他の腐食に敏感な熱伝達用途の組み合わせを提供します。
ASTM A269/A269M は、公称壁厚のシームレスおよび溶接オーステナイト系ステンレス鋼チューブを対象としており、材料は熱処理状態で供給される必要があります。この規格には、機械的試験および非破壊電気試験または静水圧試験も含まれています。
ASTM A269 TP316L コルゲートチューブは特に以下の用途に適しています:
これらのチューブは、プロセス蒸気を間接熱交換によって液体に変換する必要があるコンデンサーで使用できます。コルゲーションは流体乱流を促進し、熱伝達の改善に貢献します。
主な用途は次のとおりです:
TP316L は、腐食性のプロセス環境にさらされる熱伝達装置によく選ばれます。低炭素含有量とモリブデンの組み合わせにより、多くの化学プロセス用途に適しています。
316L は、海洋環境または塩化物含有水にさらされる冷却装置によく考慮されます。ただし、316L は過酷な塩化物条件下での局所腐食に耐性があるわけではないため、実際の海水サービスは慎重に評価する必要があります。
コルゲートチューブは、熱伝達の向上と機器の小型化が望ましい冷凍および工業用冷却システムで使用できます。
耐食性のステンレス鋼構造と清掃可能な表面により、TP316L は、必要な表面仕上げと衛生設計の対象となりますが、選択された衛生熱伝達用途に適しています。
これらのチューブは、流体化学が 316L と互換性のある選択された水処理および淡水化熱伝達用途で検討できます。
| 項目 | 典型的な仕様 |
|---|---|
| 製品 | コンデンサー用コルゲートチューブ |
| 材質 | ASTM A269 TP316L |
| UNS | S31603 |
| チューブタイプ | シームレス / 溶接 |
| 製造状態 | 熱処理済み |
| チューブ形状 | コルゲート |
| 外径 | 約 6.35～127 mm |
| 壁厚 | 約 0.5～8.0 mm |
| 標準長 | 3,000～12,000 mm |
| 表面 | 焼鈍、酸洗、光輝焼鈍またはカスタマイズ |
| 端部処理 | プレーンエンド / カットエンド / カスタマイズ |
| 検査 | 寸法、目視、化学、機械、NDT |
| 認証 | EN 10204 3.1 / 3.2 はリクエストに応じて利用可能 |
ASTM 仕様は一般的に公称壁厚が約0.020 インチ (0.51 mm) 以上のチューブを対象としていますが、実際に市販されているサイズは、製造能力と購入要件によって異なる場合があります。
一般的なコンデンサーチューブの寸法には以下が含まれる場合があります:
重要:これらは、必須の ASTM A269 寸法ではなく、典型的な製造範囲です。最終的な外径、壁厚、コルゲーションピッチ、コルゲーション深さ、長さ、公差は、顧客の熱交換器図面または購入仕様に対して確認する必要があります。
コルゲートプロファイルは、必要な熱伝達負荷と圧力損失に応じて設計されます。
典型的な設計パラメータには以下が含まれます:
コルゲーションは二次流とより大きな流体混合を生成し、平滑チューブと比較して熱伝達係数を増加させる可能性があります。したがって、最終設計は熱伝達の向上、圧力損失、ファウリング特性、機械的強度、製造性の組み合わせを提供します。
コンデンサープロジェクトの場合、コルゲート形状は以下に従ってカスタマイズできます:
ASTM A269 TP316L の典型的な化学要件は次のとおりです:
| 元素 | 要件、重量% |
|---|---|
| 炭素 (C) | ≤ 0.035 |
| マンガン (Mn) | ≤ 2.00 |
| ケイ素 (Si) | ≤ 1.00 |
| リン (P) | ≤ 0.045 |
| 硫黄 (S) | ≤ 0.030 |
| クロム (Cr) | 16.0～18.0 |
| ニッケル (Ni) | 10.0～15.0 |
| モリブデン (Mo) | 2.0～3.0 |
| 鉄 (Fe) | 残部 |
これらの限界は、ASTM A269 TP316L グレードの要件と一致しています。多くの引き抜き工程を必要とする小径または薄肉チューブの場合、ASTM A269 は特定の炭素規定を含んでいます。
約2～3% のモリブデン含有量は TP316L の重要な特徴です。なぜなら、多くの塩化物含有環境での局所腐食に対する耐性を向上させるからです。
ASTM A269 TP316L チューブの典型的な最小機械的要件には以下が含まれます:
| 特性 | 最小 / 最大要件 |
|---|---|
| 引張強度 | ≥ 485 MPa |
| 降伏強度、0.2% オフセット | ≥ 170 MPa |
| 伸び | ≥ 35% |
| 硬度 | ≤ 90 HRB / 約 192 HBW |
低炭素 TP316L グレードは、良好な延性と成形特性を提供し、316 ファミリーのステンレス鋼に期待される耐食性を維持します。
コルゲート TP316L コンデンサーチューブの典型的な製造ルートは次のとおりです:
原材料の選択 → チューブ成形 → 溶接/シームレス加工 → 熱処理 → 表面処理 → コルゲーション成形 → サイジング → 切断 → 検査 → クリーニング → 梱包
溶接チューブの場合、溶接シームは、チューブが後続の成形およびコルゲーション作業を受ける前に慎重に管理されます。
コルゲーションプロセスは、一貫性を維持するために管理されます:
固溶化熱処理は、ステンレス鋼チューブに必要な冶金状態と耐食性を得るために使用されます。
品質管理は、ASTM A269 および適用される購入仕様に従って実施されます。
材料識別と化学分析により、TP316L の組成が検証されます。これには以下が含まれます:
ミルテスト証明書は出荷時に供給できます。
引張試験により、以下が検証されます:
機械的要件は、適用される ASTM A269 グレードの要件に対してチェックされます。
硬度試験により、完成したチューブが指定された硬度限界内に収まっていることが確認されます。
静水圧試験は、圧力完全性を検証し、漏れを検出するために実施できます。
ASTM A269 は、各チューブが非破壊電気試験または静水圧試験のいずれかを受けることを要求しており、適用される要件と注文条件に従います。
渦電流検査は、ステンレス鋼チューブの欠陥を検出するための非破壊方法として使用できます。ASTM E426 は、オーステナイト系ステンレス鋼および類似合金製のシームレスおよび溶接管状製品の電磁検査の実践を提供します。
適用される溶接チューブの場合、圧潰/逆圧潰検査を使用して、チューブと溶接の完全性を評価できます。
該当する場合、フレアリング試験はチューブの延性と成形品質を評価します。
各生産ロットは以下についてチェックできます:
チューブ表面は以下について検査されます:
追加の TP316L 材料検証を必要とするプロジェクトには、材料識別 (PMI) を提供できます。
利用可能な表面状態には以下が含まれる場合があります:
コンデンサーおよびプロセス用途の場合、適切な表面状態は、流体、洗浄方法、ファウリング傾向、および衛生要件に従って選択する必要があります。
コルゲート形状は乱流と流体混合を促進し、熱伝達性能を向上させることができます。
TP316L は、従来の 304/304L ステンレス鋼よりも多くの腐食環境に対して優れた耐性を提供します。
低炭素含有量は、溶接後または熱暴露後の感作および関連する粒界腐食のリスクを低減するのに役立ちます。
熱伝達の向上が、設計者がよりコンパクトな熱伝達表面で必要な熱負荷を達成できるようにする可能性があります。
TP316L は良好な延性を提供し、チューブ成形およびコルゲーションプロセスに適しています。
チューブの寸法とコルゲーションパラメータは、コンデンサー設計要件に従って製造できます。
当社は、寸法の一貫性、チューブの完全性、耐食性、信頼性の高い熱伝達性能の組み合わせを提供します。
当社の生産能力は、以下をカスタマイズしてサポートします:
コンデンサーメーカーおよび EPC 請負業者向けに、顧客の図面、技術仕様、および適用される ASTM 要件に従ってチューブを製造できます。
主な産業:化学プロセス、石油化学、石油・ガス、冷凍、HVAC、海洋工学、水処理、淡水化、食品加工、製薬加工、産業熱回収。
コンデンサー用コルゲートチューブ – ASTM A269 TP316Lは、強化された熱伝達特性、耐食性、低炭素ステンレス鋼構造、カスタマイズ可能なコルゲート形状の組み合わせを提供します。
これらは、従来の平滑チューブでは熱性能、機器のコンパクトさ、耐食性の望ましいバランスが得られないコンデンサーおよび熱交換器用途に特に適しています。
要求の厳しい用途の場合、チューブの寸法とコルゲーション形状は、チューブサイズだけでなく、完全な熱的および機械的設計に基づいて選択する必要があります。
