| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 材料: | ASME SB163 NO8825 | 応用: | 乾燥したクーラー |
|---|---|---|---|
| パッケージ: | 鉄フレーム木製ケース | ||
| ハイライト: | ドライクーラー用押出フィンチューブ,ASME SB163フィンチューブ,UNS N08825フィンチューブ |
||

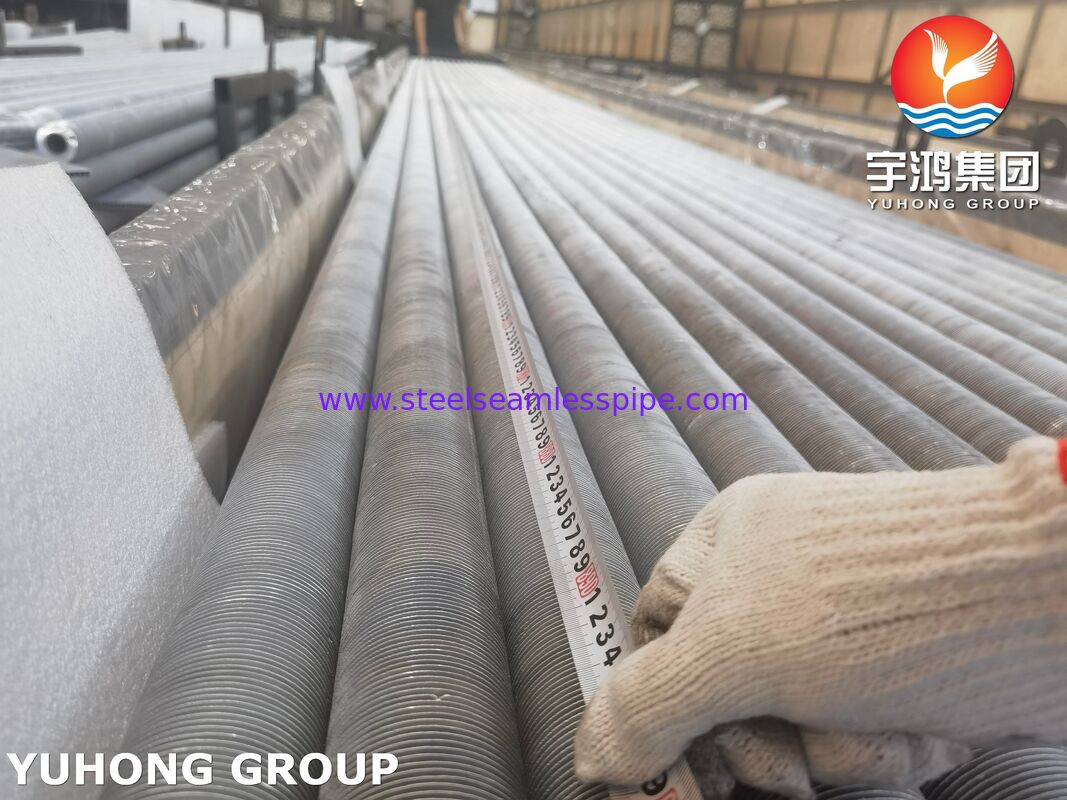

ドライクーラー用押出フィン付きチューブで製造されたASME SB163 UNS N08825 (インコロイ 825)ベースチューブは、耐食性、機械的完全性、信頼性の高い長期動作が重要となる、要求の厳しい空冷熱伝達用途向けに設計されています。
UNS N08825 は、チタン安定化処理を施したニッケル、鉄、クロム、モリブデン、銅の合金です。クロム、モリブデン、銅、ニッケルの組み合わせにより、幅広い腐食環境に対する強力な耐性が得られます。ドライクーラーサービスの場合、伝熱装置が従来の炭素鋼またはステンレス鋼チューブが提供できるよりも高いレベルの耐食性を必要とする場合、この合金を選択できます。
私たちの押出フィン付きチューブ指定された N08825 ベース チューブ上に機械的に接着されたアルミニウム スリーブまたはフィン材料を使用します。押出成形プロセスにより、フィンとチューブの間に緊密かつ継続的な接触が形成され、チューブの壁から周囲の空気への効率的な熱伝達経路が提供されます。
得られたチューブアセンブリは、次の用途に適しています。ドライクーラー、空冷熱交換器、空冷凝縮器、プロセスクーラー、その他の強制通風または誘導通風による空冷装置。
ASME/ASTM B163 は、凝縮器および熱交換器用途向けのシームレス ニッケルおよびニッケル合金チューブを対象としており、指定された合金には UNS N08825 が含まれています。
ドライクーラーは空気側の効率的な熱伝達に大きく依存します。空気は水に比べて熱伝導率が比較的低いため、一般に大きな外部伝熱面が必要です。押し出し成形されたフィンにより、コンパクトな熱交換器構成を維持しながら、有効外表面積が大幅に増加します。
のUNS N08825 ベースチューブこれは、チューブ側の環境により熱交換器が腐食性媒体にさらされる可能性がある場合、または強化された合金の性能が必要な場合に特に役立ちます。
合金には約ニッケル 38 ～ 46%、クロム 19.5 ～ 23.5%、モリブデン 2.5 ～ 3.5%、銅 1.5 ～ 3.0%、安定化のためにチタンが添加されています。
耐食性 N08825 チューブと高導電性押出アルミニウムフィンの組み合わせは、両方の機能を必要とするアプリケーションに実用的なソリューションを提供します。チューブ側の耐食性と空気側の効率的な放熱。
当社の ASME SB163 UNS N08825 押出フィン付きチューブは、次の目的で設計できます。
プロセス流体または水/グリコール混合物が直接の水の蒸発ではなく周囲の空気によって冷却される閉ループ冷却システムで使用されます。
フィン付きチューブ束を介してプロセス流体から大気へ熱を伝達する必要がある装置に適しています。
耐食性が重要な考慮事項である化学およびプロセス産業向けに指定できます。
合金の選択が動作環境によって左右される補助冷却システムやその他の空冷熱伝達装置に適用できます。
従来のステンレス鋼または炭素鋼のチューブ材料では望ましい耐食性が得られない場合は、UNS N08825 を検討できます。
押出フィン付きチューブは通常、次のもので構成されます。
UNS N08825 シームレスベースチューブ + アルミニウムフィンスリーブ + 押し出しフィンプロファイル
製造中、アルミニウムのチューブまたはスリーブがベースチューブの周囲に配置され、機械的に押し出されてフィンが形成されます。押出プロセスにより、フィン素材がチューブ表面にしっかりと密着します。
この構造には、いくつかの重要な利点があります。
ドライクーラーの場合、必要な熱負荷、空気速度、圧力降下、周囲条件、機械的要件に従って、正確なフィンの高さ、厚さ、ピッチ、単位長さあたりのフィンの数、およびアルミニウム合金を選択する必要があります。
ASME SB163 チューブ仕様は、シームレス ニッケルおよびニッケル合金チューブを最大でカバーします。外径 3 インチ (76.2 mm)、指定された壁厚制限があります。
ドライクーラーで使用される押出フィン付きチューブの場合、一般的に設計されるベースチューブのサイズは次のとおりです。
| アイテム | 代表的な範囲 |
|---|---|
| ベースチューブ外径 | 12.7～76.2mm |
| ベースチューブの肉厚 | 約1.0～4.0mm |
| 全体のフィン外径 | 約30～120mm |
| フィンの高さ | 約5～25mm |
| フィンの厚さ | 約0.8～3.0mm |
| フィンピッチ | 約1.5～6.0mm |
| チューブの長さ | 3,000～12,000mm |
| フィン材質 | アルミニウム合金、プロジェクト指定 |
| チューブ材質 | ASME SB163 UNS N08825 |
注記：これらは、普遍的な SB163 の寸法要件ではなく、一般的なエンジニアリング範囲です。最終的な寸法は、ドライクーラーの熱設計と購入者の仕様に従って確認する必要があります。
ASTM B163 は、外径/平均壁、および外径/最小壁のチューブ構成を特に認識しています。
UNS N08825 に指定されている一般的な化学物質要件には次のものがあります。
| 要素 | 要件、 ％ |
|---|---|
| ニッケル(Ni) | 38.0～46.0 |
| クロム(Cr) | 19.5～23.5 |
| 鉄(Fe) | 22.0分 |
| モリブデン(Mo) | 2.5～3.5 |
| 銅(Cu) | 1.5～3.0 |
| チタン(Ti) | 0.6～1.2 |
| マンガン(Mn) | 最大1.0 |
| シリコン（Si） | 0.5以下 |
| カーボン(C) | 最大0.05 |
| アルミニウム(Al) | 0.2以下 |
| 硫黄(S) | 0.03以下 |
ニッケル、クロム、モリブデン、銅は合金の耐食特性にとって特に重要であり、チタンは安定化をもたらします。
のためにUNS N08825 チューブ、機械的要件は、該当する製品仕様と供給状態によって異なります。一般的に参照されるアニール管の最小特性セットには次のものが含まれます。
| 財産 | 一般的な最小要件 |
|---|---|
| 抗張力 | 586MPa |
| 耐力、0.2% オフセット | 241MPa |
| 伸長 | 30% |
適用される ASME/ASTM 仕様および発注書は、供給されるチューブの最終合格値を規定する必要があります。公開されている B163 情報では、必要な機械的特性のうち、引張強さ、降伏強さ、伸び、および硬度が特定されています。
ドライクーラーサービスにおける信頼性の高いパフォーマンスを保証するために、当社の押出フィン付きチューブは、ベースチューブステージそして完成したフィンチューブステージ。
UNS N08825 の組成を検証するには、陽性物質の同定および/または実験室化学分析を実行できます。
引張試験では次のことを確認します。
これらは、ASTM B163 で取り上げられる機械的要件の 1 つです。
ロックウェル硬さ試験は、該当する仕様に従って実行できます。
ベースチューブ内の漏れや圧力を伴う欠陥を特定するために、静水圧試験を指定できます。
非破壊電気検査は、シームレスニッケル合金チューブの不連続箇所を特定するために適用できます。適用されるチューブ規格では、非破壊検査の要件と手順が指定されています。

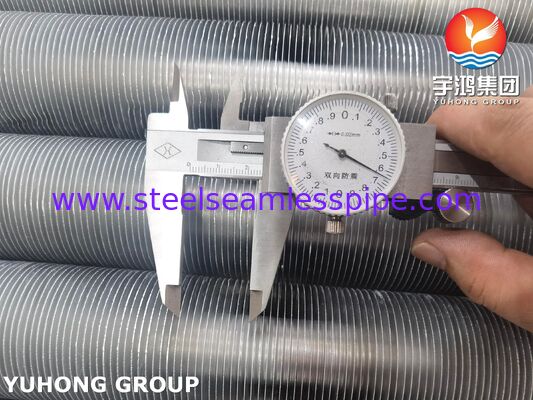

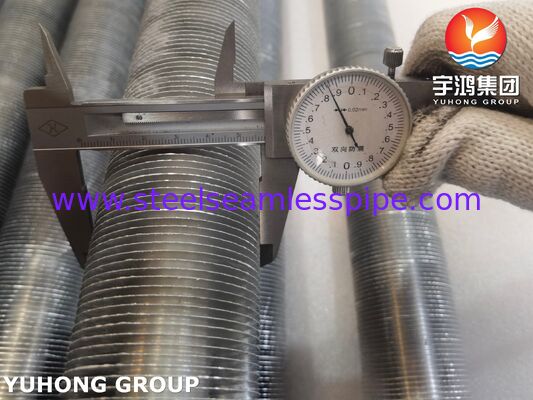

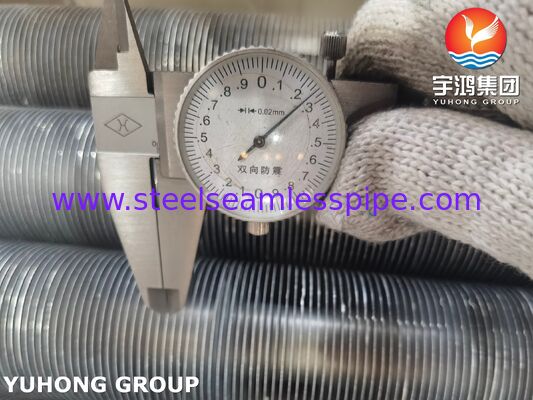

完成したチューブは次の点をチェックできます。
押出プロセスと完成したアセンブリを検査して、アルミニウム フィンと N08825 ベース チューブの間の適切な機械的かみ合いを検証できます。
チューブとフィンの表面に目に見える欠陥、へこみ、亀裂、過度の傷、変形、フィンの損傷、その他の製造上の異常がないか検査されます。
ベースチューブが UNS N08825 に対応していることを確認するために、必要に応じて確実な材料識別を提供できます。
当社の一般的な製造ルートは次のとおりです。
UNS N08825シームレスチューブ → 受入検査 → 表面処理 → アルミスリーブ組立 → 押出 → フィン成形 → 寸法検査 → フィン/チューブ接合検査 → 切断 → 最終検査 → 梱包
押出成形プロセスは、均一なフィン形状とアルミニウム フィンとニッケル合金チューブ間の密着を実現するために慎重に制御されます。
大規模なドライクーラー プロジェクトの場合、フィンの形状は以下に従ってカスタマイズできます。
耐腐食性ベースチューブ
UNS N08825 は、要求の厳しい環境向けのニッケル合金ソリューションを提供します。
高い空気側熱伝達効率
押し出しフィンにより、熱伝達に利用できる外部表面積が増加します。
フィンとチューブの強力な接触
押出成形プロセスにより、フィンとチューブが機械的に密接に接触します。
コンパクトな熱交換器設計
より大きな有効表面積により、比較的コンパクトな束内で高い熱伝達能力が可能になります。
カスタマイズ可能なジオメトリ
チューブの直径、壁の厚さ、フィンの高さ、ピッチ、厚さ、全長はプロジェクトの要件に応じて製造できます。
エンジニアリングドライクーラーシステムに最適
フィン付きチューブは、強制通風または誘起通風空冷装置に組み込むことができます。
ご要望に応じて、供給パッケージには以下を含めることができます。
プロジェクトのトレーサビリティのために、未加工の N08825 チューブから完成したフィン付きチューブの製造まで熱数を維持できます。
| パラメータ | 仕様 |
|---|---|
| 製品 | ドライクーラー用押出フィン付きチューブ |
| ベースチューブ規格 | ASME SB163 |
| ベースチューブグレード | UNS N08825 |
| 合金 | ニッケル・鉄・クロム・モリブデン・銅合金 |
| 一般商号 | インコロイ825 |
| チューブタイプ | シームレス |
| フィンタイプ | 押出フィン付きチューブ |
| 代表的なフィン材質 | アルミニウム合金 |
| 主な用途 | ドライクーラー |
| その他の用途 | ACHE、空冷式熱交換器、プロセスクーラー |
| チューブ外径 | 約12.7～76.2mm |
| チューブの長さ | 通常 3 ～ 12 m |
| フィンの高さ | 約5～25mm |
| フィンピッチ | 約1.5～6.0mm |
| 検査 | 化学検査、引張検査、硬度検査、寸法検査、静水圧検査/NDT検査、および外観検査 |
| 表面 | クリーンで有害な欠陥がない |
| ドキュメント | MTCと検査記録が利用可能 |
