| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | 埋め込まれたフィンチューブ | 材料: | ASME SA179 |
|---|---|---|---|
| 応用: | 空冷コンデンサー | パッケージ: | 鉄フレーム木製ケース |
| ハイライト: | 凝縮装置のための埋め込みのフィニング管,SA179 羽根管,空気冷却された冷却器のフリンチューブ |
||

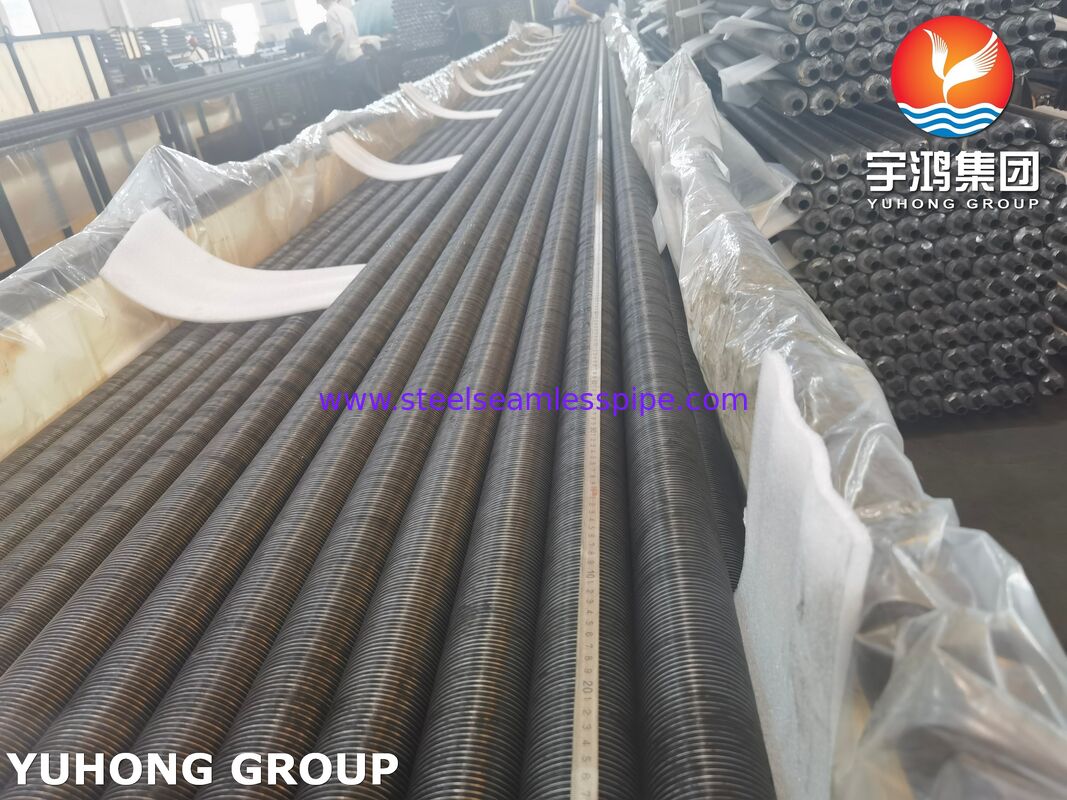

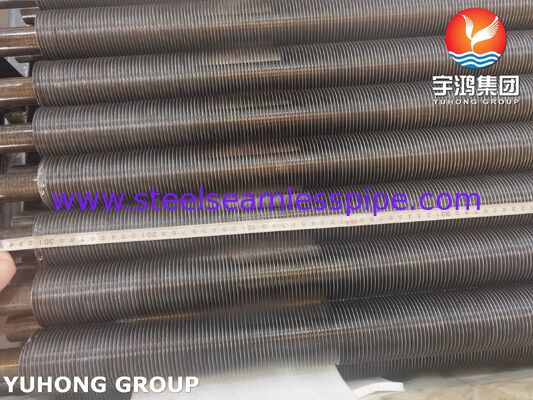

空冷コンデンサー（ACC）用埋め込みフィンチューブは、空冷コンデンサーシステムにおける空気側熱伝達性能を向上させるために設計された熱伝達チューブです。 シームレスASME SA179低炭素鋼ベースチューブと埋め込みヘリカルフィン構造で製造されたこれらのチューブは、チューブ壁とフィンの間に信頼性の高い熱経路を維持しながら、大きな外部熱伝達面積を提供します。
ASME SA179はASTM A179のASMEコード対応規格であり、熱交換器、コンデンサー、および類似の熱伝達機器を対象としたシームレス、冷間引き抜き、低炭素鋼チューブを対象としています。この規格は、チューブ外径が 1/8～3インチ（3.2～76.2 mm）。
ACC用途では、フィンはチューブ表面に精密に形成されたヘリカル溝に機械的に埋め込まれます。溝はベースチューブに作られ、フィンストリップが溝に挿入され、その後チューブが圧延されてフィンが固定されます。この構造により、安定したフィンとチューブの接続が形成され、ベアチューブよりも実質的に大きな外部表面積が得られます。
当社のSA179埋め込みフィンチューブは、 チューブ径、肉厚、フィン材質、フィン高さ、フィンピッチ、フィン厚さ、チューブ長、フィン密度、表面処理。
空冷コンデンサーは、大量の冷却水を必要とせずに、蒸気またはプロセス蒸気を大気中に熱を放散します。空気は水よりも熱伝達係数がはるかに低いため、空気側表面積が特に重要です。
埋め込みフィンチューブは、熱交換に利用可能な外部表面積を増やすことで、この制限に対処します。
主な利点は以下の通りです。
ACC設計者にとって、フィン形状は空気速度、圧力損失、外気温、熱負荷、バンドル構成、許容ファン電力に応じて最適化できます。
典型的な埋め込みフィンチューブは以下で構成されます。
1. ベースチューブ
シームレス、冷間引き抜き ASME SA179低炭素鋼チューブ。
2. ヘリカル溝
チューブの外表面に沿って連続的な溝が機械的に形成されます。
3. フィンストリップ
金属製フィンストリップ（一般的にはアルミニウムまたはその他の用途選択材料）が溝に挿入されます。
4. 機械的埋め込み
フィン挿入後、チューブを圧延してフィンをチューブ壁にしっかりと固定します。
5. 完成フィンチューブ
結果として得られるアセンブリは、チューブとフィンの間に連続的な金属熱伝達経路を維持しながら、拡大された外部熱伝達表面を提供します。
埋め込みフィン構成は、連続的な空気流、振動、熱サイクル、および繰り返し運転条件下でフィンが機械的に安定している必要がある場合に特に有用です。
| 項目 | 典型的な仕様 |
|---|---|
| 製品 | 埋め込みフィンチューブ |
| 用途 | 空冷コンデンサー（ACC） |
| ベースチューブ材質 | ASME SA179 / ASTM A179 |
| ベースチューブタイプ | シームレス、冷間引き抜き |
| ベースチューブ外径 | 約12.7～76.2 mm; その他のサイズは要求に応じて |
| チューブ肉厚 | 約1.5～5.0 mm; プロジェクト依存 |
| チューブ長 | 典型的に3,000～18,000 mm; より長い長さは要求に応じて |
| フィンタイプ | 埋め込み/機械溝付きヘリカルフィン |
| フィン材質 | アルミニウム合金またはその他の指定材料 |
| フィン高さ | 約6～25 mm |
| フィン厚さ | 約0.2～0.8 mm |
| フィンピッチ | 約1.5～8.0 mm |
| フィン密度 | 設計に応じて約125～670フィン/m |
| チューブ端部 | プレーン、ベベル加工、またはプロジェクト指定 |
| 表面仕上げ | ミル仕上げ、洗浄済み、コーティング済み、または指定仕上げ |
| 検査 | 該当する寸法、目視、材料、機械、圧力/NDT試験 |
| 規格 | ASME SA179/SA179M; ASTM A179/A179Mベースチューブ要件 |
注: 上記のフィン寸法は、SA179の必須値ではなく、一般的なエンジニアリング範囲を表しています。最終的なチューブとフィンの形状は、ACCの熱的および機械的設計から確立されるべきです。
ASTM A179自体はベースチューブを指定しており、完全な埋め込みフィン形状を指定しているわけではありません。したがって、フィン高さ、ピッチ、厚さ、埋め込み深さ、フィン材質は通常、購入者のエンジニアリング仕様またはフィンチューブメーカーの設計によって決定されます。ASTMは、熱交換器およびコンデンサー用のシームレス冷間引き抜き低炭素鋼チューブ仕様としてA179を特定しています。
ASME SA179は、シームレス冷間引き抜き低炭素鋼熱交換器およびコンデンサーチューブを対象としています。チューブは、シームレスプロセスに続いて冷間引き抜きによって製造され、最終冷間引き抜き操作後に熱処理が行われます。
低炭素組成は良好な延性と成形特性を提供し、これはチューブ表面に溝が加工され、フィンと機械的に組み立てられる場合に重要です。
| 元素 | 要求値、重量% |
|---|---|
| 炭素（C） | 0.06～0.18 |
| マンガン（Mn） | 0.27～0.63 |
| リン（P）、最大 | 0.035 |
| 硫黄（S）、最大 | 0.035 |
これらの限界値は、A179/A179M材料要件に対応しており、SA179はコード用途の関連ASME指定です。
SA179/A179ベースチューブの典型的な最小機械的要件は以下の通りです。
| 特性 | 要求値 |
|---|---|
| 引張強度 | ≥ 325 MPa (47,000 psi) |
| 降伏強度 | ≥ 180 MPa (26,000 psi) |
| 50 mmにおける伸び | ≥ 35% |
| 硬度 | ≤ 72 HRB |
比較的高い伸びの要件は、冷間引き抜きおよびその後のフィンチューブ製造中の機械的加工を受けるチューブに役立ちます。
SA179埋め込みフィンチューブの典型的な製造シーケンスは以下の通りです。
SA179シームレス低炭素鋼チューブは、適用される材料仕様に従って製造および供給されます。
ベースチューブは、必要な寸法と表面状態を達成するために冷間引き抜きされます。A179は、最終冷間引き抜きパスの後に熱処理を必要とします。
ベースチューブは、寸法精度、表面状態、材料識別、および適用される機械的要件について検査されます。
チューブの外径に制御されたヘリカル溝が形成されます。
フィンストリップがヘリカル溝内に正確に配置されます。
機械的な圧延により、チューブ材料がフィン根元に押し付けられ、溝内にフィンが固定されます。

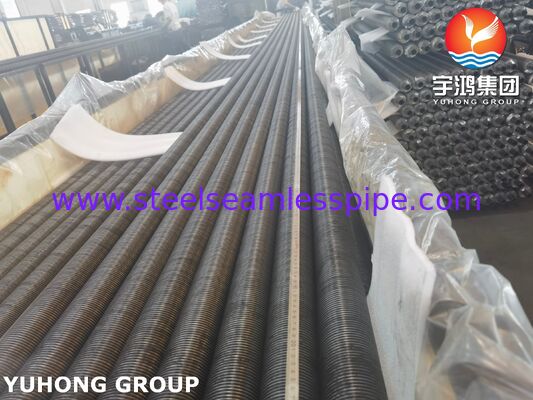

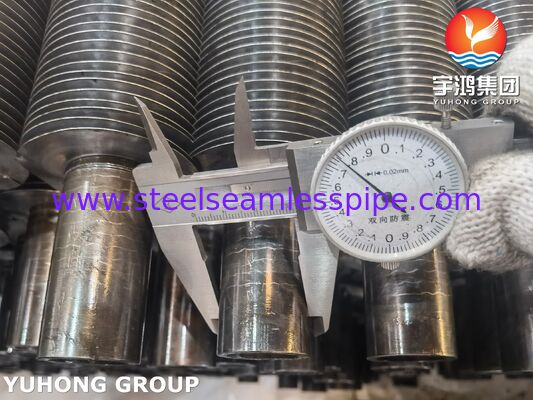

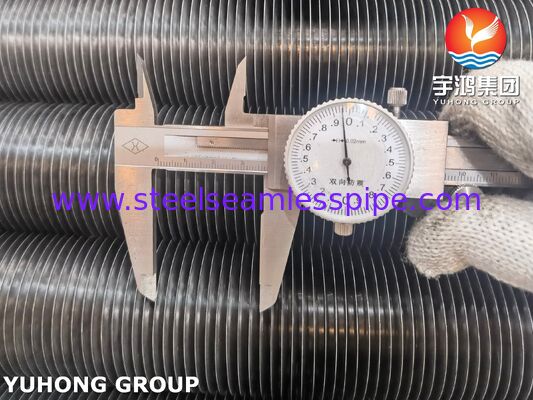

フィン高さ、ピッチ、厚さ、埋め込み状態、および全体外径が承認図面に対してチェックされます。
完成したチューブは、寸法精度、フィン取り付け、表面状態、直線度、およびその他のプロジェクト固有の要件について検査されます。
品質管理には、材料仕様で要求されるベースチューブ試験と、完成したフィンチューブの追加検査の両方が含まれる場合があります。
指定されたSA179化学組成への準拠を確認するために、熱分析および購入注文で要求される場合は製品分析が実行されます。
A179は、購入注文で要求された場合に製品分析を提供し、チューブ数量または熱識別に基づいたサンプリング規定を含みます。
引張試験は以下を検証します。
結果は指定されたSA179機械的要件と比較されます。
ロックウェル硬度試験は、ベースチューブが指定された硬度範囲内に留まっていることを確認するために実行できます。
平坦化試験は、チューブの延性と、許容できない亀裂なしに変形に耐える能力を評価します。A179には、指定された機械的試験の中に平坦化試験が含まれています。
フレアリング試験は、チューブの延性と制御された拡張中の亀裂への耐性を評価します。
フレアリング試験の代替として指定されている場合、フランジ試験は適用される要件に従って実行できます。
水圧試験は、圧力完全性を検証し、チューブ壁を通る漏れを特定するために使用されます。
購入仕様に応じて、渦電流試験などの非破壊検査またはその他の適用可能なNDTが組み込まれる場合があります。
ASTM A179および関連する一般要件は、硬度、平坦化、フレアリング、フランジ、水圧試験などの試験を参照しています。A450/A450には、非破壊試験の規定も含まれています。
完成した埋め込みフィンチューブは、以下について検査できます。
完成品は、以下について目視検査されます。
A179規格では、完成したベースチューブにスケールがないことも要求されていますが、わずかな酸化はスケールとは見なされません。
フィンは、冷却空気に利用可能な外部熱伝達表面を大幅に増加させます。
埋め込み構造はフィンをチューブに機械的に固定し、熱サイクルや振動中に接触を維持するのに役立ちます。
この構成は、長いチューブ長で製造でき、大型コンデンサーアセンブリに合わせてカスタマイズできます。
シームレスSA179ベースチューブは、コンデンサーサービスに適した滑らかな内部通路を提供します。
フィン高さ、ピッチ、材質は、熱設計と許容空気側圧力損失に応じて調整できます。
SA179は、コンデンサーおよび熱交換器チューブ用途向けの実用的な低炭素鋼オプションを提供します。
ASME SA179埋め込みフィンチューブは、以下を含むさまざまな空冷熱伝達システムに適しています。
発電用ACCシステムでは、フィンチューブは通常、大型のチューブバンドルに設置されます。高温排気蒸気または凝縮水側流体は、チューブ壁を通してフィンに熱を伝達し、ファンは外部フィン表面を横切って大気を強制または吸引します。
お客様の図面、熱計算、またはプロジェクト仕様に従って、埋め込みフィンチューブを製造できます。
典型的なカスタマイズ可能なパラメータは以下の通りです。
購入注文に従って、材料証明書、寸法検査記録、機械試験結果、および適用可能なNDT/圧力試験記録を含む検査文書を提供できます。
空冷コンデンサー（ACC）用埋め込みフィンチューブ、ASME SA179は、シームレス冷間引き抜き低炭素鋼チューブと機械的に埋め込まれたヘリカルフィンを組み合わせて、空気側熱伝達面積の増加と信頼性の高いフィンとチューブの接触を提供します。これらは、効率的な熱放散、寸法の一貫性、および耐久性のあるフィン取り付けが必要な空冷コンデンサーおよび熱交換器用途向けに設計されています。
SA179ベースチューブは、シームレス冷間引き抜き低炭素鋼熱交換器およびコンデンサーチューブの要件に準拠しており、完成したフィン形状は、ACCシステムの熱的、機械的、および設置要件を満たすように設計できます。
