| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 合板ケースまたは鉄枠木製ケース |
| 受渡し時間: | 50-120日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 5000メートル/日 |
| 製品: | スタッド付きフィンチューブ | 材料: | ASTM A335 P22 |
|---|---|---|---|
| 応用: | 不用な熱回復 | パッケージ: | 合板ケースまたは鉄枠木製ケース |
| ハイライト: | ASTM A335 P22 スタッド付きチューブ,廃棄熱回収のフィンチューブ,熱回収用スタッド付きチューブ |
||

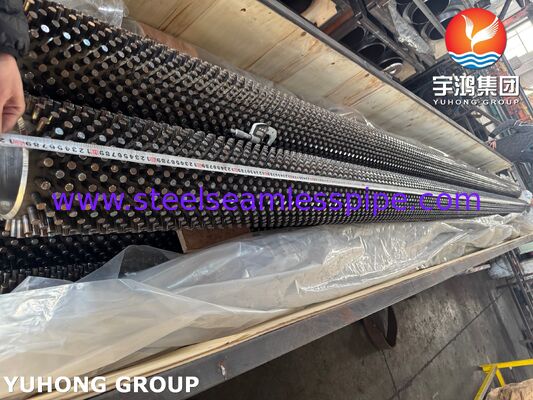

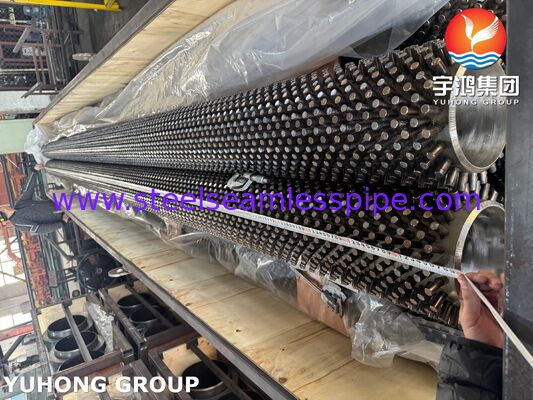

ASTM A335 P22 廃熱回収用スタッドチューブは、高温の煙道ガス、排ガス、その他の高温のプロセス流から熱エネルギーを回収するために設計された高温伝熱管です。
チューブは使用しますASTM A335 P22 シームレス合金鋼ベースチューブとして。 P22 は、約2.25% クロムおよび 1% モリブデン、高温強度、耐酸化性、熱安定性の組み合わせを提供します。外面には個別に溶接されたスタッドが取り付けられており、ガス側の有効熱伝達面積が増加します。
従来の連続フィン付きチューブとは異なり、スタッド付きチューブでは、チューブの周囲に配置された個別の円筒形または特別な形状のスタッドが使用されます。この構成は、開いたガス流路を維持しながら追加の熱伝達面を提供するため、この設計は次の用途に特に役立ちます。汚れ、粉塵、腐食性、高温の排ガス用途。
当社の ASTM A335 P22 スタッド付きチューブは、顧客の図面、熱設計要件、適用される規格、プロジェクト仕様に従って製造できます。
スタッド付きチューブの正確な寸法は、廃熱回収装置の熱計算と機械設計によって決定する必要があります。
| アイテム | 代表的な範囲/仕様 |
|---|---|
| ベースチューブ材質 | ASTM A335 P22 |
| ベースチューブタイプ | 継目無合金鋼管 |
| 外径 | 約25.4～114.3mm |
| 肉厚 | 約3.0～12.5mm |
| チューブの長さ | 約3,000～18,000mm |
| スタッドの材質 | 炭素鋼、合金鋼または指定材質 |
| スタッドの高さ | 約12.7～63.5mm |
| スタッドの直径 | 約6～25mm |
| スタッドピッチ | 約15 ～ 50 mm、または設計による |
| スタッドパターン | インライン / スタッガード / カスタマイズ |
| スタッドアタッチメント | 抵抗溶接または認定された溶接プロセス |
| 熱処理 | ASTM A335 およびプロジェクト要件に準拠 |
| 表面状態 | 製造、ショットブラスト、コーティング、または指定どおりの状態 |
| 認証 | EN 10204 3.1 / プロジェクト固有のドキュメントが利用可能 |
上記の範囲は、固定された ASTM 寸法要件ではなく、一般的な製造範囲です。最終的な寸法は通常、顧客の熱設計、図面、圧力計算、および該当する製造基準によって確立されます。
ASTM A335 P22 ベース チューブは、2 1/4Cr-1Mo合金鋼。主要な合金元素により、従来の炭素鋼チューブと比較して高温性能が向上します。
| 要素 | 化学成分、重量% |
|---|---|
| カーボン(C) | 0.05～0.15 |
| マンガン(Mn) | 0.30～0.60 |
| シリコン（Si） | ≤ 0.50 |
| リン(P) | ≤ 0.025 |
| 硫黄(S) | ≤ 0.025 |
| クロム(Cr) | 1.90～2.60 |
| モリブデン(Mo) | 0.87～1.13 |
クロム(Cr)耐酸化性と高温安定性に貢献します。
モリブデン(Mo)高温強度と長期使用時の軟化耐性が向上します。
Cr-Mo 合金システムにより、P22 は、通常の炭素鋼チューブでは長期間の性能が不十分になる可能性がある温度で動作する熱回収装置に適しています。
ASTM A335 P22 の一般的な最小機械要件は次のとおりです。
| 財産 | 要件 |
|---|---|
| 抗張力 | ≧415MPa |
| 降伏強さ | ≧205MPa |
| 伸長 | ≥ 30%* |
| 熱処理 | 指定どおりに正規化および焼き戻し済み |
| 硬度 | 該当する ASTM A335 要件に準拠 |
伸びの要件は、チューブの寸法と該当する仕様規定によって異なります。最終検査は、注文された ASTM/ASME 仕様に従って実行されます。
P22 の機械的特性により、ベース チューブは内圧、高温、熱サイクル、および廃熱回収装置で遭遇する機械的負荷の組み合わせに耐えることができます。
スタッド配置は、連続したフィン壁を作らずに外部熱伝達面を増やすように設計されています。
個々のスタッドはチューブの周囲とチューブの長さに沿って配置されます。高温ガスがスタッド表面を通過すると、追加の表面によりガス側の熱伝達が促進されます。
設計は以下を調整することで最適化できます。
粉塵や汚れの多いガス流の場合、熱および圧力損失の計算中にスタッド間の間隔も考慮できます。
当社の ASTM A335 P22 スタッド付きチューブは、制御された製造シーケンスを通じて製造できます。
ASTM A335 P22 シームレス チューブは、寸法精度、表面状態、材料識別、トレーサビリティが検査されます。
チューブの表面は洗浄され、スタッドの取り付けに適した条件が提供されるように準備されます。
スタッドは、指定された直径、高さ、形状、材料要件に合わせて製造されます。
スタッドは、チューブの材質、スタッドの材質、デザイン、プロジェクトの仕様に従って選択された制御された溶接プロセスを使用してチューブに取り付けられます。
材料仕様、溶接手順、工学設計、または顧客の仕様によって必要な場合は、適切な溶接後の熱処理または応力除去手順を適用できます。

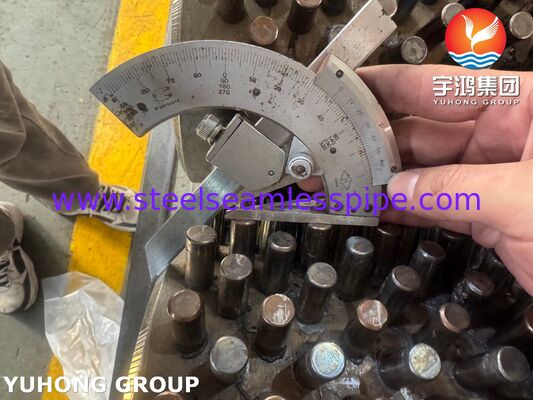

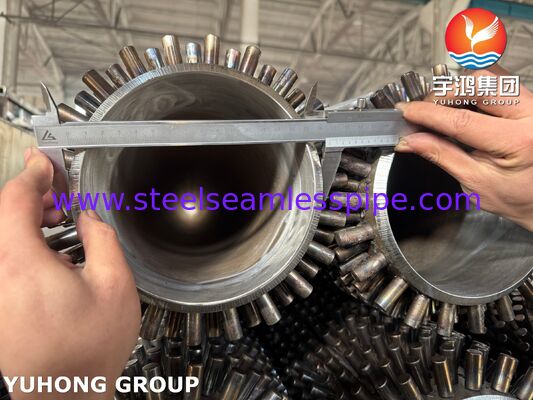

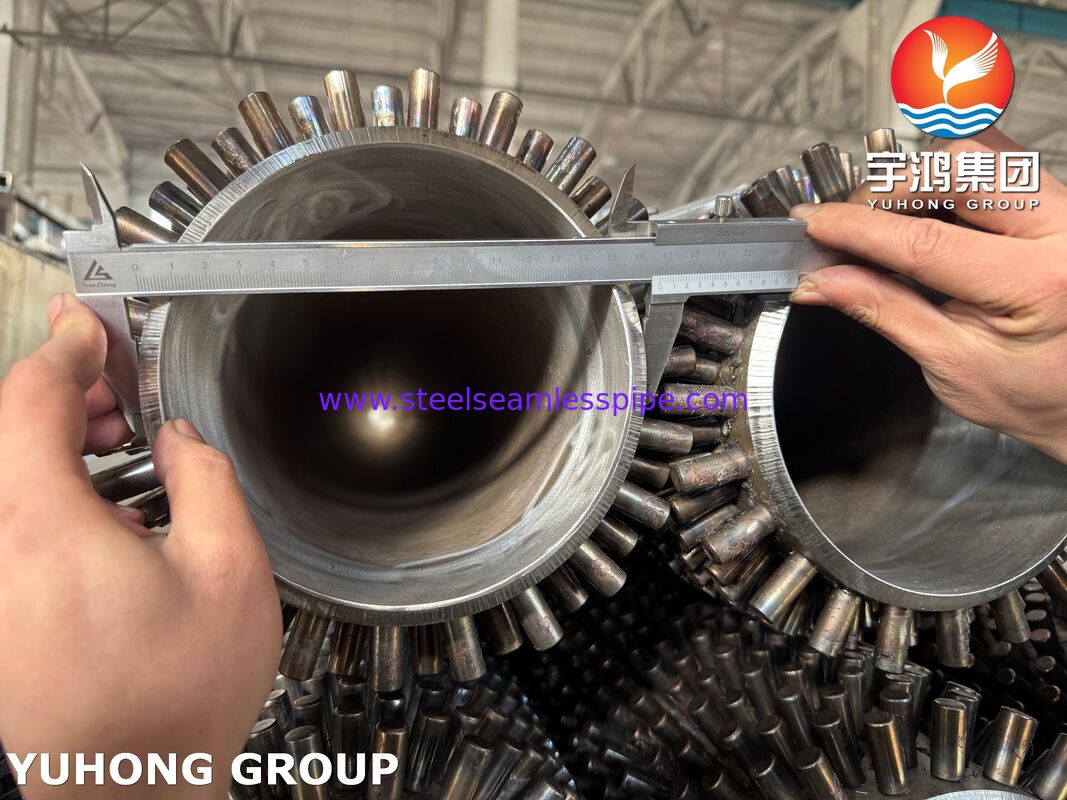

完成したチューブは、チューブの寸法、スタッドの寸法、ピッチ、位置合わせ、真直度、および全体的な仕上がりが検査されます。
合意された検査計画に従って、検査記録、材料証明書、寸法報告書、および該当する NDT 報告書を提供できます。
スタッド付きチューブの品質管理は特に重要です。保圧ベースチューブそしてスタッドアタッチメントサービスのパフォーマンスに影響を与えます。
化学分析は、ベース チューブが ASTM A335 P22 化学に準拠していることを確認するために実行されます。
引張試験では、引張強さ、降伏強さ、伸びを確認します。
硬度試験を実行して、該当する材料および熱処理要件への準拠を確認できます。
ASTM A335 および顧客の検査要件に従って、ベースチューブに対して静水圧試験を実行できます。
渦電流検査は、管内の特定の表面および表面近くの不連続性を検出するために使用できます。
超音波テストは、購入仕様、品質計画、または該当するコードで必要な場合に提供できます。
目視検査の対象範囲:
一般的な寸法チェックには次のようなものがあります。
代表的なスタッド接合部は、合意された製造手順および顧客の仕様に従って、取り付け強度または溶接品質のテストを受けることができます。
熱番号と材料の識別は、製造および最終検査を通じて生の P22 チューブから維持できます。EN 10204 3.1 材料証明書ご指定頂ければご提供可能です。
P22 は、要求の厳しい熱回収サービス向けに、従来の炭素鋼チューブよりも優れた高温機械的性能を提供します。
スタッドは外部の熱伝達面を増やし、より多くの熱エネルギーを高温ガスからチューブ内の流体に伝達できるようにします。
オープンスタッド配置は、個々の熱伝達要素間にガス流路を提供することができ、これは、灰、塵、または他の堆積物が存在する場合に有利となり得る。
個々の溶接スタッドは、振動や熱サイクルにさらされる産業機器に適した機械的に堅牢な熱伝達面を提供します。
スタッドの高さ、直径、密度、配置を調整して、熱伝達要件、ガス側の圧力降下、汚れの特性、装置の寸法のバランスを取ることができます。
ASTM A335 P22 スタッド付きチューブは、高温の排ガスから熱エネルギーを回収する廃熱回収ボイラーに使用できます。
工業炉、プロセス装置、高温生産システムによって生成される排気流からのエネルギー回収に適しています。
P22 スタッド付きチューブは、製油所および石油化学施設の特定の高温対流および廃熱回収セクションに検討できます。
スタッド配置は、熱伝達面の増加と厳しいガス側条件への耐性が必要な高温対流セクションで使用できます。
用途には、火力発電および複合サイクル発電施設における選択されたボイラーおよび熱回収面が含まれる場合があります。
P22 スタッド付きチューブは、特定の熱的および機械的設計に従って、ガス タービン排気システムに関連する選択された高温熱回収セクション用に設計できます。
装置の設計で耐久性の高い伝熱面が必要な場合、高温の燃焼ガスからの熱回収を検討できます。
お客様のご要望に応じてスタッド付きチューブを製造しますチューブの寸法、スタッドの形状、熱要件、材料仕様、および検査計画。
当社の製造および検査アプローチは以下に重点を置いています。
に必要かどうか廃熱回収ボイラー、焚きヒーター、工業炉、精製装置、発電熱回収システムASTM A335 P22 スタッド付きチューブは、耐久性のある高温熱伝達ソリューションとして設計できます。
製品：廃熱回収用スタッドチューブ
ベースチューブ:ASTM A335 P22
材料：2 1/4Cr-1Mo合金鋼
チューブタイプ:シームレス
スタッドタイプ:円筒形/長方形/カスタマイズされた
スタッドの配置:インライン / スタッガード / カスタマイズ
応用：廃熱回収
温度サービス:エンジニアリング設計に基づく高温サービス
テスト:化学分析、引張、硬度、静水圧、NDT、寸法および外観検査 (該当する場合)
ドキュメント:MTC / EN 10204 3.1 / 検査レポートはご要望に応じて入手可能です
カスタマイズ:図面や熱設計要件に応じて利用可能
