| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| モデル番号: | ワインドKLタイプフィンチューブ |
| 最小注文数量: | 10個 |
|---|---|
| 価格: | 交渉可能 |

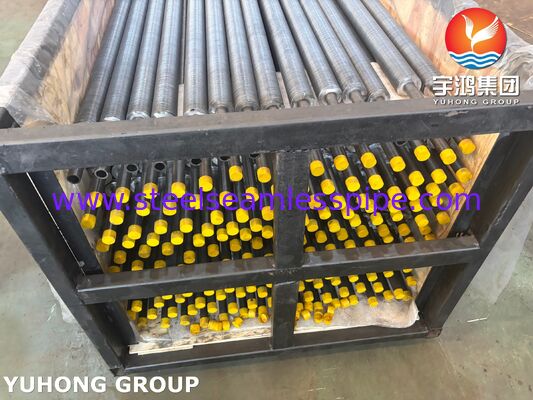

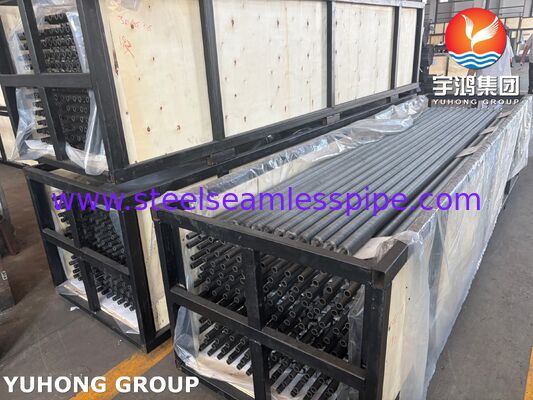

| パッケージの詳細: | 鉄フレーム木製ケース |
| 受渡し時間: | 交渉可能 |
| 支払条件: | LC、T/T |
| 供給の能力: | 月産1000トン |
| ベースチューブ材質: | ASTM A179 / ASME SA179 炭素鋼 | フィンの材質: | アルミ（AL1060・AL1100・AL1050） |
|---|---|---|---|
| チューブ外径 (OD): | 15.88–63 mm | フィンの高さ: | 6.35～25.4mm（共通10～16mm） |
| フィンの厚さ: | 0.3 ～ 0.5 mm (通常は 0.4 mm | 最大。動作温度: | 250～260℃まで |
| ハイライト: | ASME SA179 KL アルミ製のフィニングチューブ,エコノマイザー用のアルミのフィニングチューブ,熱回収のフィニングチューブ |
||

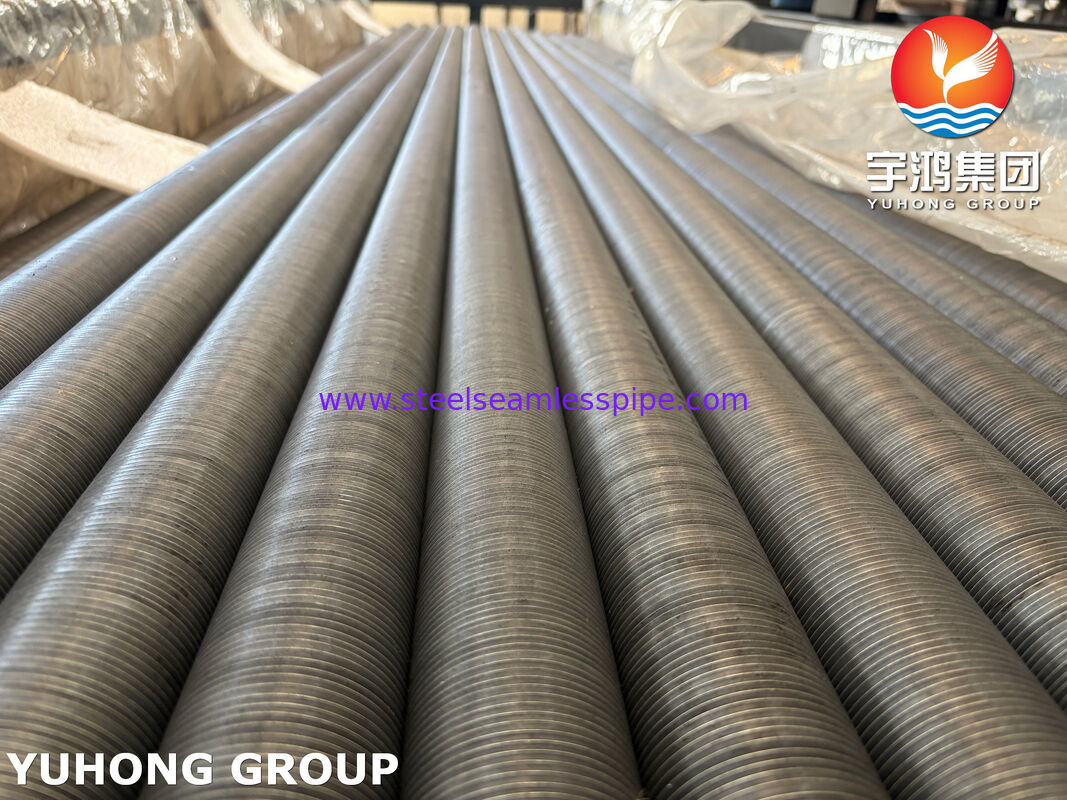

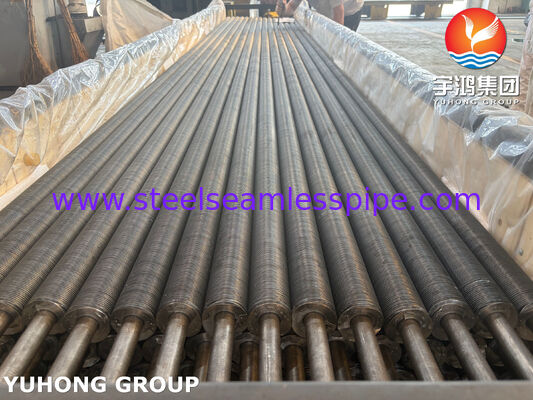

KLタイプ巻き込みフィンチューブ – ASTM A179炭素鋼ベースチューブ、アルミニウムフィン付き
KLタイプ巻き込みフィンチューブ（ナールルLフットテンションワインディングフィンチューブとも呼ばれる）は、空冷熱交換器、エコノマイザー、産業用冷却システム向けに設計された高効率熱伝達部品です。
この製品は、シームレス冷間引抜きASTM A179 / ASME SA179炭素鋼ベースチューブと高純度アルミニウム（AL1060 / AL1100）フィンを組み合わせています。独自のナールルLフットテンションワインディングプロセスにより、フィンフットとベースチューブ表面の間に強力な機械的インターロックが形成され、優れた熱伝達性能、振動耐性の向上、および250～260℃までの信頼性の高い動作を実現します。
1. ベースチューブ材質: ASTM A179 / ASME SA179炭素鋼
ASTM A179 / ASME SA179規格に製造されたシームレス冷間引抜き低炭素鋼管。外表面はフィン付け前に精密にナール加工され、機械的接着を強化します。
2. フィン材質: アルミニウム (AL1060 / AL1100)
高純度アルミニウムストリップはL字型に成形され、ナール加工されたベースチューブにテンションをかけて巻き付けられます。巻き付け後、Lフットはさらにチューブ表面にナール加工され、フィンをしっかりと固定します。
3. 埋め込み / 製造プロセス
このプロセスにより、標準的なLタイプフィンと比較して金属間接触面積が約30～50％増加し、熱抵抗が低下し、熱サイクル下での長期性能が向上します。
| 元素 | 含有量 (%) |
|---|---|
| 炭素 (C) | 0.06 – 0.18 |
| マンガン (Mn) | 0.27 – 0.63 |
| リン (P) | ≤ 0.035 |
| 硫黄 (S) | ≤ 0.035 |
ASTM A179ベースチューブの機械的特性
| 特性 | 値 |
|---|---|
| 引張強度 | ≥ 325 MPa |
| 降伏強度 | ≥ 180 MPa |
| 伸び | ≥ 35% |
| 硬度 | ≤ 72 HRB |
| 元素 | 含有量 (%) |
|---|---|
| アルミニウム (Al) | ≥ 99.6 |
| シリコン (Si) | ≤ 0.25 |
| 鉄 (Fe) | ≤ 0.35 |
| 銅 (Cu) | ≤ 0.05 |
| マンガン (Mn) | ≤ 0.03 |
| 亜鉛 (Zn) | ≤ 0.05 |
| その他 (各) | ≤ 0.03 |
| その他 (合計) | ≤ 0.10 |
| パラメータ | 標準範囲 | 標準許容差 |
|---|---|---|
| ベースチューブ外径 (OD) | 15.88 – 50.8 mm (5/8" – 2") | ±0.1 mm |
| ベースチューブ肉厚 | 1.0 – 3.0 mm (最小1.65 mm推奨) | ASTM A179に準拠 |
| フィン高さ | 6.35 – 25.4 mm (一般的 10 – 16 mm) | ±0.5 mm |
| フィン厚さ | 0.3 – 0.5 mm (一般的 0.4 mm) | ±0.03 mm |
| フィンピッチ / FPI | 2.1 – 6.0 mm / 7 – 11 FPI | ±0.2 mm / 100 mm |
| チューブ長 | 最大18,000 mm | カスタム |
| 素管端部 | 要求に応じて (通常、各端部 50 – 150 mm) | — |
KLタイプASTM A179 + アルミニウムフィンチューブは広く使用されています:
フィンチューブの専門メーカーおよび輸出業者として、当社は以下を提供します:
