エコノマイザー用のストープチューブ ASTM A335 P5合金鋼

エコノマイザー用ASTM A335 P5スタッドチューブは、高温ボイラーシステム、産業用排熱回収装置、その他の過酷な熱用途向けに設計された伝熱部品です。5Cr-0.5Moクロムモリブデン合金鋼を使用して製造されたこれらのチューブは、適切な設計の運転環境において、高温強度、耐酸化性、信頼性の高い性能を兼ね備えています。

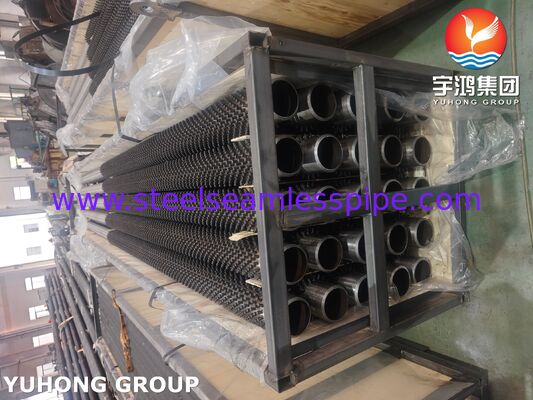

スタッドチューブは、ベースチューブの外表面に溶接された一体型金属スタッドを備えています。スタッドは、有効伝熱面積を増やし、チューブ壁と周囲のガス流との間の熱交換を促進します。これらは、ガス側の熱伝達が制限されている場合や、灰、ほこり、その他の困難なプロセス条件により従来のフィン付きチューブが不向きな場合に特に役立ちます。

ASTM A335 P5は、高温圧力サービスに一般的に関連付けられているクロムモリブデン合金鋼グレードです。その合金組成は、実際の運転条件および腐食環境を条件として、高温酸化に対する有用な耐性と、通常の炭素鋼と比較して改善された熱サービス性能を提供します。

当社のスタッドチューブは、顧客の図面およびプロジェクト仕様に合わせて製造でき、産業用エコノマイザーおよび排熱回収システムの要件を満たすために、チューブ寸法、スタッド形状、溶接手順、表面仕上げをカスタマイズできます。

• 高温合金鋼: ASTM A335 P5ベースチューブは、適切に設計された高温用途に適しています。

• 強化された伝熱面積: 溶接されたスタッドは、ガス側熱交換のための利用可能な外部表面積を増やします。

• 堅牢なスタッド取り付け: スタッド溶接は、必要な機械的完全性、サービス条件、および適用される溶接手順に従って選択されます。

• 用途の柔軟性: スタッド径、高さ、間隔、配置、チューブ長はカスタマイズ可能です。

• 産業用製造: 生産は、指定された寸法公差、検査要件、およびプロジェクトドキュメントと調整できます。

• カスタムエンジニアリング: 新規設置、交換用機器、および排熱回収システムのアップグレードに適した構成を開発できます。

スタッドチューブは、排ガスから顕熱を回収し、ボイラー給水またはその他の指定された作動流体に伝達するために、エコノマイザー設計に組み込むことができます。最終的な配置は、ボイラー設計、温度プロファイル、および許容されるガス側圧力降下に依存します。

産業用炉、燃焼システム、およびプロセス加熱プラントでは、スタッドチューブは、そうでなければ排出される排ガスから熱エネルギーを回収するのに役立ちます。

適切に設計されたスタッドチューブアセンブリは、高温合金鋼と機械的に堅牢な外部表面が必要な特定のボイラー排熱回収セクションで使用される場合があります。

精製所および石油化学プラントの排熱回収装置は、プロセス温度、圧力、および腐食条件が材料選択を正当化する場合に、合金鋼スタッドチューブを使用する場合があります。

その他の潜在的な用途には、特殊な熱酸化装置、燃焼炉排熱回収セクション、および産業用ガス冷却システムが含まれますが、これらは詳細なエンジニアリング評価の対象となります。

以下は、ASTM A335によって指定された必須寸法ではなく、代表的な製造範囲です。実際の入手可能性、公差、および設計適合性は、プロジェクト要件に対して確認する必要があります。

重要: これらの寸法は、一般的なASTM要件ではなく、製品製造の目安範囲です。スタッド材質、溶接設計、取り付け方法、および寸法公差は、製造前に合意する必要があります。

ASTM A335 P5はクロムモリブデン合金鋼です。以下の表は、一般的に指定されているP5グレードの組成限界を示していますが、該当する規格版および材料証明書で確認する必要があります。

クロム含有量は高温での耐酸化性に寄与し、モリブデンは強度と熱軟化耐性をサポートします。これらの特性のバランスにより、P5は適切に設計された高温圧力配管および伝熱装置の候補となります。

化学組成は、該当するASTM A335要件および注文書に指定された熱分析または製品分析規定を使用して検証する必要があります。

以下は、ASTM A335 P5に一般的に指定されている最小機械的要件です。製造リリース前に、該当するグレード指定、規格版、製品形態、およびその他のプロジェクト要件を確認してください。

機械的特性は、該当する材料仕様に従ってベースチューブの試験によって確立されます。スタッド溶接およびその後の熱処理は、局所的な材料特性に影響を与える可能性があります。したがって、設計によって要求される場合は、溶接資格および追加の検査を指定する必要があります。

シームレスASTM A335 P5チューブは、必要な外径、肉厚、長さ、および材料状態で調達されます。製造前に材料識別と認証を確認します。

チューブは指定された長さに切断され、端部は下流のアセンブリおよび設置要件に合わせて処理されます。

スタッドは、指定された直径、高さ、材質、および形状に合わせて製造または選択されます。スタッド材質の適合性は、運転温度、チューブ化学組成、および溶接手順に対して評価されます。

スタッドは、選択された材料および設計に適した、承認された認定溶接手順を使用して取り付けられます。ベース材料への有害な影響を制限しながら、必要な取り付け品質を達成するために溶接パラメータが制御されます。

溶接後熱処理は、該当する建設コード、認定溶接手順、材料要件、またはプロジェクト仕様によって要求される場合に実施されます。温度サイクルと記録は、該当する場合に文書化されます。

完成したチューブは、寸法チェックと指定された目視検査、溶接完全性検査、材料検証、および非破壊検査を受けます。結果は、検査および試験計画に従って記録されます。

ASTM A335 P5スタッドチューブの品質保証は、シームレスベースチューブと溶接スタッド取り付けの両方を対象とする必要があります。正確な検査範囲は、注文書、設計コード、サービス条件、および合意された受入基準によって異なります。

1. 材料証明書のレビュー
グレード、ロット番号、化学組成、機械試験結果、熱処理状態、およびトレーサビリティに関する材料試験証明書をレビューします。

2. 化学分析
認定されたミル試験結果、および要求される場合は独立した製品分析または適切な分析試験を使用して、化学組成を検証します。

3. 引張試験
該当するベースチューブ仕様および参照試験方法に従って、引張強度、降伏強度、および伸びを確認します。

4. 硬度試験
材料仕様、溶接手順、熱処理要件、またはプロジェクト検査計画で要求される場合に硬度試験を実施します。

5. 寸法検査

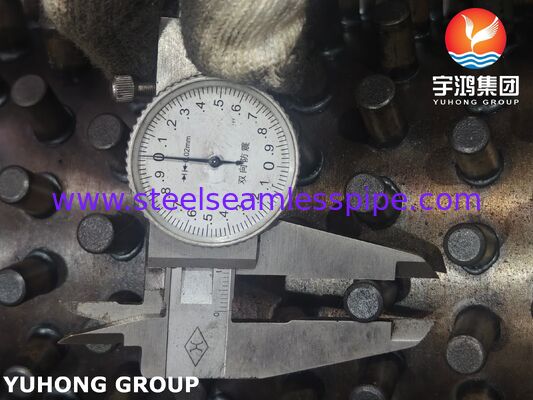

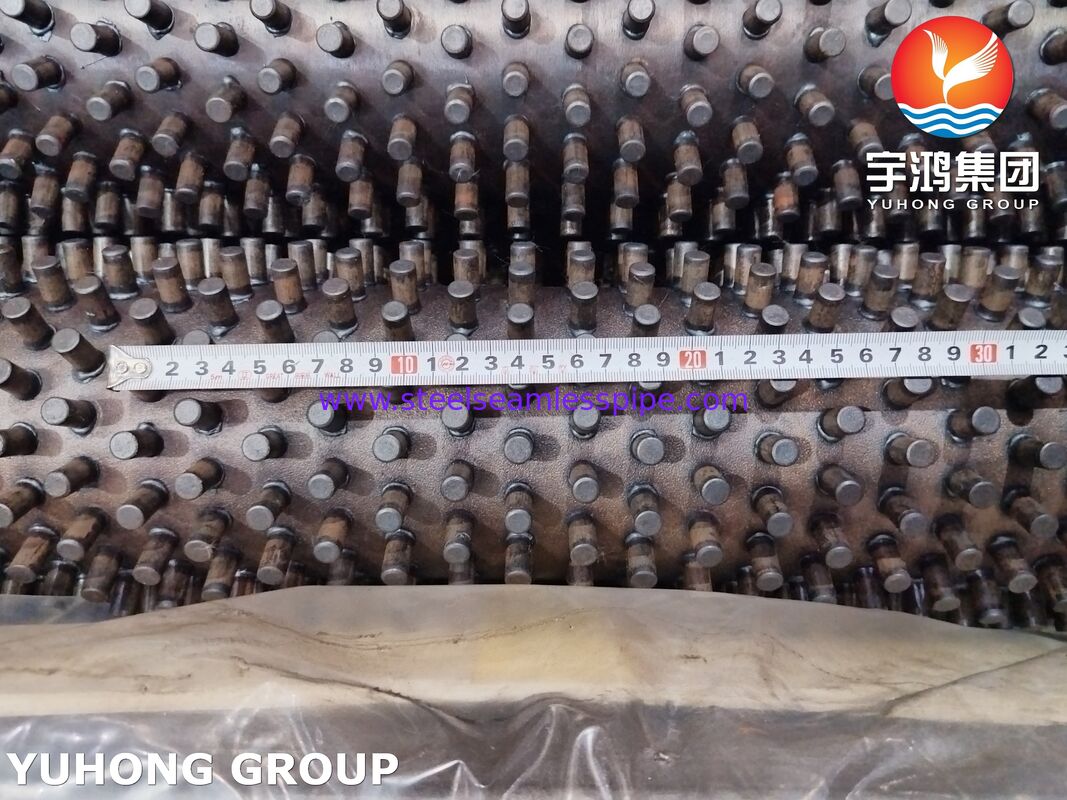

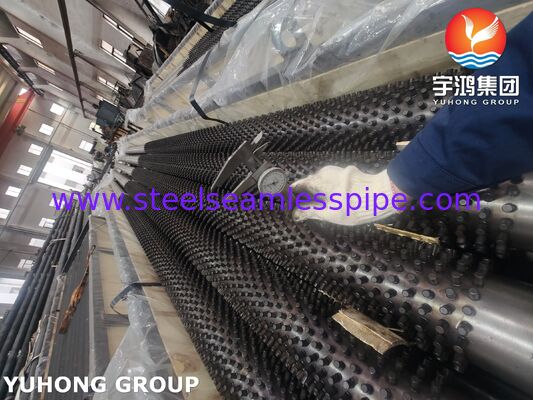

承認された図面に対して、チューブの外径、肉厚、長さ、直角度、スタッド径、スタッド高さ、スタッド間隔、および全体構成を測定します。

6. 目視検査
チューブ表面、スタッド配置、溶接外観、およびアクセス可能な溶接領域を目視検査し、欠陥、不完全な取り付け、過度のスパッタ、または許容できない表面状態がないか確認します。

7. スタッド溶接完全性試験
適切な場合は、代表的な曲げ、ハンマー、またはその他の認定された取り付け試験などの合意された検査方法を使用します。方法、サンプリング頻度、および受入基準は、承認された手順またはプロジェクト仕様によって定義する必要があります。

8. 非破壊検査
形状と予想される欠陥タイプに対して技術的に適切な場合は、液体浸透探傷試験、磁粉探傷試験、超音波探傷試験、または放射線透過探傷試験を指定する場合があります。すべての方法がすべてのスタッド溶接構成に適しているわけではなく、必要な検査範囲は事前に合意する必要があります。

9. 水圧または代替漏洩試験
ベースパイプは、該当するASTM A335要件または明示的に許可された代替手段に従って試験されます。完成したスタッドアセンブリの追加試験は、該当する設計および注文仕様に従う必要があります。

10. 熱処理検証
溶接後熱処理が必要な場合は、記録された温度サイクル、保持時間、および該当するプロセス文書を検証します。

11. 最終ドキュメント
合意された検査および試験記録、材料証明書、トレーサビリティ文書、および寸法レポートを供給します。契約で要求される場合は、溶接手順および溶接工資格記録を含めることができます。

• 同様のプレーンチューブと比較して、外部伝熱面積が向上します。

• ガス側対流が制御抵抗である場合、熱回収が改善される可能性があります。

• プロジェクト固有の熱的および機械的要件を満たすための柔軟なスタッド形状。

• 高温サービス向けの合金鋼ベース材料オプション。

• レイアウト、スタッド間隔、およびクリーニング手段が適切に設計されている場合、選択された粉塵または灰を含むガス流への適応性。

• 交換用および新規構築用機器向けの顧客図面への製造。

実際の熱伝達性能は、ガス特性、流速、チューブピッチ、スタッド形状、ファウリング、温度差、および熱交換器全体の設計に依存します。スタッドチューブは、すべてのサービスで自動的に優れた性能を提供するわけではありません。

当社は、産業用熱伝達用途向けの仕様駆動型製造に注力しています。各注文は、ベースチューブグレード、チューブ寸法、スタッド配置、取り付け手順、検査範囲、トレーサビリティ要件、および納品ドキュメントを中心に定義できます。

当社の生産計画は以下を重視しています:

• 材料グレードおよびロット番号のトレーサビリティ。

• 承認された図面に対する寸法管理。

• 定義された溶接および検査手順。

• 合意された品質計画に合わせた検査記録。

• エコノマイザー、ボイラー、および産業用排熱回収システム向けのカスタマイズ。
