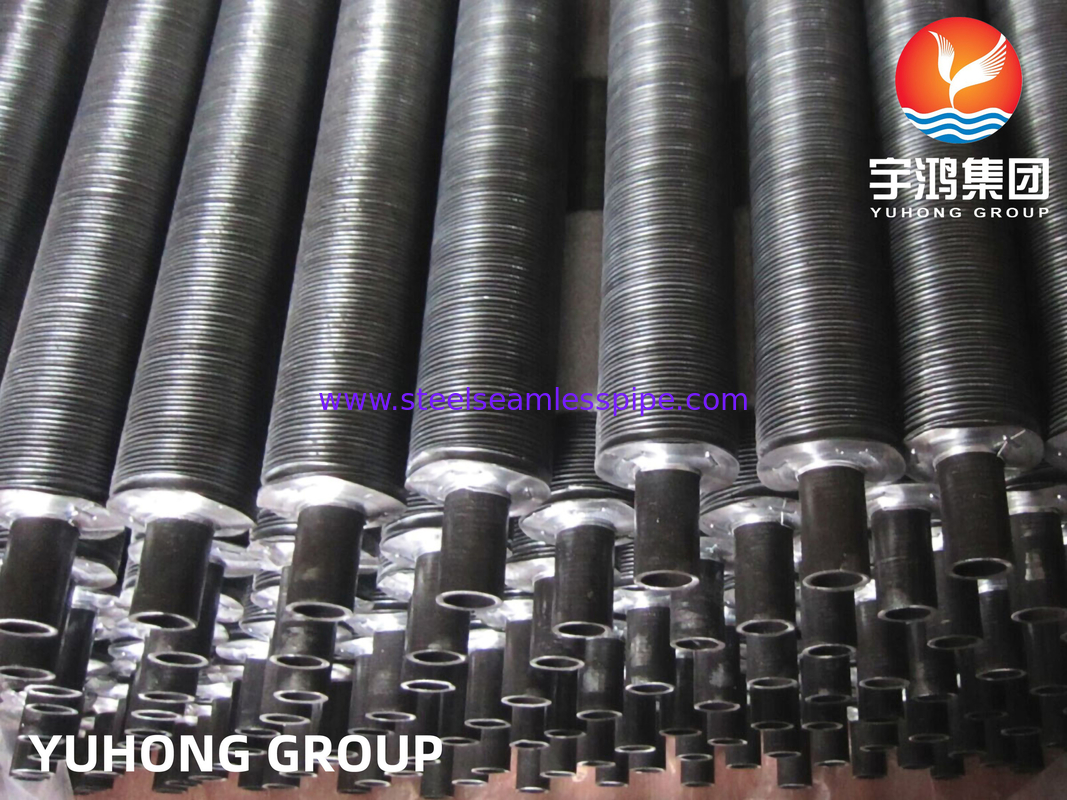

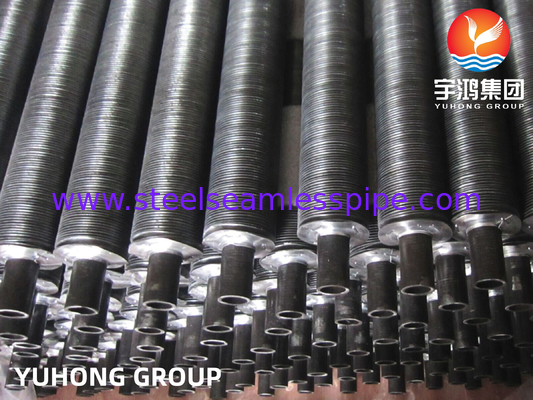

熱交換ボイラー用のASTM標準型L型フリンチューブ

KL型熱交換器用フィニングチューブ

KL型フィンネッドチューブは,フィンネッドチューブの一種である.フィンネードチューブを巻き込む前に,ベースチューブにパターンを巻き込むか,ワインダーに刃を加え,ベースチューブに巻き込む.ローリングで作られたペニント管鳴き響きを鳴らす

KL型フィニングチューブは,フィニングとチューブ間の表面接触を最大限に保ち,フィニングストライプの緊張により,プレノールされたチューブの周りに螺旋状に形成されます.改善された結合と熱伝送KL型フィンネッドチューブの最大作業温度は250°Cに達し,最大作業圧力は3.2MPaに達します.

LL型 熱交換器用フィニングチューブ

LL型フィニングチューブとは,フィニングフットがLL形 (重複するLL) にプリフォームされ,アルミニウムフィニングまたは銅フィニングのストライプが緊張下でベースチューブに貼られるフィニングチューブである.しかし脚は前もって形作られ,一脚がもう一脚に重なり,底管の保護とフィニングチューブの熱接触面を増加させる.空気予熱機最大動作温度は180°Cに達する.

"LL"の形状のフィンデザインは,動きや分離を防ぐために互いに絡み合っているフィンを備えています.フィンは管全体を保護します.縫い目のない鋼管管の表面に垂直に"LL"の形の平らなフィンを配置し,空気/ガス流に非常に低い抵抗を保ち,汚れを最小限に抑える.羽根の底は底管と接触し,羽根の長さ全体に完全なジャケットを提供します.したがって,腐食が要因であるアプリケーションに適用されます.このLLタイプフィンネッドチューブは,腐食的な環境でより高価な挤出フィンネッドの代替としてしばしば使用されます.

利点

熱を熱い液体から冷たい液体へ 管壁を通って送るのは 多くの人が羽根管を使う理由です

しかし,あなたが尋ねるかもしれません, 羽根管を使用する主な利点は何ですか? なぜこの転送を行うために通常の管を使用することはできませんか? ええ,あなたはできますが,速度ははるかに遅くなるでしょう.

羽根管を使わないので 外面は内面より大きくありません最低の熱伝達係数を持つ液体は,全体の熱伝達速度を決定します.. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

表面外では 羽根管が増殖します 羽根管を設置することで 全体の熱伝達の速度は増加しますこの方法により,特定の用途に必要な管の総数は減少し,その結果,設備の総サイズも減少し,長期的にはプロジェクトのコストも低下します多くの場合,1つのフィニング管は6つ以上の裸管を代用し,コストの1/3未満で体積の1/4未満です.

熱流体から冷たい流体へ熱を管の壁を通過させる用途では,フィンチューブを使用します.通常,空気熱交換器では,液体の一つが空気か他のガスである場合,空気側熱伝達係数がはるかに低いので,追加の熱伝達表面面積またはフィンチューブ交換器が非常に便利です.羽根管交換器の全体的なパターンの流れは,しばしば横流ですしかし,平行流または反流でもあり得ます.

熱交換器管の表面面積を増やすために使用される.さらに,羽根管は,管の外側の熱伝達係数が内側よりもかなり低いとき使用する.つまり,液体からガス,蒸気からガス,蒸気から空気熱交換機,熱流体から空気熱交換機などから熱が転送される.

この熱伝達の速度は3つの要因に左右される.[2] 各流体と管壁の間の熱伝達係数; と [3] 各液体が被曝する表面面積.
