| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| モデル番号: | 熱交換管のバンドル |
| 最小注文数量: | 1PC |
|---|---|
| パッケージの詳細: | 層木の箱/パレット |
| 受渡し時間: | 7 日 |
| 支払条件: | L/C,T/T |
| 製品名: | 熱交換管のバンドル | スタンダード: | ASTM,ASME |
|---|---|---|---|
| 材料: | 炭素鋼 ステンレス鋼 合金鋼 銅合金 | サイズ: | 購入者の図面要件としてカスタムすることができます |
| 適用する: | 管状の熱交換器、化学生産、石油産業、薬剤エネルギー力 | ||
| ハイライト: | 管束式熱交換器 ステンレス鋼殻型熱交換器,Stainless Steel Shell Bundle Heat Exchanger |
||
ステンレス鋼熱交換器 チューブバンドル Uチューブバンドル 熱交換器

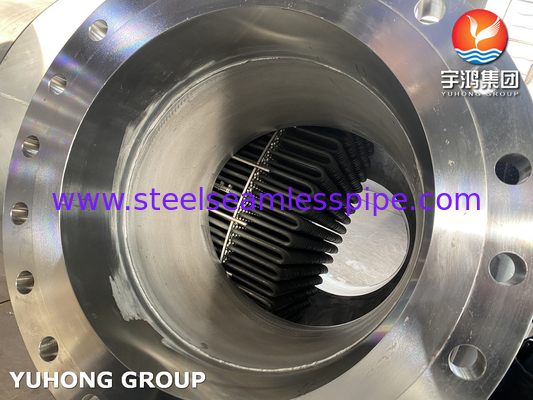

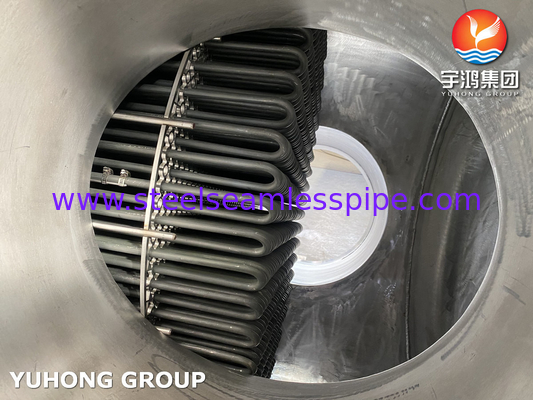

UチューブバンドルU型チューブが殻の中に収納されている.チューブはU型に曲がり,各チューブの両端が共通のチューブシートに接続されている.チューブを通って1つの流体が流れ,別の液体が殻内のチューブの外側を周って流れる間熱は管の壁を通って2つの液体間で伝わります
U管の設計により,過剰なストレスを加えたり損傷を及ぼすことなく,管の熱膨張と収縮が可能です.この設計は,2つの流体間の気温の大きな差がある場合や気温の頻繁な変化がある場合に有益ですUチューブバンドは熱伝達の効率性で知られており,熱性能が決定的なアプリケーションで使用されることが多い.石油精製などの産業で一般的に見られます化学加工, HVACシステム,そして発電.
チューブバンドル
チューブバンドル熱交換器の一般的な使用材料
管束は2種類あります.直管とU管です.特定の要件と用途に応じて,以下の管材オプションがあります.
炭素鋼管:ASTM A179/ASME SA179/179M,ASTM A192,ASTM A333,ASTM A334
合金鋼管:ASTM A213 T5,T9,T11,T22,T91
ステンレス鋼管:ASTM A213 TP304, TP304L, TP316L, TP321など
ニッケル合金管:ASTM B163 UNS N02200,N04400,N06600,N06601,NO8800,N08825など
銅管:ASTM B111 C70600,C68700,C71500,C44300など
タンクシェルマテリア オプション:
ASTM A516 GR70
ASTM A572 GR50
ASTM A537 CL1

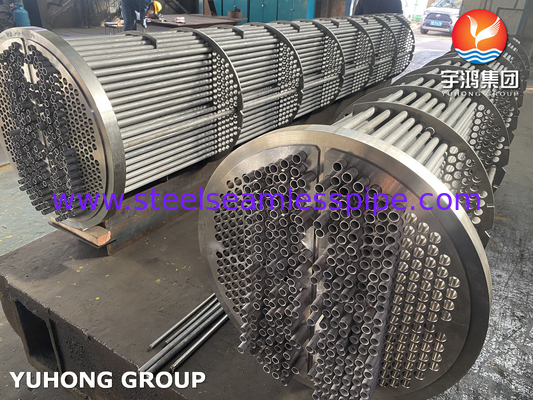

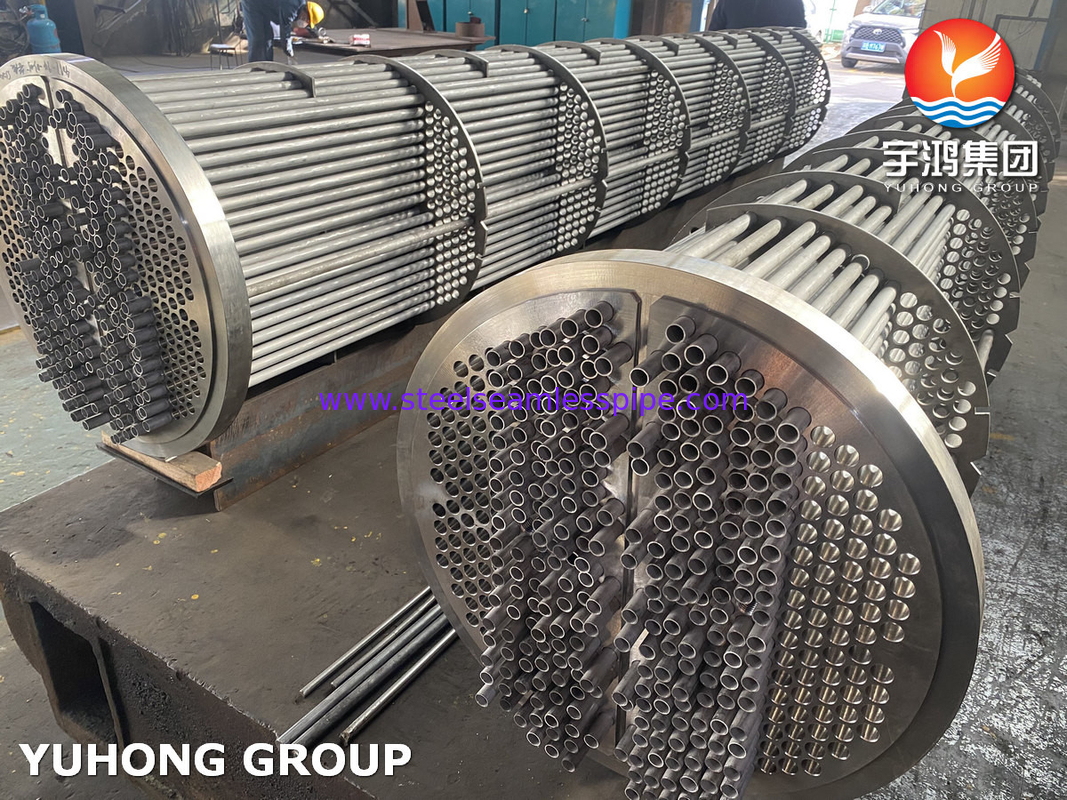

ストレートチューブバンドル vs Uチューブバンドル
両方のタイプの管束は,保守要件,コスト考慮,および運用条件などの要因に依存して,独自の利点とアプリケーションを持っています.直管とU管束の間の選択は,しばしば熱交換器システムの特定のニーズと優先順位に依存する.
ストレートチューブバンドル:
1効率的な設計で 熱い液体が直流して 管を通ります
2清掃や保守のためにタンクの殻を開くには,より多くの努力が必要です.
3Uチューブバンドルと比較して安装コストが低い

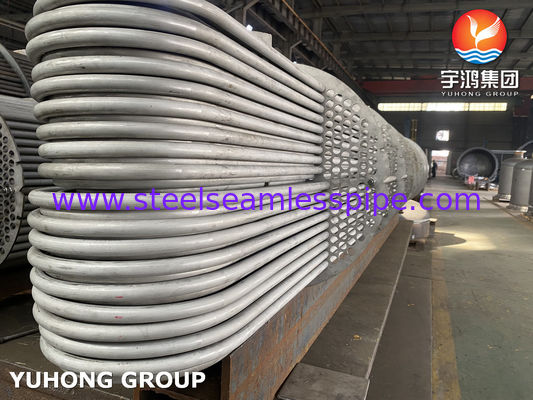

Uチューブバンドル:
1入口と出口は同じ側で メンテナンスを容易にする
2U形のチューブでは,束をストレスをかけずに熱膨張が可能になります.
3モジュラルの設計により,保守のために簡単に解体できます.
4高温の差分に適しています
申請
管束は,熱伝送を必要とする幅広い用途で使用される.いくつかの一般的な用途には,以下が含まれます.
これらの各アプリケーションでは,チューブバンドルは,熱を1つの流体から別の流体へ転送するために使用されます.例えば,HVACシステムでは,チューブバンドルは,熱水から冷たい空気へ熱を転送するために使用されることがあります.化学加工工場にいる間管束の特異的な設計は,アプリケーションの要件に依存します.
