| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ステンレス鋼、炭素鋼、合金鋼 |
| 最小注文数量: | 1セット |
|---|---|

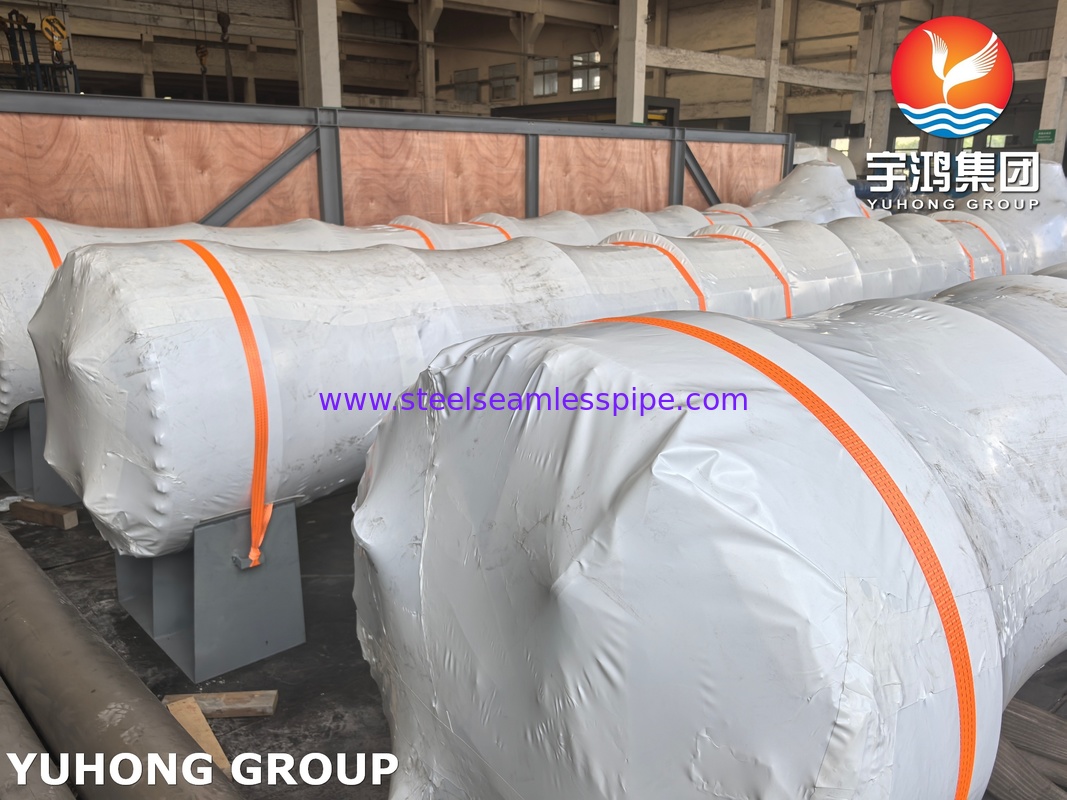

| パッケージの詳細: | 複合板ケース/鉄ケース |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| チューブ材料: | TP304、TP304L、TP316L、A179、A192 | 主要な部分: | シェル,ディッシュヘッド,ノズル,Uベンドチューブ,チューブシート,バッフル |
|---|---|---|---|
| サイズ: | 図面に従って | 標準: | ASTM TEMA |

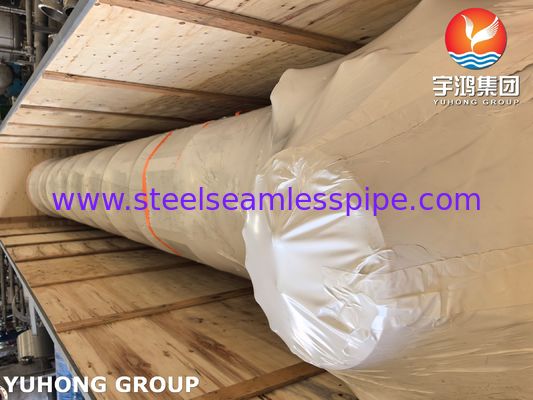

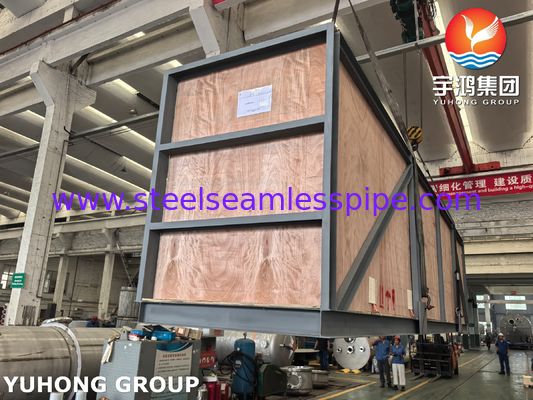

| パッケージ: | パレット、合板ケース | デザイン: | カスタマイズされた |
| ハイライト: | 熱交換器チューブバンドル（精製所用）,Uスタンプ熱交換器チューブ,チューブシートバッフル熱交換器 |
||

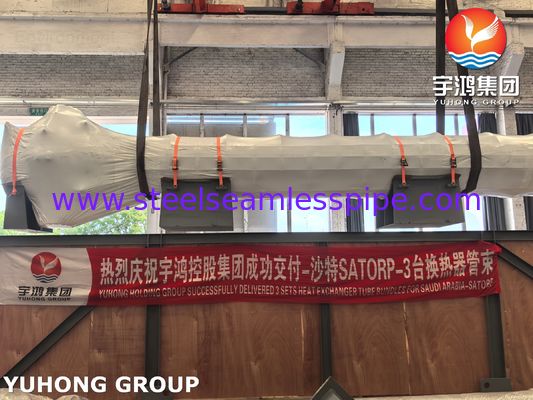

精製Uスタンプ用熱交換器チューブバンドル（チューブシートバッフル付き）
1. チューブ：これらは主要な熱伝達面です。これらは次のようになります。
ストレートまたはU字型（U字管）：ストレートチューブは両端で固定され、U字管は熱膨張を可能にします。
さまざまな材料で作られています：銅、真鍮、ステンレス鋼、チタン、または炭素鋼など、流体の腐食性、圧力、および温度に基づいて選択されます。
さまざまなサイズと厚さ：必要な熱伝達面積と圧力封じ込めによって指定されます。
フィン付き：熱伝達を向上させるために、外部フィンが付いている場合があります。
2. チューブシート：これらは、正確に穴が開けられた厚い円形の金属板です。チューブはこれらの穴に挿入され、固定されます。チューブシートは剛性のある構造を作り出し、重要なことに、シェル側の流体とチューブ側の流体を分離する圧力境界として機能します。
3. バッフル：これらは、チューブバンドルの長さに沿ってシェル内に配置されたプレートです。主な機能は次のとおりです。
チューブをサポート：チューブのたわみや過度の振動を防ぎ、故障につながる可能性があります。
シェル側の流れを指示：シェル側の流体が短い直線経路をたどるのではなく、チューブバンドルをジグザグパターンで流れるようにします。このクロスフローは、より多くの乱流を生み出すことにより、熱伝達効率を大幅に向上させます。
4. タイロッドとスペーサー：これらは、バッフルをバンドルの長さに沿って正しい位置に保持するために使用されます。
5. チャンネル/エンドキャップ：これらはチューブシートに取り付けられ、チューブ側の流体をチューブに出入りさせます。
