チューブバンドル熱交換器 コンデンサー

熱交換装置用のチューブバンドルは,液体から液体,蒸気から液体へのアプリケーションのために作ることができる.工業プロセスや商業用水温や冷却を含むアプリケーションに使用できます.

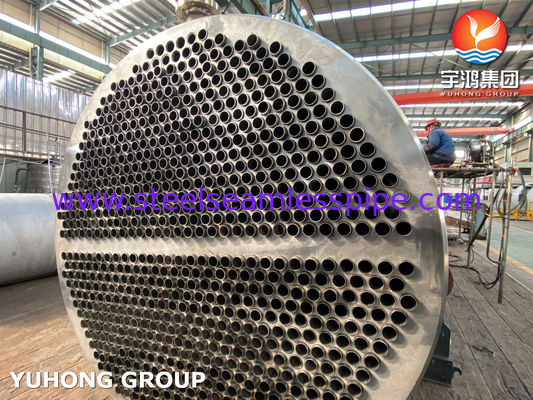

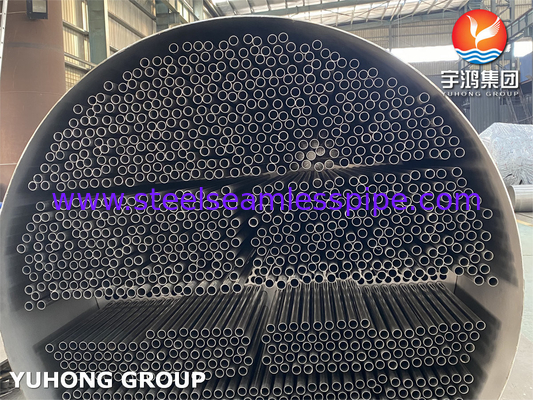

熱交換タンクを通して,熱交換器は,熱交換器の熱交換装置として使用されます.必要な温度を満たすために冷却し,他の液体を加熱することができます圧迫容器の鋼板から作る管型タンクシェルで外側を設置した,放射性コアとして密集したパイプの多くのグループを集め,熱い液体やガスが管束中に循環しているときタンクシェル水に熱を転送し,チューブ内の液体を冷却する効率的な熱交換性能をもたらす.

管束には2種類があります.直管とU管です.特定の要件と用途に応じて,以下の管材オプションがあります.

炭素鋼管:ASTM A179/ASME SA179/179M,ASTM A192

合金鋼管:ASTM A213 T5,T9,T11,T22,T91

銅管:ASTM B111 C44300,C70600,C71500

応用:

化学生産


石油産業


エネルギーパワー


医薬品

ストレートチューブバンドル VS Uチューブバンドル

ストレートチューブバンドル:最初の,かつ以前によく使用されたチューブバンドルはストレートチューブで構成されています.レイアウトの両端がオープン状態にあるため,熱液体はタンク殻の片端からもう片端まで直線で束を通ってポンプされます.このタイプは効率的ですが,タンクを開くにはより多くの努力が必要で,清掃やメンテナンスをするためにバンドを外す必要があります.ストレートチューブバンドはUチューブバンドよりも安価です..

Uチューブバンドル:推奨され,新しい一般的な使用のチューブバンドルはUチューブレイアウトです.この束の印象的な特徴は,2つの密閉室に分割されたチューブシェルキャップ上の殻の同じ側に入口と出口ポイントですU形で製造されたチューブ,それは入口室を出して,殻の反対端へ移動し,出口室の反対方向に戻ります.このタイプのレイアウトは,通常,モジュール単位としてスライドされているバンドルで,保守のために解体しやすくなります.U型チューブバンドルも高温差で適しており,ほとんどの熱膨張を緩和し,バンドルの収縮ストレスを軽減します.
