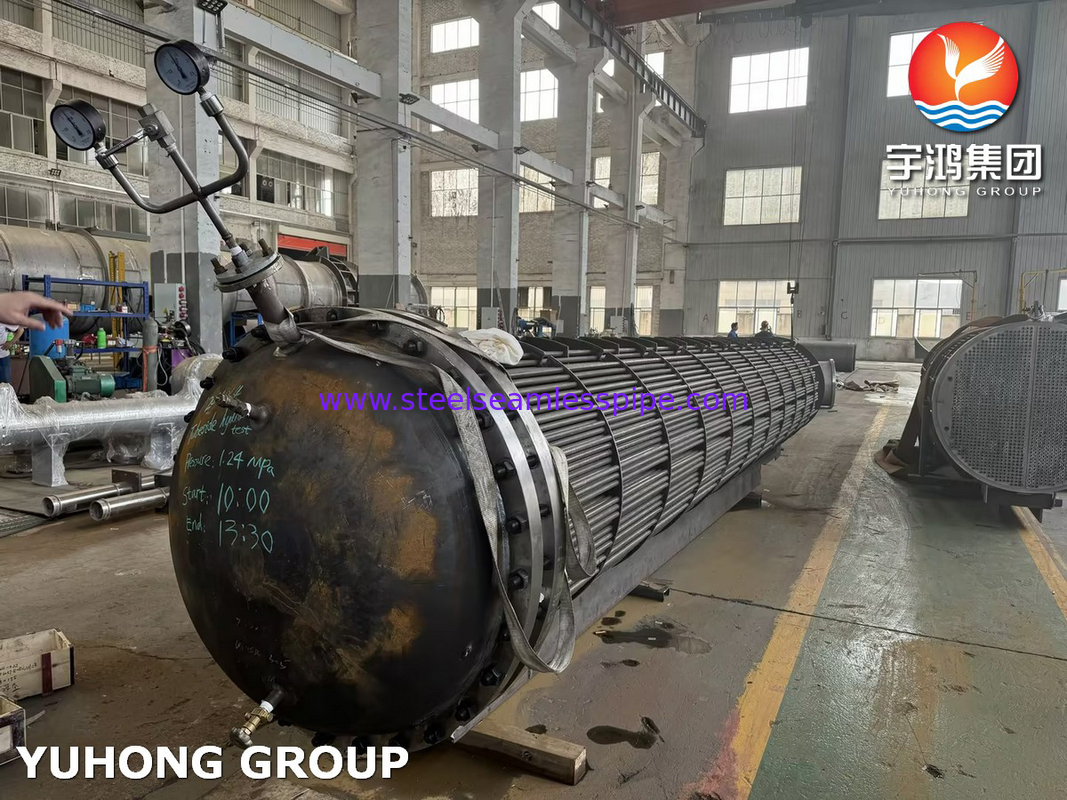

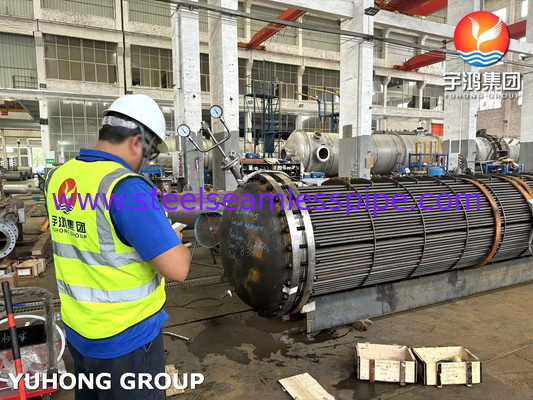

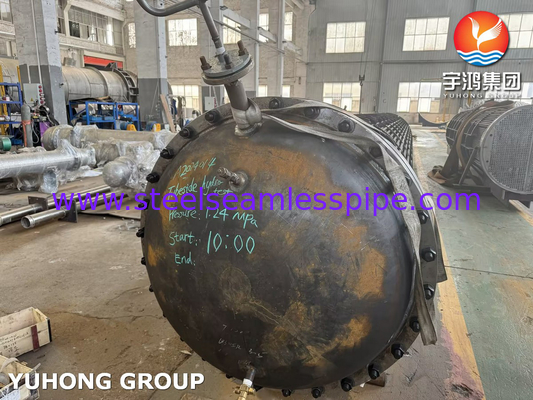

石油精製のためにカスタマイズされたチューブル式熱交換器 U-チューブバンドル

概要

管状熱交換器とは,二つの流体間の効率的な熱転送のために,様々な産業で広く使用されている熱交換器の一種である.1つの液体はチューブ内側を流れ,もう1つの液体はチューブ外側を流れます.この設計により,大きな表面面積で熱を移動させ,両流体間の熱交換を効率的にできます.

管状熱交換器は,シェルとチューブ熱交換器,ダブルパイプ熱交換器,およびマルチチューブ熱交換器など,さまざまな配置があります.高温と高圧のアプリケーションで使用されます化学加工,発電,HVACシステムなど

管状熱交換器の種類:

• 固定チューブプレート熱交換器

このタイプの交換器には 管のプレートと殻が組み込まれています補償リング (または膨張関節) は,熱膨張によって引き起こされる問題を補償するために,殻の適切な位置に追加することができます.このタイプの熱交換器はシンプルな構造と比較的低価格ですが,清掃と保守は比較的困難で,スケーリングが容易でない液体に適しています.

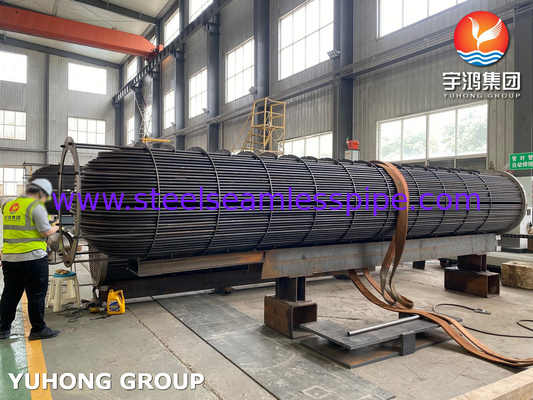

• U型チューブ式熱交換機

各管は U 形で 液体の入口と出口は 両側に位置しています 頭の中には 2つの室に分かれています熱膨張の問題を解決するために,各パイプが自由に膨張し収縮することを可能にするこのタイプの熱交換器は,シンプルな構造,軽量で,高温および高圧環境に適しています.管側を掃除するのは比較的困難で,簡単にスケールできない液体を使用する必要があります..

• フローティングヘッド熱交換機

このタイプのチューブル式熱交換器は 両端にチューブプレートがあり,片端が殻に接続されていないので,浮遊頭と呼ばれます.パイプラインが加熱されると,バンネルと浮遊頭は,温度差によって引き起こされるストレスを対抗するために軸方向に沿って自由に拡大し,収縮することができます.このタイプの熱交換器は複雑な構造であるが,比較的清掃と保守が容易であり,幅広い用途で使用することができる.小型の浮き頭が内部漏れを起こす可能性があります価格が上がる.

管状熱交換器の利点:

• 低維持費
• 高圧作業
• 高い作業温度
• 微粒や繊維製品の加工
• 簡単 に 検査 さ れ 解体 する
• 消毒プロセスにおける高い安全性
• 拡大しやすい

管状熱交換器 (固定管型板式熱交換器) 内部の組成

固定チューブプレート熱交換器の両端にある管プレートと殻は,その名前から示唆されるように,溶接によって接続され固定されます.このタイプはしばしばチューブル式熱交換器と呼ばれます.両端にチューブプレートが固定されているためしかし,ストレスの損傷を防ぐために,外殻側が機械的に清掃されず,温度差が大きい状況では使用できません.このタイプの熱交換器の普及を防ぐことはできません製造が簡単で 経済性が良し 初期性能も優れているため

適用:

• HVAC システム: 熱交換器 は,暖房,換気,空調 システム の 不可欠 な 部品 です.空気 と 液体 (水 や 冷却剤 など) の 間 に ある 熱 を 室内 の 暖かさ や 冷却 に 移し て しまう.
• 工業プロセス:多くの産業プロセスには正確な温度制御が必要です.熱交換器は,化学加工,石油精製,発電,電気発電,電気発電,電気発電などで温度を調節するために使用されます.食品加工薬剤生産も
• 冷却と冷却: 熱交換器は冷却サイクルにおいて重要な役割を果たし,冷却剤から外環境へ熱を転送し,それによって内部の空間を冷却します.
• 再生可能エネルギー:熱交換器は,太陽熱コレクターや地熱発電所などの再生可能エネルギーシステムで使用され,再生可能エネルギー源から水や空気などの利用可能な媒体に熱を転送します..
• 自動車: 自動車では,冷却システムに熱交換器を使用して,冷却液から熱をラジエーターを通じて空気に移すことでエンジン温度を調節します.
• 廃棄熱回収:熱交換器は,産業プロセスや排気ガスからの廃棄熱を吸収し,再利用し,エネルギー効率を向上させ,運用コストを削減することができます.
• 家電:冷蔵庫,エアコン,ウォーターヒーターなどの家電に存在し,必要な温度を維持するために熱の移転を容易にする.
• 熱ポンプ:これらの装置は,住宅や商業用建物で暖房または冷却目的のために,室内と屋外環境の間に熱を転送するために熱交換機を使用します.
