| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ASME U Stamp |
| モデル番号: | 管束 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 0-1000000USD |
| パッケージの詳細: | 木製の輸出箱 |
| 受渡し時間: | 30~60日 |
| 支払条件: | T/T、L/C、D/A |
| 供給の能力: | 15 SETS/MONTH |
| トューブ: | SB111 C70600 O61 | スペーサ: | SA179 |
|---|---|---|---|
| タイ棒: | SA36 | バッフル: | C46500 (海軍用ブラス) |
| サポートバフル: | C46500 (海軍用ブラス) | 侵害の版: | SA283 GR.C |
| アイ ボルト: | CS | ||
| ハイライト: | SB111 銅合金無縫チューブバンドル,C70600 銅合金のシームレスチューブバンドル,NACE MR0175 熱交換器管束 |
||

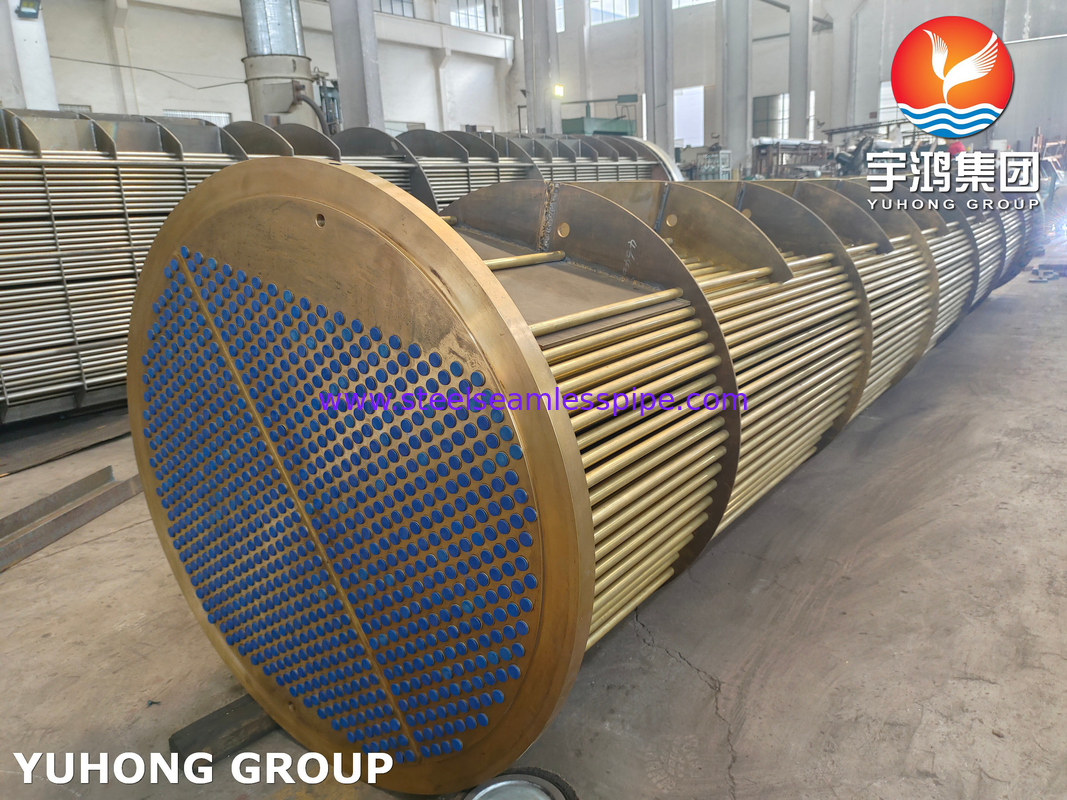

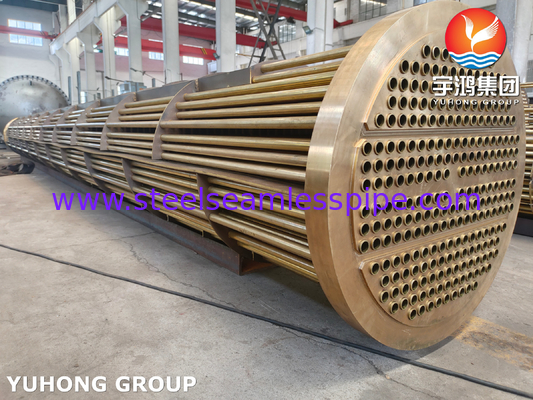

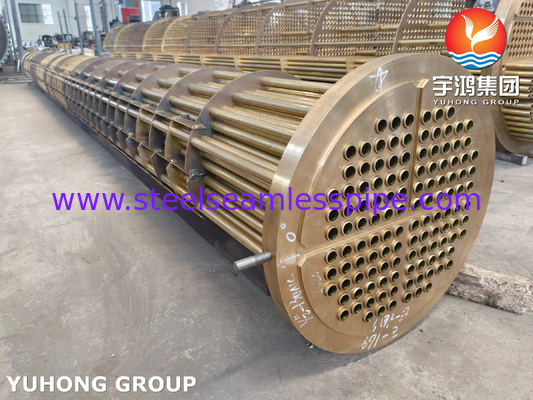

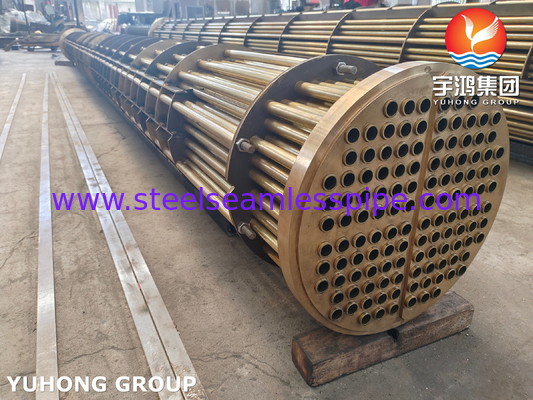

管状チューブバンドル部品 C70600 銅管バンドル ASME Viii Division 1、TEMA R
SB111 C70600 銅合金シームレスチューブバンドル
C70600 は 90/10 銅ニッケル合金 (CuNi 90/10) で、銅 90% とニッケル 10% を含んでいます。耐食性が高く、特に海水や汽水環境での耐食性に優れており、熱交換器チューブに最適です。
| 特性 | 詳細 |
|---|---|
| 材料 | C70600 (銅 90%、ニッケル 10%) |
| 主な特徴 | 高い耐食性、優れた熱伝導性、良好な溶接性 |
| 用途 | 熱交換器、コンデンサー、海洋環境、脱塩プラント |
| 規格 | ASTM B111 |
| 利点 | 応力腐食割れと浸食腐食に対する耐性 |
SB111 C70600 銅合金シームレスチューブバンドル部品リスト
-SA283 GRADE C ジャックスクリューラグ
-SA283 GRADE C ダウエルピンラグ
-SA283 GRADE C シーリングストリップ
-SA283 GRADE C スライディングプレート
-SA179 ダミーチューブ
--SA283 GRADE C エンドプレート
| コンポーネント | 機能 | 材料特性 |
|---|---|---|
| ジャックスクリューラグ | 熱交換器の配置と固定 | 適度な強度、良好な機械加工性 |
| ダウエルピンラグ | コンポーネントの正確な位置合わせを保証 | 適度な応力下で耐久性 |
| シーリングストリップ | 流体またはガスの漏れを防止 | 柔軟性があり、変形に強い |
| スライディングプレート | 運転中の熱膨張を可能にする | 繰り返し応力に強い |
| エンドプレート | チューブバンドルを囲み、固定する | 圧力下で構造的に強い |
SB111 C70600 銅合金シームレスチューブバンドルの特定の要件と処理
- KILLED CS、NORMALIZED、NACE MR0175/0103、HIC&SSC RESISTANT
| 要件 | 詳細 | 目的 |
|---|---|---|
| キルド炭素鋼 | 脱酸鋼 (シリコンやアルミニウムなど) | ボイドを減らし、靭性と延性を向上させる |
| 正規化熱処理 | 臨界温度以上に加熱し、空冷する | 結晶構造を微細化し、機械的特性を向上させる |
| NACE MR0175 準拠 | H2S 環境に耐性のある材料 | 水素誘起割れ (HIC) および硫化物応力割れ (SSC) を防止 |
| HIC 耐性 | 水素拡散による内部クラックに耐性のある材料 | 酸性環境での構造的完全性を確保 |
| SSC 耐性 | 引張応力と H2S への暴露に対する割れに対する耐性 | 圧力容器の早期故障を防止 |
熱交換器チューブの一般的な銅および銅合金グレード
| グレード | 規格 | 組成 | 特性 | 用途 |
|---|---|---|---|---|
| C70600 (90/10 CuNi) | ASTM B111 | Cu 90%、Ni 10% | - 優れた耐海水腐食性。 - 高い熱伝導率。 - 良好な強度。 |
海洋熱交換器、脱塩プラント、オフショア石油・ガスシステム。 |
| C71500 (70/30 CuNi) | ASTM B111 | Cu 70%、Ni 30% | - 90/10 CuNi よりも優れた耐食性。 - より高い機械的強度。 |
高圧海洋熱交換器、化学処理産業。 |
| C44300 (アドミラルティ真鍮) | ASTM B111 | Cu 70%、Zn 29%、Sn 1% | - 非攻撃性水中で優れた耐食性。 - 脱亜鉛化に対する良好な耐性。 |
発電所コンデンサー、HVAC システム、低腐食性水環境。 |
| C68700 (アルミニウム真鍮) | ASTM B111 | Cu 76%、Zn 22%、Al 2% | - 標準的な真鍮よりも優れた耐食性。 - 高速海水に適しています。 |
船舶コンデンサー、石油精製所、脱塩プラント。 |
| C12200 (DHP 銅) | ASTM B111 | Cu ≥ 99.9%、P ≤ 0.04% | - 高い熱伝導率。 - 優れたはんだ付け性とろう付け性。 |
家庭用および工業用熱交換器、冷凍、空調システム。 |
| C11000 (電解タフピッチ銅) | ASTM B68/B75 | Cu ≥ 99.9% | - 非常に高い熱伝導率。 - 良好な電気伝導率。 - 耐食性は低い。 |
電気熱交換器、低腐食環境。 |
| C28000 (マンツメタル) | ASTM B111 | Cu 60%、Zn 40% | - 高い耐食性。 - 良好な機械的強度。 |
工業用熱交換器、コンデンサー、配管システム。 |
