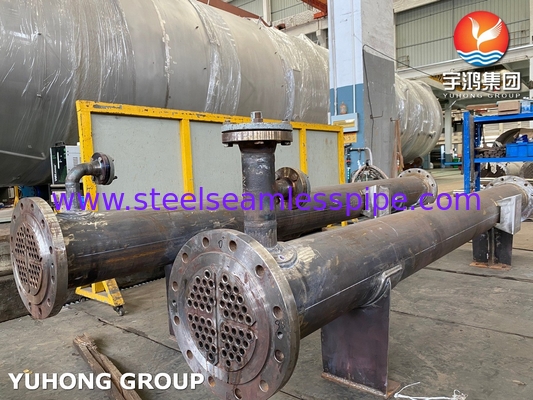

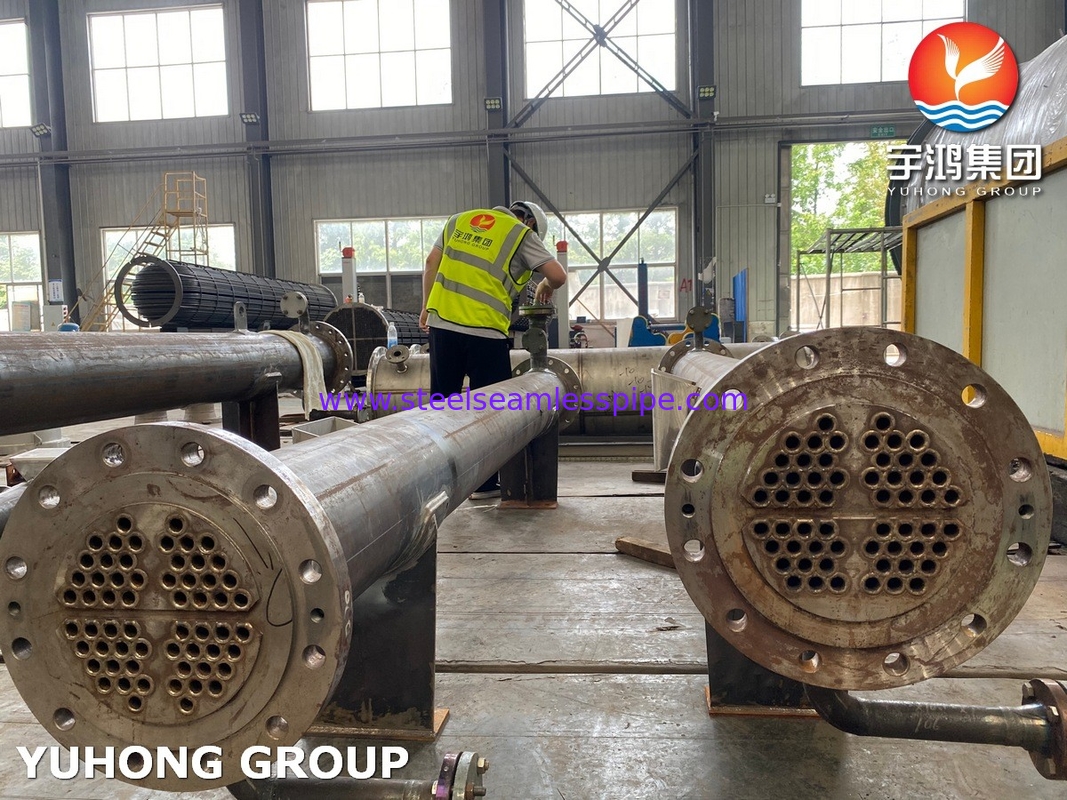

シェル＆チューブ熱交換器 ASME Section VIII Division 1 Uスタンプ認証

シェル＆チューブ熱交換器 ASME Section VIII Division 1 Uスタンプ認証

• ​​耐久性​​: SS31803チューブは、過酷な環境下での塩化物応力腐食割れ（SCC）に耐えます。
• ​​トレーサビリティ​​: すべての材料に対する完全なMTC（ミルテスト証明書）。
• ​​グローバルコンプライアンス​​: ASME、PED 2014/68/EU、およびEN 13445規格に適合しています。

SS31803チューブ＆SA-106グレードBシェル 材料構成​​

• ​​シェル​​: ASME SA106グレードB炭素鋼（高温/耐圧性）。
• ​​チューブ​​: ASTM SA789 UNS S31803二相ステンレス鋼（優れた耐塩化物腐食性、海洋/化学用途に最適）。
• ​​重要コンポーネント​​:

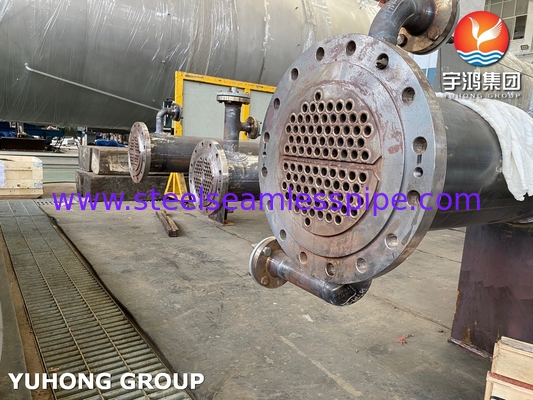

  • ​​チューブシート​​: SA266-4N + SS31803クラッド（防食二層設計）。
  • ​​バッフル/サポートプレート​​: SA516-70炭素鋼（高い構造的完全性）。
  • ​​フランジ＆ファスナー​​: SA193-B7/SA194-2Hスタッドボルト＆ナット（ASME準拠の高強度ねじ）。

​

​​ASME Section VIII Division 1準拠​​

• 材料と製造プロセスの完全なトレーサビリティ。
• 静水圧/空気圧法による設計圧力の1.5倍の圧力試験。

​

​​カスタマイズ可能な設計​​

• ​​​​オプション構成​​: 固定チューブシート、U字管、またはフローティングヘッド設計。

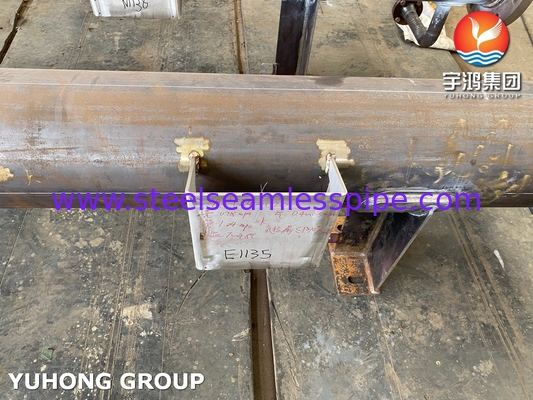

• ​​付属品​​: SA240-304銘板、SA516-70N吊り耳、およびSA36接地ボス（電気化学的安全性）。

​​​性能仕様​​

• ​​最大設計圧力​​: 1500 psi（シェル側）、1200 psi（チューブ側）。
• ​​温度範囲​​: -20℃～350℃。
• ​​表面仕上げ​​: 最適な熱伝達効率のために3.2μm Ra。
