| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASME SA179 炭素鋼シームレスチューブ、1060 アルミニウムフィン付き |
| 最小注文数量: | 1pc |
|---|---|
| 価格: | 交渉可能 |

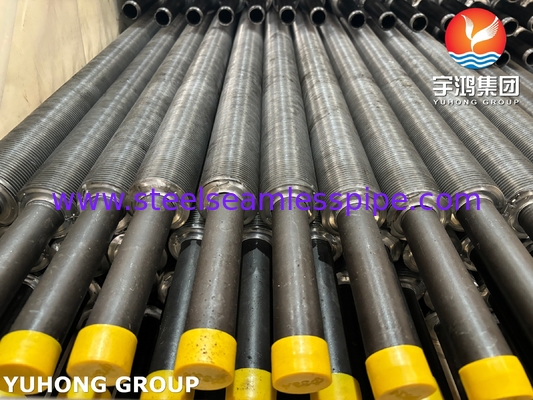

| パッケージの詳細: | 鋼製の枠付きの木製ケース (パイプの両端にプラスチックキャップがあります) |
| 受渡し時間: | ±7 営業日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 顧客の条件に従って |
| 製品名: | 傷 L型フィンチューブ | 裸のチューブの仕様と材料: | ASME SA179 |
|---|---|---|---|
| フィン素材: | アルミニウム1060 | ベアチューブ外径: | 16-63mm |
| フィンの高さ: | <17mm> | フィンの厚さ: | 〜0.4mm |
| フィンピッチ: | 2.1-5mm | タイプ: | L/ KL/ LL タイプ |
| テスト: | HT/ET | アプリケーション: | エアクーラー/ヒーター/石油化学/熱交換機 |
| ハイライト: | ASME SA179 炭素鋼フィンチューブ,シームレスL型フィンチューブ,保証付きアルミニウムフィンチューブ |
||
ASME SA179 炭素鋼シームレスチューブ、1060 アルミニウムフィン巻きL型フィンチューブ、エアクーラー/ヒーター用
ASME SA179 炭素鋼シームレスベースチューブと1060 アルミニウムL型巻きフィンは、空気側の熱性能を向上させるように設計された高性能複合熱伝達素子です。これは、ヘリカル状に巻かれた1060 アルミニウムフィンをインターロッキングL字型構成で備えた、冷間引抜きシームレス炭素鋼圧力容器（ASME SA179準拠）を特徴としています。このユニークな設計は、アルミニウムフィンの高い熱伝導率（〜200W/m·K）と機械的堅牢性を兼ね備えています -L字型フットアンカーは、気流による浸食や熱サイクル下でのフィンの緩みを防ぎます、エアクーラー、ヒーター、フィン付きチューブ熱交換器向けに設計されています。使用温度：
L字型フィンチューブの圧延によって形成された台形断面は、熱流密度分布と一致し、チューブは高い熱効率で密接に結合されているため、
フィン間の隙間によって生じる接触熱抵抗を排除します。使用温度：
230℃の特徴: 巻き付けプロセス、高い生産効率、均一な間隔、良好な熱伝達、高いフィン比、ベースパイプを空気浸食から保護できます。2.化学的および機械的特性
ASME SA179 化学組成（％）
| C | |||||
| Mn | Zn | S | Si | Cu | Si |
| 0.27 - 0.63% | ≤ 0.035% | ≥ 0.10%（通常0.25-0.50％） | ≥ 0.10%（通常0.25-0.50％） | バランス（≥ 98％） | アルミニウム1060フィン化学組成（％） |
| Al | ||||||
| Fe | Si | Cu | Mn | Zn | その他 | ≥ 99.60% |
| ≤ 0.35% | ≤ 0.25% | ≤ 0.05% | ≤ 0.40% | ≤ 0.05% | ≤ 0.40% | 機械的特性 |
コンポーネント
| 機械的性能 | 主な特徴 | ASME SA179 |
| ベースチューブ · |
適度な強度：低/中圧熱交換器に適しています。 · 適度な強度：低/中圧熱交換器に適しています。 · 適度な強度：低/中圧熱交換器に適しています。 · 適度な強度：低/中圧熱交換器に適しています。 · |
適度な強度：低/中圧熱交換器に適しています。 · 適度な強度：低/中圧熱交換器に適しています。 · 適度な強度：低/中圧熱交換器に適しています。 · 適度な強度：低/中圧熱交換器に適しています。 · 適度な強度：低/中圧熱交換器に適しています。 アルミニウム1060フィン |
| · | 硬度：23 HB。 · 硬度：23 HB。 · 硬度：23 HB。· |
振動吸収のための延性· 振動吸収のための延性3. 主な特徴 |
高効率熱伝達設計
は、空気側の熱性能を向上させるために放熱面積を最大化します優れた機械的安定性
は、振動や緩みに強く、高速気流条件に最適です耐食性コンビネーション
過酷な屋外/化学環境向け幅広い温度範囲
400℃に耐え、アルミニウムフィンは 250℃まで安定して動作します
4. 主な用途
| 寸法 | L型フィンチューブ | KL型フィンチューブ | LL型フィンチューブ |
|---|---|---|---|
| 構造 | • アルミニウムフィン、 シングルL字型フック 根元 • 線接触 ベースチューブと |
• ローレットL字型フット 設計 • 溝 機械的ロックのためにフィン根元にプレス加工 |
• 拡張L字型フット （ロングレッグ） • ダブルフック構造 根元 |
| 耐振動性 | ★★☆ （埋め込みより優れ、KL/LLより弱い） |
★★★ （優れています） |
★★★ （デュアルフックが緩みを防止） |
| 熱接触抵抗 | • 比較的 高い （線接触による制限） |
• 最も低い （ローレット加工により接触面積が増加） |
• 低い （L型と比較して改善、ただしKLより高い） |
| プロセスの複雑さ | • シンプルで成熟 （最低コスト） |
• より高い （精密ローレット加工が必要; コスト↑） |
• 中程度 （デュアルフックには精密成形が必要） |
| 最高使用温度 | ≤ 250℃（Alフィン） | ≤ 280℃ （ローレット加工が熱膨張に抵抗） |
≤ 260℃ （デュアルフックが熱疲労に抵抗） |
| 一般的な用途 | • HAVCコイル、エコノマイザー • 低振動環境 |
• 発電所空気予熱器 • 高流量/高振動ガス熱回収 |
• 空冷コンデンサー（ACC） • 船舶用熱交換器 • 中程度の振動システム |
