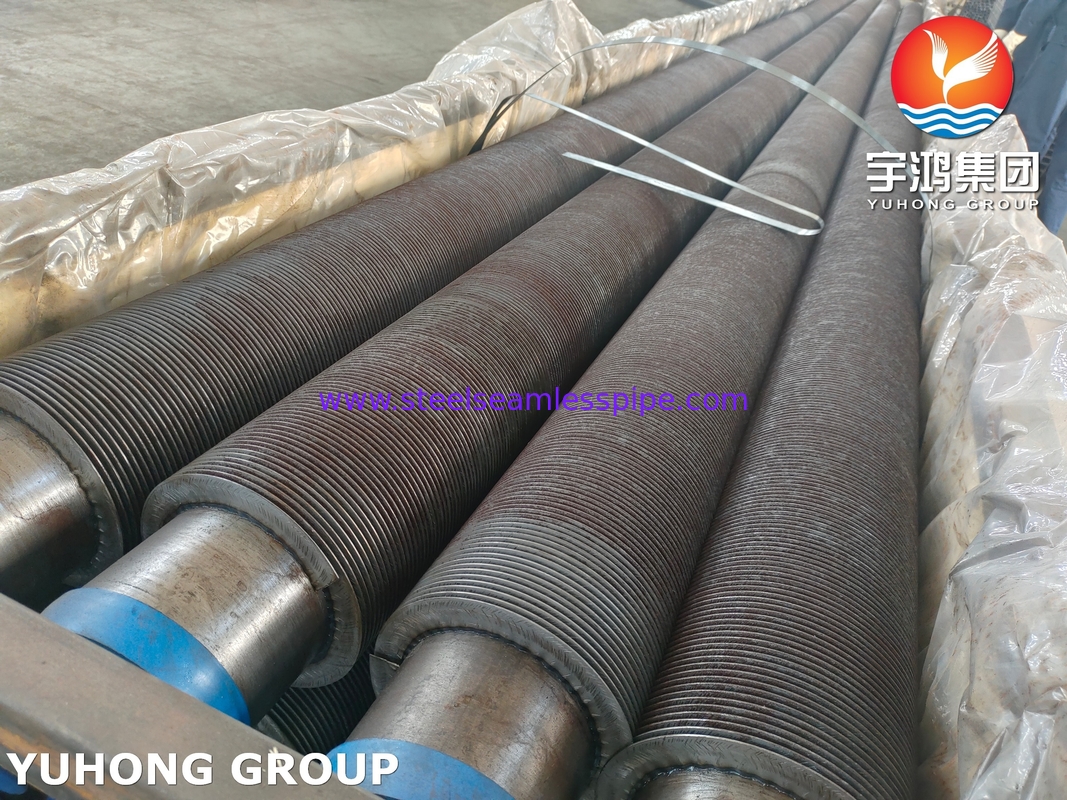

A106 GR.B カーボン・アース 熱機とエコノマイザー用スピラル・フィニング・チューブ

1. A106 Gr.B スパイラルフィンチューブの動作原理

• 高温安定性：425℃で長期間使用でき、565℃までの短時間暴露に耐えることができます。
• 高い熱伝導率：炭素鋼基材の熱伝導率は約50 W/m·Kであり、フィンとの組み合わせにより熱伝達効率が3～8倍向上します。
• 高い耐圧性：シームレス構造+厚肉設計（SCH80など）により、20 MPa以上の耐圧能力があります。
• プロセス互換性：曲げ（3D～10D曲率）や溶接（管理された炭素当量CE≦0.5%が必要）などの二次プロセスをサポートします。

2. A106 Gr.B スパイラルフィンチューブの特性と動作原理

フィンチューブは、熱伝達表面積を拡大することにより、流体（蒸気、排ガスなど）の熱を外部環境（空気など）または別の流体に効率的に伝達します。例：

• ボイラーエコノマイザー：排ガス→フィンチューブ→給水加熱。
• エアクーラー：チューブ内の高温流体→フィンによる放熱→空冷。

3. A106 Gr.B スパイラルフィンチューブ用途

• エネルギーと電力：ユーティリティボイラーのエコノマイザーおよび過熱器パイプライン。原子力発電所の二次給水システム（FAC腐食制御に注意が必要）。
• 石油化学産業：熱交換器、コンデンサー、および反応器加熱コイル。
• 工業製造：廃熱回収システム（製鉄所の排ガス利用など）。乾燥設備、工業用キルン熱交換モジュール。

4. A106 Gr.B スパイラルフィンチューブ利点

• 経済性：ステンレス鋼よりもコストが低く、ライフサイクル全体で高いコストパフォーマンスを提供します。
• 成熟した技術：シームレスチューブの大量生産における良好な一貫性と、成熟したフィン加工技術。
• 容易なメンテナンス：便利な溶接修理（クラックを防ぐために150℃に予熱する必要があります）。

5. A106 Gr.B スパイラルフィンチューブ よくある質問（FAQ）
Q：ASTM A106 Gr.B フィンチューブの最大使用温度は？
A：長期間の使用では、温度は425℃を超えないようにし、短期間の使用（起動停止など）では、最大565℃に達する可能性があります。
Q：腐食性媒体に適していますか？
A：弱腐食環境での使用に適しています。強酸/アルカリまたは高速（>15 m/s）媒体では、Crを含む低合金鋼（A672 Gr.B60など）の使用が推奨されます。
Q：溶接中にどのような特別な注意が必要ですか？
A：炭素当量（CE=%C+%Mn/6+...≦0.5%）を制御し、溶接前に150～200℃に予熱し、溶接後の冷却を遅くします。
Q：フィンチューブの品質欠陥をどのように検出しますか？
A：必須の検査項目には、静水圧試験（または非破壊検査UT/ET）、肉厚公差（公称値の87.5%以上）、および化学組成再試験が含まれます。
Q：国内材料との対応関係は？
A：直接的な同等グレードはありませんが、機械的特性はGB 8163の20#鋼に近いです（20#鋼は高温特性が弱いことに注意してください）。
