| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A179 U溶接縦方向フィン付きチューブ |
| 最小注文数量: | 依存する |
|---|---|
| 価格: | 1-150000 USD |

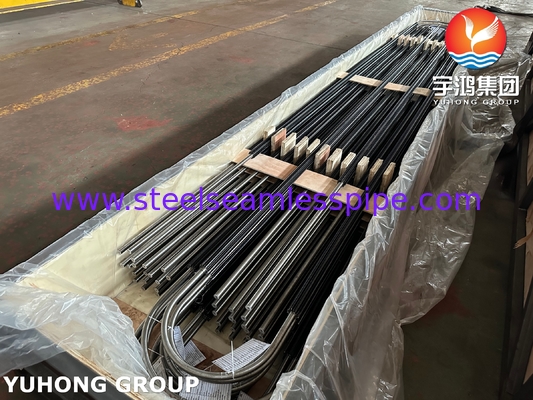

| パッケージの詳細: | 鉄のフレームを備えたポリ木製ケース |
| 受渡し時間: | 40〜90日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1500トン/月 |
| 製品: | フィン付きチューブ | フィン付きチューブタイプ: | Uを曲げた縦方向フィン付きチューブを曲げます |
|---|---|---|---|
| ベースチューブの標準と材料: | ASTM A179 | フィン素材: | 炭素鋼 |
| 溶接された縦方向フィン付きチューブのサイズと長さ: | クライアントのニーズに応じて | 溶接された縦方向フィン付きチューブパッキング: | 鉄のフレームを備えたポリ木製ケース |
| ハイライト: | ASTM A179 炭素鋼のフィンチューブ,溶接された縦方向のFinned管,油精製用U曲線フィンのチューブ |
||

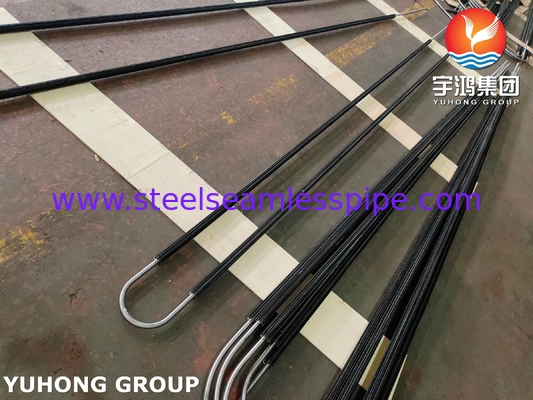

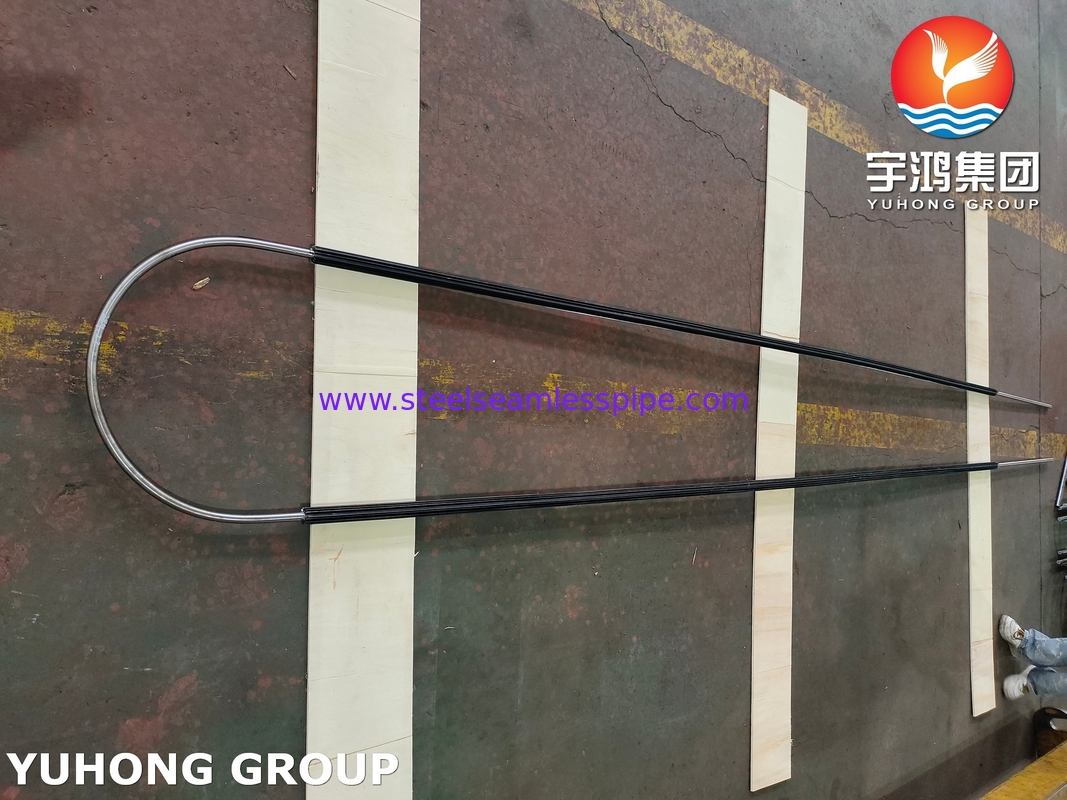

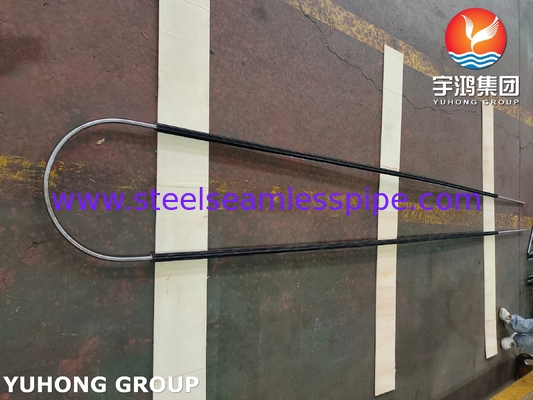

ASTM A179 石油精製プロジェクト用 U カーボン ステール 折りたたみ 溶接 縦 翼管
垂直翼管は,溶接された螺旋翼管に似ている.この溶接構造は,実際の熱伝送アプリケーションで使用することができる.縦翼構造は,通常,シェルとチューブアプリケーションで使用されます熱がペニント管の穴を通り抜ける液体と殻の穴を通り抜ける液体の間に伝わります
製造 プロセス: 縦横のフィニング管は,管の長さに沿って抵抗性でフィニングを溶接することによって製造されます.フィニングはU型です.ベースチューブは適切な長さに切断され,その後,フィニングは方向化され,チューブの長さに沿って抵抗的に溶接.
共通ベースパイプ/チューブ材料:炭素/合金鋼 (A106,A179,A335 P5,P22,P9,その他);ステンレス鋼TP304,TP316L,TP321,その他;銅合金CuNi 70/30,CuNi 90/10,その他.一般的に,フィンの材料は,ベースチューブの材料と同じです..
利点
1効果的空間内の熱伝送効率を向上させる.
2熱伝送表面に必要な設置スペースを減らす.
3設備のコストを低減し,高い運用信頼性を維持する.
4管側での圧力の低下を減らして 運用コストを下げます
5鋼管の硬さを高め 耐震性を高めます
6熱伝達を強化し 流量抵抗と金属消費を削減します
| 化学組成 | C について | ミニ | P≤ | S≤ | Si≤ |
| 0.06-0 だった18 | 0.27-0 だった63 | 0.035 | 0.035 | 0.25 | |
| メカニカルプロパティ | 張力強度 ミニ | 降力強度 ミニ | 伸縮 (%) | ||
| 47ksi 325MPa | 26ksi,180MPa | ≥35 | |||
|
* 低炭素含有は,優れた溶接性と形容性を提供しますが,硬さと耐腐蝕性を制限します. * 十分な強度と高い長さ (柔性) の組み合わせにより,機械的な衝撃に耐性があり,曲げられ,形作られる. |
|||||
試験:横面または長面張力試験,平ら化試験,粒の大きさ,燃焼試験,フレンズ試験,硬度試験,水力学試験または非破壊的な電気試験.
TO の典型的な応用シナリオil 精製工場
1熱炉の空気予熱器 (Airlpreheater):低温燃焼空気を利用して高温の煙草ガスからの残熱を回収する.縦横のペニント管の典型的な応用です煙気体は殻側 (フィニング側) を通し,空気は管側を通ります.
2. 原子炉と水化ユニット反応製品/フィード熱交換器: 冷たい原材料を予熱するために熱反応製品を使用します. プロセスガスはシェル側 (フィン側) を通ります.
3天然ガスと精製ガスのための冷却器:様々なプロセスガス流を冷却する.
4空気冷却器: 空気冷却器は通常,横向きの羽根管を使用していますが,特定の特殊なケースでは垂直の羽根管も使用されます.空気扇風機 は 羽根 の チューブ の 束 を 吹く よう に し て い ます管内のプロセス液体を冷却します
