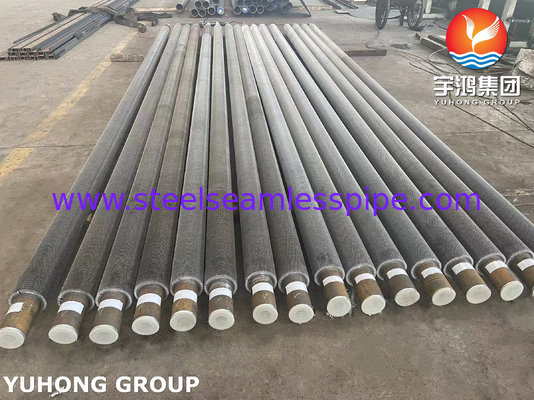

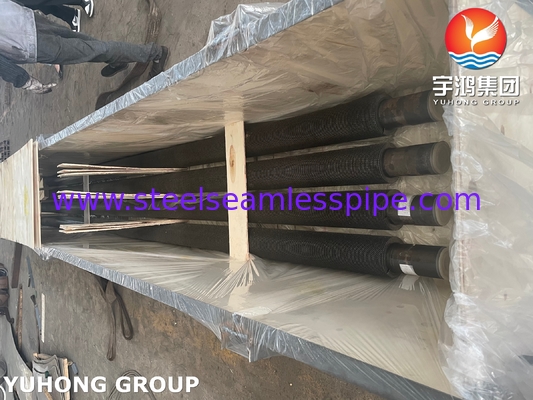

ASTM A335 P9 オイル精製コンデンサー用セレーションフィンチューブ

ASTM A335 P9 は、高温・高圧用途で広く使用されているクロムモリブデン合金鋼です。優れた強度、耐食性、熱的および機械的応力に対する耐性で知られています。ASTM A335 P9 の主な特徴は次のとおりです。

• 材料組成:

  • クロム (Cr): 8.0-10.0%
  • モリブデン (Mo): 0.90-1.10%
  • 炭素 (C)、マンガン (Mn)、ケイ素 (Si)、リン (P)、硫黄 (S) など。

• 用途:

  • 発電所
  • ボイラー
  • 熱交換器
  • 石油化学および化学産業

• 利点:

  • 高温での酸化およびスケールに対する高い耐性。
  • 優れた強度とクリープ耐性。
  • 優れた溶接性と被削性。

2. セレーション付きフィンチューブとは？

• セレーション付きフィンチューブの主な特徴:

  • 表面積の増加による熱伝導率の向上。
  • セレーション設計によるファウリングと堆積物の減少。
  • 効率的な設置のためのコンパクトで軽量な設計。

• 用途:

  • 空冷熱交換器
  • ガス冷却器
  • エコノマイザー
  • 石油およびガス処理ユニット

3. ASTM A335 P9 セレーション付きフィンチューブ

• 製造プロセス:

  • ベースチューブの製造: ベースチューブは ASTM A335 P9 合金鋼で作られており、高い強度と熱応力に対する耐性を確保しています。
  • フィンの取り付け: セレーション付きフィンは、通常、同様または互換性のある材料で作られており、らせん状に巻き付けられ、ベースチューブにしっかりと取り付けられます。取り付けは、高周波溶接や機械的ラッピングなどの技術によって実現できます。
  • フィンのセレーション: フィンはセレーション（ノッチ）されており、流体流に乱流を発生させ、熱伝達効率を向上させます。

• 仕様:

  • 材料:
    • ベースチューブ: ASTM A335 P9
    • フィン: 炭素鋼、ステンレス鋼、または合金鋼
  • チューブの寸法:
    • 外径 (OD): 設計要件による (通常 1 インチから 8 インチ)
    • 肉厚: ASTM A335 P9 規格による

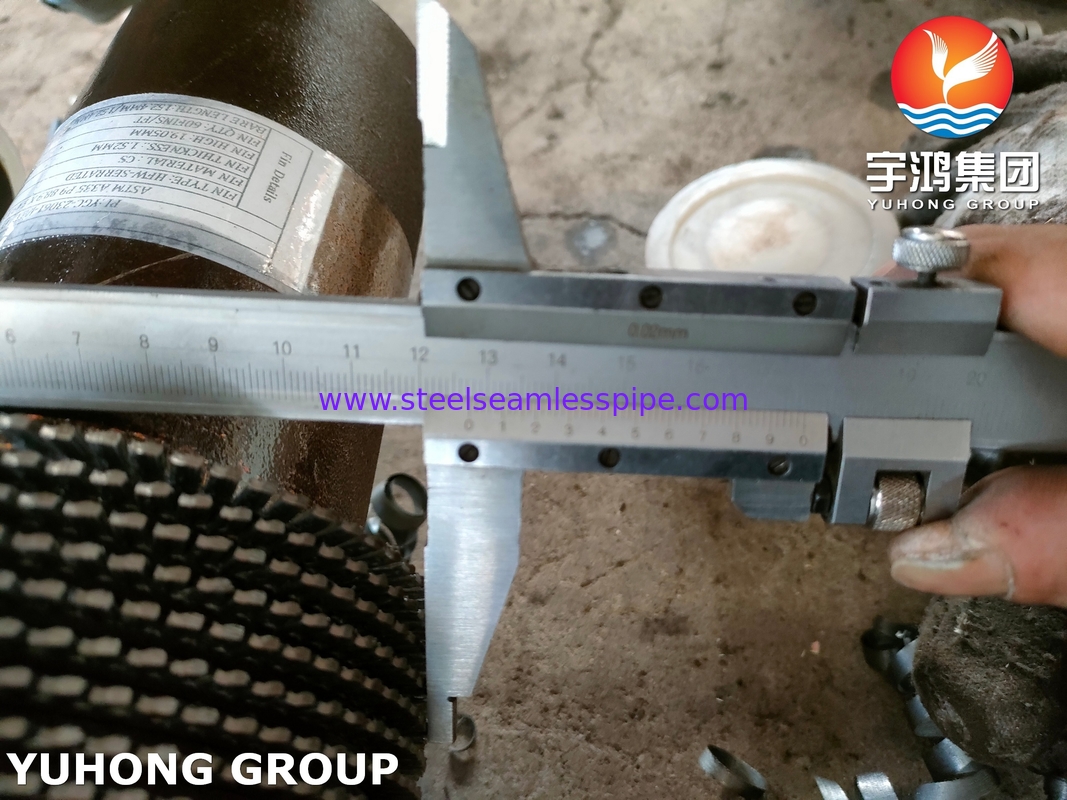

  • フィンの寸法:
    • フィン高さ: 通常 5mm～15mm
    • フィンピッチ: 2mm～10mm
    • フィン厚さ: 0.5mm～1.5mm
  • 動作条件:
    • 温度: 最大 600～650℃ (材料選択による)
    • 圧力: 高圧システムに適しています

4. ASTM A335 P9 セレーション付きフィンチューブの利点

• 高い熱効率: セレーション設計により、流体流に乱流が発生し、熱伝達率が向上します。
• 耐久性: P9 合金鋼ベースチューブは、高温、酸化、および熱応力に対する優れた耐性を提供します。
• 耐食性: P9 のクロムとモリブデンは、腐食とスケールに対する耐性を高めます。
• 省エネ: 熱伝達効率の向上により、エネルギー消費と運用コストが削減されます。
• カスタマイズ: セレーション付きフィンは、用途の要件に合わせて特定の寸法、ピッチ、および厚さに調整できます。

5. ASTM A335 P9 セレーション付きフィンチューブの用途

• 発電:

  • 蒸気ボイラー
  • エコノマイザー
  • 熱回収蒸気発生器 (HRSG)

• 石油化学および精製:

  • 空冷熱交換器
  • プロセスヒーター
  • ガス冷却器

• 石油およびガス:

  • オフショアプラットフォーム
  • ガス処理プラント
  • LNG ターミナル

• 化学処理:

  • 化学反応器の熱交換器
  • コンデンサーとエバポレーター

6. 品質基準と試験

• 材料試験:

  • 化学組成分析
  • 機械的特性試験 (引張強度、硬度など)

• 非破壊検査 (NDT):

  • 超音波検査
  • 放射線透過試験
  • 渦電流検査

• 寸法検査:

  • チューブとフィンの寸法の検証
  • フィンの取り付けの完全性

• 運用試験:

  • 熱性能試験
  • 耐食性評価

7. 結論
