| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| モデル番号: | ASTM A182 F304L ステンレス鋼特殊フランジ |
| 最小注文数量: | 1個 |
|---|---|
| パッケージの詳細: | 合板箱/パレット |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | ステンレス鋼フランジ | 材料: | ASTM A182 F304L |
|---|---|---|---|
| サイズ: | 1/2 "から48" | 形: | 習慣はバイヤーの引く条件として、できる |
| プレッシャー: | クラス150/300/600/9001500/2500 | フランジの顔: | 平面（FF）、上げ面（RF） |
| 応用: | 石油、化学物質など、フィッティングと接続、ビール | ||
| ハイライト: | ASTM A182 F304L ステンレス鋼フランジ,鍛造特殊形状フランジ,カスタムステンレス鋼フランジ |
||

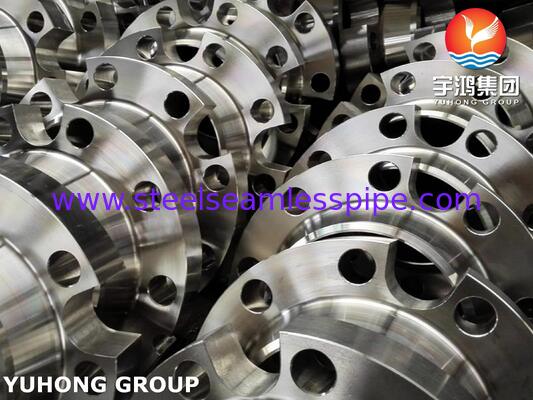

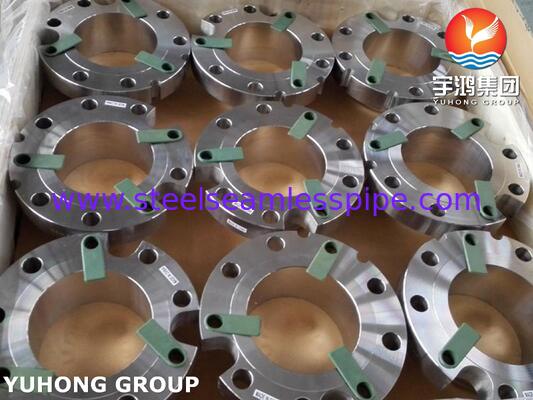

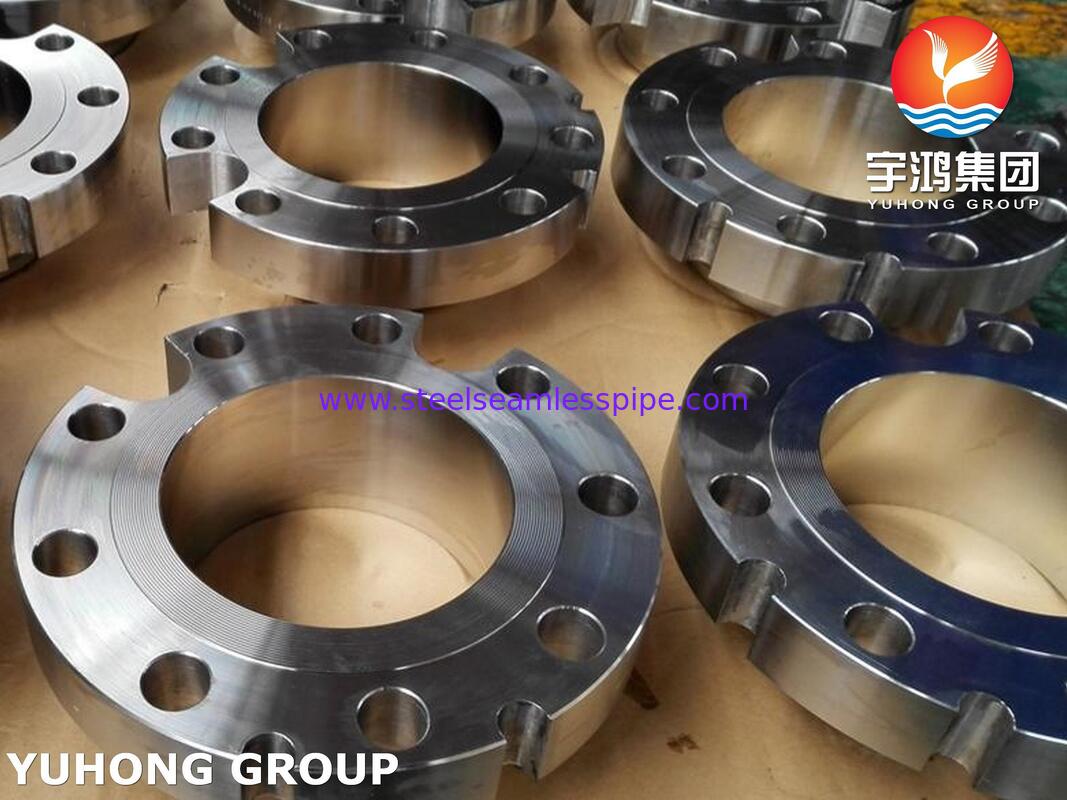

ASTM A182ステンレス鋼 UNS S30403 特殊フランジ F304L 鍛造特殊形状フランジ
ASTM A182 F304L ステンレス鋼 特殊フランジは 標準的な既製品のフランジでは、特定の接続点の形状、空間、または性能の要求を満たせない場合に使用されるカスタムエンジニアリングソリューションです。配管および機械産業において、フランジはパイプ、バルブ、ポンプ、その他の機器を接続して配管システムを形成する方法です。また、清掃、検査、または改造のための簡単なアクセスも提供します。
溶接ネック、スリップオン、ブラインド、ソケット溶接などの標準フランジは円形であり、特定の寸法規格（ASME B16.5、ASME B16.47）に準拠していますが、特殊形状フランジは、特定のエンジニアリング要件を満たすために、これらの標準的な円形形状または寸法から逸脱するあらゆるフランジです。これらは、独自の用途、スペースの制約、または非標準の接続点に合わせて設計されたカスタムメイドのコンポーネントであることがよくあります。
特殊形状フランジを使用する理由エンジニアが特殊形状フランジを選択する理由はいくつかあります。
非円形接続: ギアボックス、ポンプケーシング、シュートなどの相手機器には、楕円形、正方形、または長方形のボルトパターンがある場合があります。特殊フランジは、この正確なインターフェイスに適合します。
スペースの制約: 狭い産業環境では、フルサイズの円形フランジが適合しない場合があります。楕円形またはカスタム形状のフランジは、限られたスペースで必要なシールを提供できます。
位置合わせ要件: 場合によっては、ボルト穴を標準の対称フランジでは不可能な非常に特定の方向に配置する必要があります。
奇妙なダクトへの適応: HVAC、材料処理、または特定のプロセス産業では、ダクトワークはしばしば長方形または正方形です。特殊フランジにより、円形のパイプを長方形のシュートまたは容器に接続できます。
高応力または特殊用途: 標準フランジは、極端な高圧、高温、または腐食性環境には十分ではない場合があり、より厚い壁または特殊合金を備えたカスタム設計が必要になります。
ASTM A182 F304L ステンレス鋼 特殊フランジの同等グレード
| 標準 | UNS | WERKSTOFF NR. | EN | BS | GOST | JIS | AFNOR |
| SS 304L | S30403 | 1.4306/1.4307 | X2CrNi18-9 / X2CrNi19-11 | 304S11 | 03Х18Н11 | SUS 304L | Z3CN18-10 |
特殊形状フランジは、環境に合わせてさまざまな素材で作ることができます。
炭素鋼: (例: ASTM A105、A350) - 一般用途、石油・ガス、構造用。
ステンレス鋼: (例: ASTM A182 F304/F316) - 腐食性環境、食品加工、製薬。
合金鋼: (例: ASTM A182 F11/F22) - 高温・高圧サービス (発電など)。
二相鋼・超二相鋼: (例: ASTM A182 F51/F55) - 高強度と耐食性を必要とするオフショアおよび海洋用途。
ニッケル合金: (例: インコネル、ハステロイ) - 極端に腐食性または高温の環境。
ASTM A182 F304L ステンレス鋼 特殊フランジの化学組成%
| グレード | C | Mn | Si | P | S | Cr | Ni | N |
|---|---|---|---|---|---|---|---|---|
| 304L | 0.03max | 2.0max | 0.75max | 0.045max | 0.03max | min: 18.0 max: 20.0 | min: 8.0 max: 12 | 0.10 max |
ASTM A182 F304L ステンレス鋼 特殊フランジの機械的特性
| グレード | 引張強度 (MPa) min | 降伏強度 0.2% 荷重 (MPa) min | 伸び率 (% in 50mm) min | 硬度 | |
| ロックウェルB (HR B) max | ブリネル (HB) max | ||||
| 304L | 485 | 170 | 40 | 92 | 201 |
特殊形状フランジの一般的なタイプ
1. 楕円形フランジ:一方の方向にスペースが限られている場合 (例: バルブボディ、コンプレッサーケーシング、または造船) によく使用されます。円形よりもフットプリントが小さく、良好なシール面を提供します。
2. 正方形フランジ:低圧ダクト作業、水処理タンク、農業機器で一般的です。正方形または長方形の接続用に製造が容易であり、シート素材からカットされたシンプルなガスケットと組み合わせて使用されることがよくあります。
3. 長方形フランジ:材料処理 (集塵システム)、HVAC (暖房、換気、空調)、および化学処理において、長方形のダクトを通して大量の空気または材料が移動する場所で非常に一般的です。
4. セグメント式またはクラムシェルフランジ:これらは、既存のパイプの周りにボルトで固定される2つ以上のピースで作られたフランジです。これらは、修理、補強、またはパイプを切断せずに既存のラインに分岐を接続するために使用されます (ホットタッピング)。
5. 特殊タップ付きオリフィスフランジ:オリフィスフランジは標準タイプですが、「特殊」バージョンには、より複雑な流量測定セットアップのために追加または異なる位置の圧力タップ穴が含まれています。
6. カスタム鍛造品:特定のエンジニアリング図面を満たすためにゼロから設計されたフランジで、独自のボルト穴パターン、異常なハブ長、または特殊なテーパーを組み込んでいます。
用途
石油・ガス/石油化学: コンプレッサー駅、ポンプ出口、特殊バルブアセンブリ。
発電: タービンとコンデンサーユニットの接続、またはボイラー給水システム。
海洋・造船: プロペラシャフト、ラダー株、エンジン排気。
鉱業・鉱物処理: スラリーポンプおよび大型材料処理ダクトワーク。
水処理: ろ過ユニットおよびタンク接続。
HVAC: 大型エアハンドリングユニットおよびダクト遷移。
