API 661 空冷熱交換器、製油所向け ASME U スタンプ認証済み

API 661 空気冷却式熱交換器,石油精製所用としてASME Uスタンプで認定

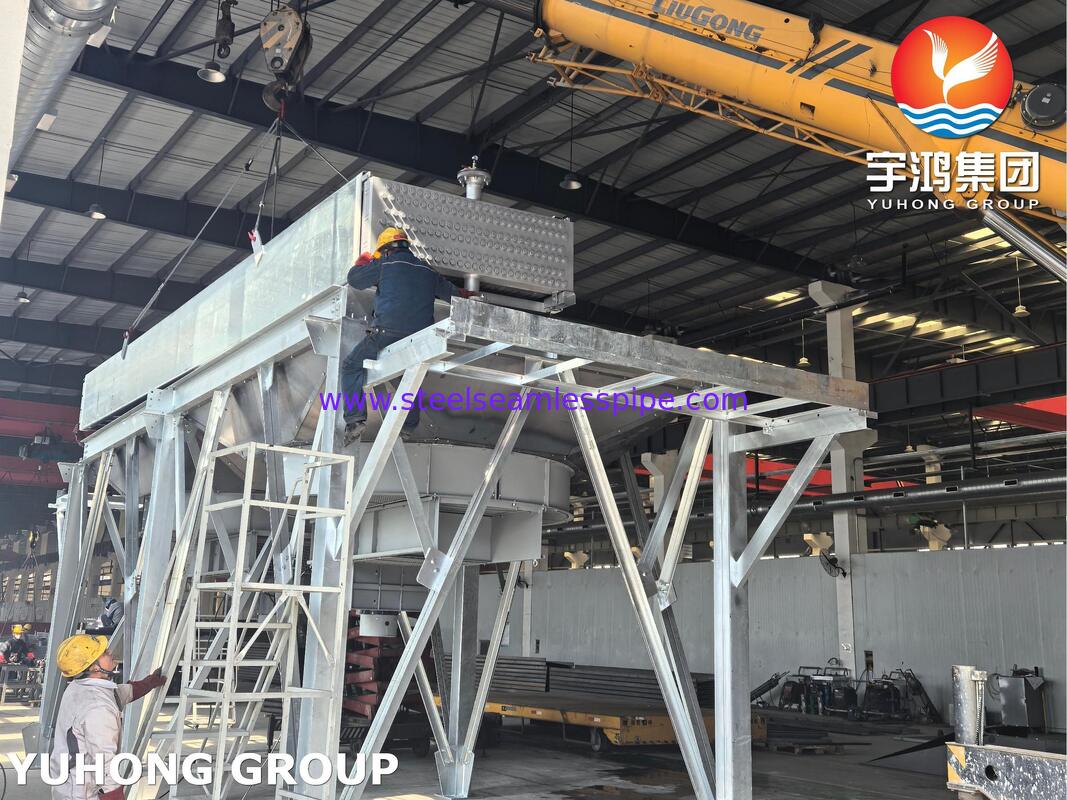

製品説明
このASME Uスタンプ認証されたAPI 661プラグ型空気冷却式熱交換器は,高圧石油精製工場プロセスのために設計されています.炭素鋼またはステンレス鋼のフィニング管,プラグヘッダの構成により,最大15〜30MPaの圧力下での絶対的な密封の整合性が保証されます.. 重量汚染水処理,精製分子の処理,極端な熱条件のために設計されたこの低保養エアクーラーは,最適な熱散と完全な水保全を提供します.

製品仕様

紹介

基本規格: API 661 (一般精製施設用空冷熱交換機) とASME第8節第1部門コードに厳格に準拠して製造.

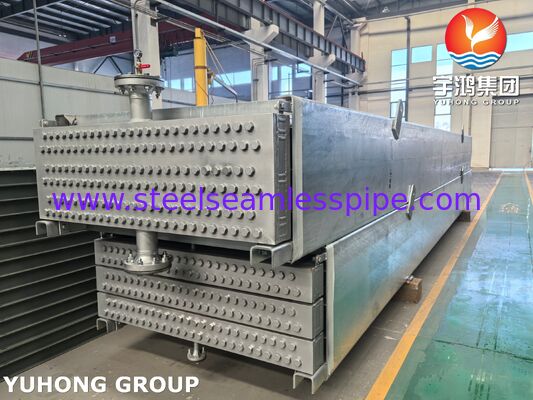

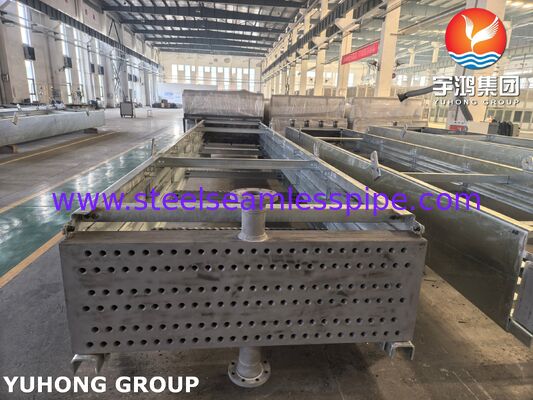

ヘッダージオメトリ: 固形鍛造物または重量溶接板から作られています. ロープの穴は,ヘッダーシートに直接各管の反対側に加工されています.

密封装置: 個々のチューブへのアクセスと圧力密封は,高精度のスローププラグと金属のガシケットを組み合わせることで達成されます.

準拠性: ASME "U"スタンプで完全に認証され,ナショナル・ボード (NB) に登録されており,高圧で危険な精製施設環境のために特別に設計されています.

主要 な 利点

高圧密封の整合性: 極端な熱サイクル下でフレンズ歪みまたはガシケットの爆発のリスクを排除します.固体プラグヘッダ構成は,15 MPaから30 MPaから厳しい水静止試験に容易に耐えることができます.

シングルチューブ保守: 単一の検査,機械清掃,またはチューブプラグを可能にします.オペレーターは個々のプラグを外して特定のチューブを保守することができます.ヘッダ全体を解体する必要がなくなる.

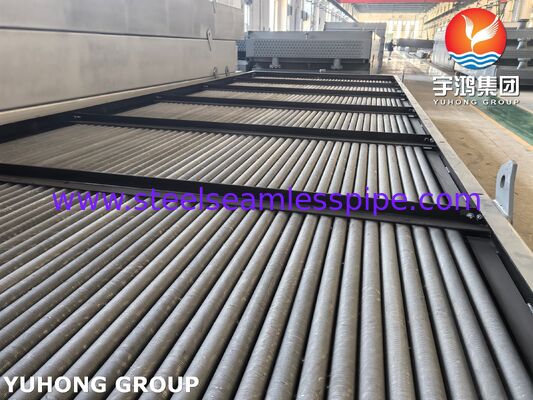

精密製造: * 材料 (MOC): ベースチューブは,螺旋型アルミニウムハイフィンで機械的に結合されたSA106B炭素鋼またはSA213-TP316L不?? 鋼を使用します.

ロボット接合:高度なユホング自動接合ロボットは,強度拡大とシール接合を組み合わせて,漏れのない接合を保証します.

ストレスの軽減: 完全に溶接されたヘッダーに強制的な熱処理 (PWHT) が行われ,残留ストレスを排除し,ストレスの腐食裂け (SCC) を防止する.

典型的な用途

高圧精製工事:水素脱硫 (HDS),水素クラッキング,催化再編炉の排水冷却に最適.

危険性のある流体凝縮: 危険性のある大気流出に対するゼロ・トレランスを要求する原蒸留装置 (CDU) の上空ガス凝縮に使用される.

乾燥地域:水冷却システムに関連する水分量削減,化学水処理の総費,廃水排出責任をなくして100%の水節約を可能にします.

比較:プラグタイプと外れるカバープレートのタイプ

圧力の限界値:

-プラグタイプ:固有の硬いボルトのない箱構造は,10MPa (最大35MPa) を超えた重度の高圧アプリケーションを安全に処理します.

-外れるカバープレートタイプ:大きな長方形のカバープレートと長周回ボルトの潜在的曲線によって制限されています.一般的には5−7MPa以下の低圧~中圧プロセスに限定される..

清掃と検査の効率性

-プラグタイプ:チューブ清掃のためにプラグを個別に外す必要があります.高汚れ,重量残留原油の流れでは,全体的なターンアロープ清掃はより時間がかかります.

切断可能なカバープレートタイプ: 周囲のボルトを外すことで,パイプのシート全体が即座に露出します.これは機械的なブラシングと化学洗浄を迅速に可能にします.低圧で非常に効果的です汚れが多くなる用途

メンテナンス&コンチネント信頼性

-プラグタイプ: ローカル化された小径プラグガスケットに依存する. 密封周りの縮小により,保守上のコストを最小限に抑え,突然の熱ショック時の高い運用一貫性を提供します.

-外れるカバープレートタイプ: 広い,単回り帯のガスケットを使用します. 高温差はプレート全体に不均等な熱膨張を引き起こします.密封器の故障のリスクを増加させ,頻繁にトルクチェックを必要とする.

ユホングホールディンググループ株式会社高級プロセス機器,重用シェルとチューブ熱交換機,エアクーラー,冷却機,蒸発機,およびカスタム圧力容器を専門とする主要なグローバルメーカーです.中高級産業に役立つ戦略的な位置,ユホンは,石油精製,石油化学,化学加工,発電業界における極端な作業環境のために設計された強力な熱および機械ソリューションを提供しています.
