| 起源の場所: | 中国 |
| ブランド名: | Yuhong |
| 証明: | ASME, API, AES, GOST, EAC |
| モデル番号: | エアクーラー |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 1 - 1000000 USD |
| パッケージの詳細: | パレット |
| 受渡し時間: | 45～150日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 50セット。月あたり |
Yuhong Group Co., Ltd. は、ASME U-Stamp の認証を受けた炭化水素処理装置を供給しています。当社の製品ポートフォリオには次のものが含まれます。
エアクーラーは、水を必要とせずに周囲の空気を使用して高温のプロセスストリームを冷却するタイプの熱交換器です。
一般的な用途 (製油所および石油化学プロセスユニット):
| 成分 | タイプ/デザインバージョン | ASTM / ASME規格に準拠した材質 |
|---|---|---|
| ベアチューブ | ASTM A179 / A106 Gr.B / A213 TP304/316/321 / デュプレックス 2205 / モネル 400 / インコネル 625 | ASME SA179 (炭素鋼)、SA213 TP304/316L (ステンレス鋼)、SA789 UNS S31803 (二相鋼) |
| フィンタイプ | G型、L型、LL型、KL型、押出材 | アルミニウムグレード 1050/1060 (標準)、ステンレス鋼 304/316L (ご要望に応じて) |

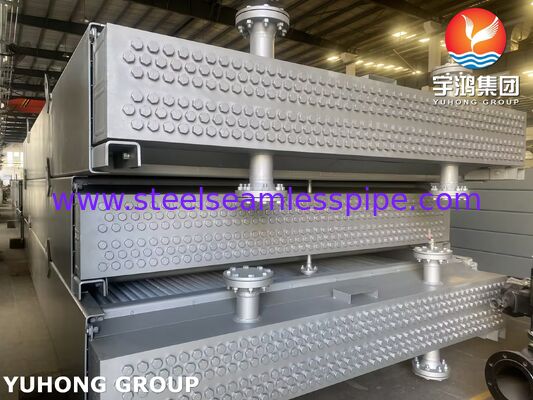

| ヘッダー | プラグ式、カバープレート脱着式、マニホールド式 | ASTM A516 Gr.60 / Gr.70 (鍛造または圧延)、ASTM A350 LF2 (低温サービス) |
| ノズル | フランジ、溶接、突合せ溶接 | ASTM A105 (炭素鋼)、ASTM A182 F304/316/321 (ステンレス鋼)、ASME B16.5 |
| サポート体制 | 防食コーティングを施したプロファイルスチール溶接構造 | ASTM A36 / A572 Gr.50、亜鉛メッキまたはエポキシ下塗り |
| ファン | 軸流ファン、直径 1.5 ～ 10 m、ブレードピッチ可変 | アルミニウム複合ブレード、鋳造アルミニウムハブ |
| ドライバー | 電動機 / 油圧機 / 蒸気タービン | お客様のご要望に応じた縦型または横型 |
| テスト項目 | 規格・要件 | パラメータ |
|---|---|---|
| 静水圧試験 | ASME セクションVIII部1、UG-99 | 圧力: 1.3 × 設計圧力 × (20°C での応力 / 設計温度での応力)。保持時間：最低30分 |
| 漏れ試験 | API 661 (空気圧試験) | 設計圧力または動作圧力の 1.1 倍の空気または窒素 (石鹸液 / ヘリウムリークディテクタ) |
| ヘッダーの溶接に対する NDE | RT (放射線検査) / UT (超音波検査) – ASME セクション VIII | チューブシートおよびチューブとチューブシートの接合部: ASME セクション V に準拠した 100% MT/PT |
| 材料試験レポート (MTR) | EN 10204 3.1 | チューブ、プレート、鍛造品の第三者証明書 |
| ファンの受け入れテスト | API 661 (振動および音響パワー) | 騒音レベルと振動振幅は設計報告書に準拠する必要があります |
強制徴兵(ファンは底部に取り付けられています): 空気がチューブ束を強制的に通過します。利点: メンテナンスのためにファンに簡単にアクセスできます。短所: 熱風の再循環が発生する可能性があります。
誘発ドラフト(ファンは上部に取り付けられています): 空気はチューブ束を通して吸引されます。利点: バンドル断面全体に気流がより均一に分布し、熱気の排出が向上します。短所: ファンはより高い気温で動作するため、耐熱性の材料が必要です。
NACE MR0175/ISO 15156 に従って、サワーサービス (遊離水が存在する状態で H₂S 分圧 ≥ 0.05 psi) にさらされる機器の場合、チューブ、ヘッダーおよびチューブシートの材料は硫化物応力亀裂 (SSCC) および水素誘起亀裂 (HIC) に耐えるものでなければなりません。これは、水素化処理装置の反応器流出空気冷却器 (REAC) にとって重要です。 Yuhong Group は、ASTM G39 / NACE TM0284 に従って実施された HIC テストを証明する文書を提供しています。
雨と雪の多い地域 (海洋性気候、極東、西シベリア) の場合は、ガルバニック保護付きの L 型フィンまたは押し出しフィンが推奨されます。押し出しフィンはベースチューブをアルミニウムで完全に覆い、フィンの付け根の腐食を防ぎます。 G タイプのフィンは、乾燥した砂漠地域にとってコスト効率の高い選択肢です。
API 661 では、固定の腐食許容量は指定されていません。プロセスメディアの腐食性に応じてお客様にてご判断ください。参考: 塩化物含有量が 50 ppm を超える原油蒸留装置の流れには、3.0 mm の腐食代が必要です。非腐食性メディアの場合、標準許容値は 1.5 mm (1/16 インチ) です。 Yuhong Group は、顧客指定の腐食代に基づいて ASME 規格に準拠して肉厚計算を実行します。
ユニットの入口と出口に温度センサーを取り付けることをお勧めします。熱伝達率の 20% 以上の低下は、外側フィン表面の汚れを示します。洗浄は、特殊洗剤を使用した高圧水洗浄 (最大 50 bar)、スチーム洗浄、または機械的ブラシで行うことができます。
電子メール: vladimir@steelsimlesspipe.com
ASME U-Stamp、API 661 / ISO 13706、NACE MR0175 / ISO 15156。お客様のプロセスラインに合わせたフルサイクルの設計と製造を提供します。仕様のご要望や商業オファーに関するお問い合わせは電子メールでお送りください。
