| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| モデル番号: | 該当なし |
| 最小注文数量: | 500kg |
|---|---|
| 価格: | To be discussed |
| パッケージの詳細: | 合板ケース |
| 受渡し時間: | 50-120日 |
| 供給の能力: | 5000メートル/日 |
| 製品: | 低フィンチューブ | 材料: | ASTM A333 グレード 1 |
|---|---|---|---|
| 応用: | シェルアンドチューブ熱交換器 | パッケージ: | 合板ケース |
| ハイライト: | ASTM A333 級1のペニント管,熱交換器用の低フィンのチューブ,シェル・アンド・チューブ式熱交換器のフィン・チューブ |
||

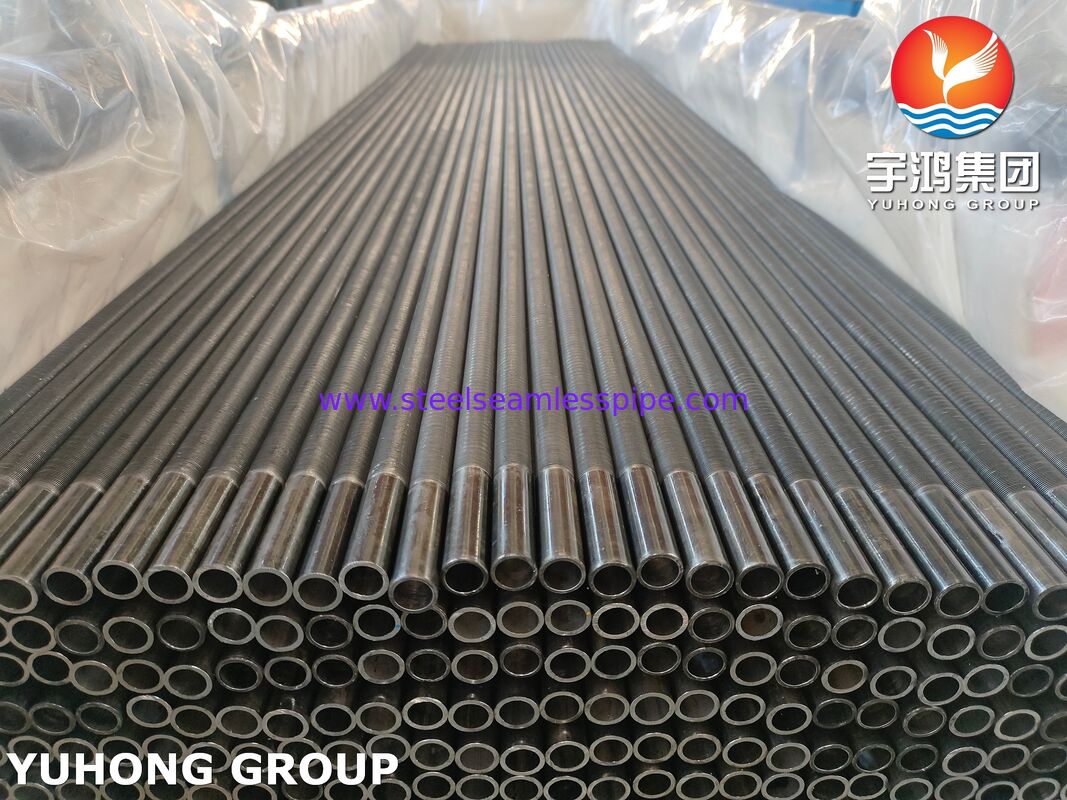

ASTM A333 Grade 1 Low Fined Tubesは,低温および中気圧下で動作するシェル・アンド・チューブ熱交換器の熱伝送効率を向上させるために設計されている.ASTM A333 グレード1の炭素鋼から製造このチューブには,基礎チューブの機械的整合性を維持しながら,効果的熱伝送表面面積を大幅に増加させる,統合的に形成された外側の低いフィンを備えています.
平面チューブと比較して,低フィニングチューブでは熱性能が向上し,よりコンパクトな交換器の設計,材料の要求が軽減され,エネルギー効率が向上します.組み込まれたフィニング構造により,機械的に固定されたフィニングと関連したフィニング分離の危険性が排除されます.要求の高い産業環境で長期的に信頼性を確保します
これらの管は,石油化学施設,LNGターミナル,冷却システム,発電所,化学処理装置,ガス処理施設,効率的な熱交換と信頼性の高い低温性能が不可欠な産業用熱回収システム.
| パラメータ | 標準範囲 |
|---|---|
| 外径 (OD) | 12.7mm - 63.5mm (1/2インチ - 2-1/2インチ) |
| 壁の厚さ | 1.65 mm - 8.00 mm |
| 管の長さ | 18000mmまで |
| 管の種類 | 縫い目がないか 溶接されたもの |
| 材料のグレード | ASTM A333 グレード 1 |
| パラメータ | 典型的な範囲 |
|---|---|
| 羽根の高さ | 0.8mm - 2.5mm |
| フィンピッチ | 8 - 28 フィーン・パー・インチ (FPI) |
| フィン厚さ | 設計で指定されているように |
| 表面強化比 | 普通のチューブと比較して3:1まで |
特定の熱設計計算とプロジェクト要件を満たすためにカスタムチューブ寸法とフィン幾何学が製造できます.
| エレメント | 最大 / 範囲 (%) |
|---|---|
| 炭素 (C) | 0.30 マックス |
| マンガン (Mn) | 0.40 - 106 |
| リンゴ (P) | 0.025 マックス |
| 硫黄 (S) | 0.025 マックス |
制御された化学は強度,溶接性,強度,低温での使用能力の効果的なバランスを提供します.
| 資産 | 最小要求 |
|---|---|
| 張力強度 | 380 MPa (55 ksi) |
| 生産力 | 205 MPa (30 ksi) |
| 伸縮 | 35% |
| 衝撃強度 | ASTM A333 の要求に従って低温アプリケーションに適している |
これらの機械的特性により,ASTM A333 Gr.1は,熱循環と低温での熱交換器のサービスに優れた選択となります.

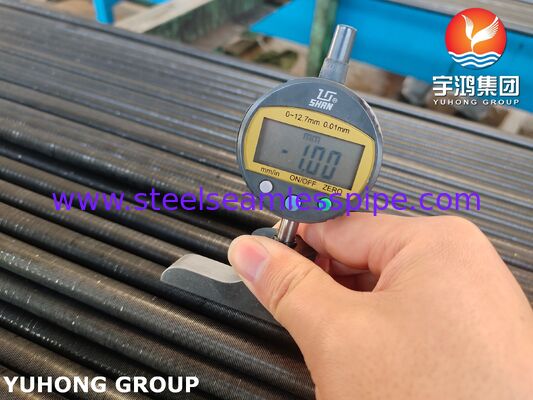

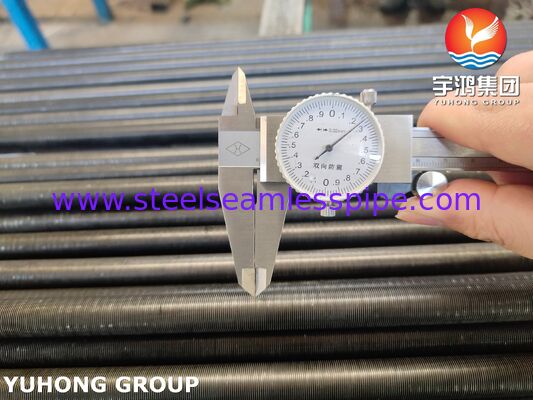

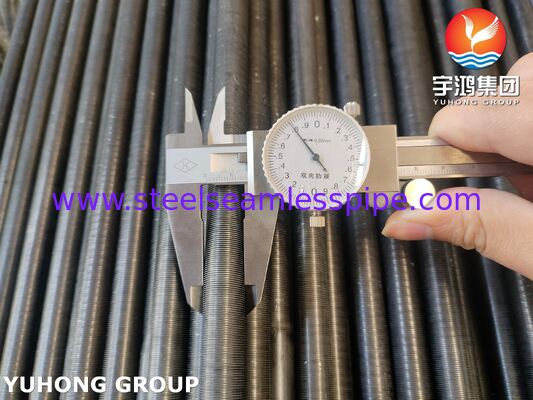

ASTM A333 グレード 1 低羽管の各セットは,顧客の仕様と適用基準の遵守を検証するための包括的な検査手順を受けることができる.
低フィンの設計により,より大きな交換器の殻を必要とせずに,外部の熱伝送面積を大幅に増加させることができます.これはエンジニアがより高い熱効率を達成し,交換器のサイズを削減し,運用コストが下がるASTM A333 グレード 1 炭素鋼の低温強度と組み合わせると,これらのチューブは,現代のシェルとチューブ熱交換器のアプリケーションのための信頼性とコスト効率の良いソリューションを提供します.
