| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| モデル番号: | ASME SA350 LF2 CL.1 |
| 最小注文数量: | 1PC |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 合板ケース/鉄ケース/プラスチックキャップ付きバンドル |
| 受渡し時間: | 数量に依存します |
| 支払条件: | LC、T/T |
| 供給の能力: | クライアントの要件に応じて |
| 製品名: | 鍛造ボディフランジ | 仕様と素材: | ASME SA350 LF2 CL1 |
|---|---|---|---|
| 接続タイプ: | 鍛造 | サイズ範囲: | 1/2'から24' |
| クラス: | 150#-2500# | フランジフェイスタイプ: | RF (Rise Face),RTJ (Ring Type Joint) リング型関節 |
| クリオジェニック認証: | シャルピー V ノッチ衝撃試験 | 応用: | 石油およびガス、石油化学、LNG 隣接施設、寒冷地のパイプライン ステーション |
| ハイライト: | ASME SA350 LF2 鍛造鋼のフレンズ,低温炭素鋼のフレンズ,SA350 LF2 1級フレンズ |
||

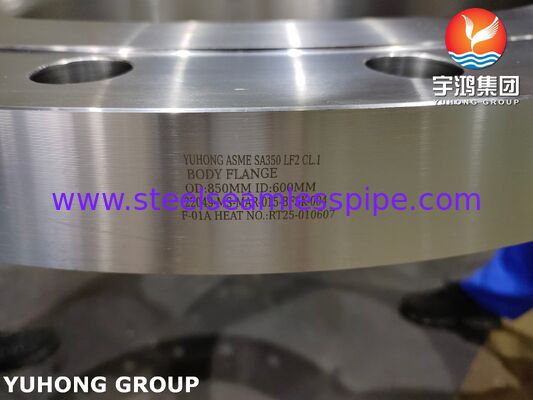

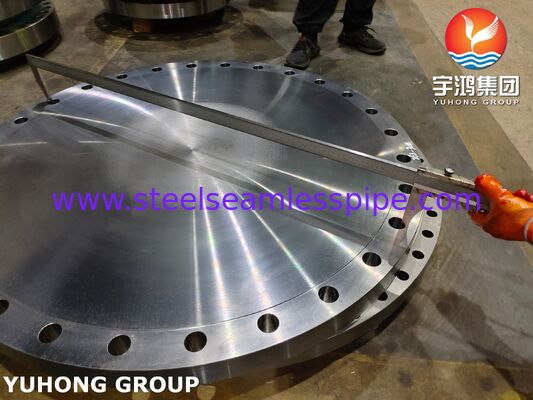

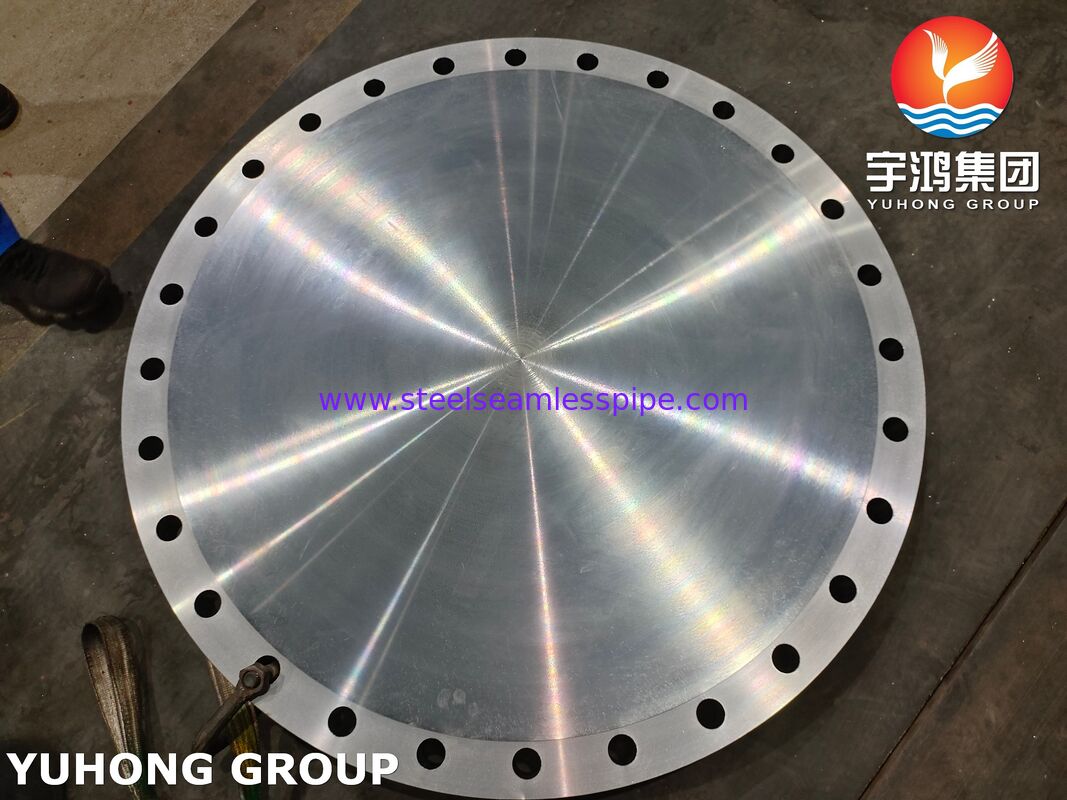

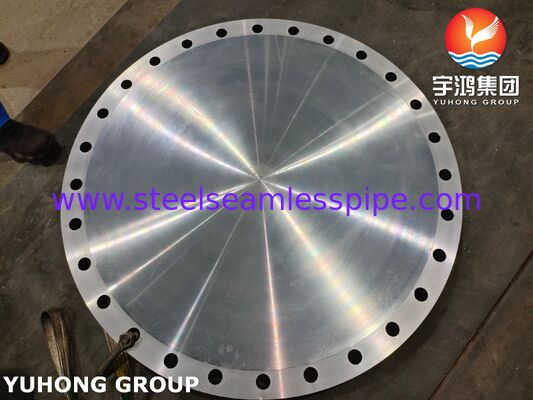

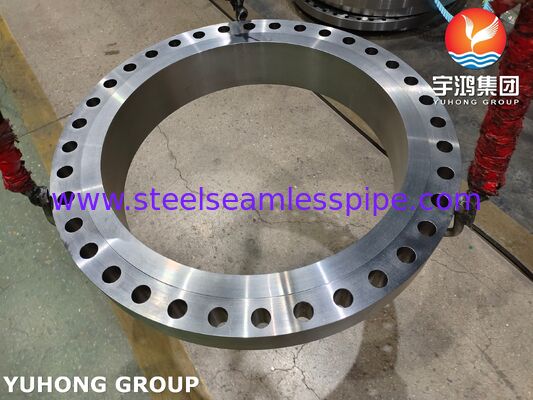

ASME SA350 LF2 CL.1 低温用炭素および低合金鋼鍛造ボディ フランジ
ASTM A350 (ASME SA350)主に次の目的で使用される炭素鋼および低合金鋼の鍛造またはリング圧延配管部品に適用されます。低温サービス、必須ノッチ靱性試験。この家族の中で、A350 LF2石油・ガス、石油化学、LNG 隣接施設、および寒冷地のパイプライン ステーションで使用される最も一般的な LTCS グレードです。
ASME SA350 LF2 CL1 フランジは一体鍛造によって形成され、本体 (シール面、ネック、ボルト穴などを含む) は溶接継ぎ目のない単一の鍛造ビレットから機械加工されます。化学組成、機械的特性 (引張強さ、降伏強さ、伸びなど)、および-46℃におけるシャルピーVノッチ衝撃エネルギー。このフランジは石油化学、天然ガス、海洋工学、低温配管システムのバルブ、機器接続、圧力容器ノズルに適しています。、極低温条件下での安全で信頼性の高い動作を保証します。
| アイテム | ASME SA350 LF2 クラス 1 | ASME SA350 LF2 クラス 2 |
| 最低使用温度 | -46℃ | -18℃ |
| 衝撃試験温度 | -46℃ | -18℃ |
| 最小平均衝撃エネルギー | 20 ジュール (約 15 フィートポンド) | 27 ジュール (約 20 フィートポンド) |
| 代表的な用途 | 極低温環境（例：LNG輸送、北極パイプラインシステム） | 一般的な低温環境 (例: 特定の化学装置、それほど過酷ではない低温パイプライン) |
化学的および機械的特性
|
ASME SA350 LF2 CL.1化学薬品特性 (%) |
||||||||||
|
C |
Cr | ん |
シ |
P | S | ニ | 注意 | モー | 銅 | V |
| ≤0.03 | ≤0.30 | 0.60～1.35 | 0.15～0.30 | ≤0.035 | ≤0.040 | ≤0.40 | ≤0.02 | 0.12 | ≤0.40 | ≤0.08 |
機械的性質
| 抗張力 |
降伏強さ (0.2%オフセット) |
伸長 ％ |
||
| 4D ゲージ長さで |
2 インチまたは 50 mm 壁の厚さ≥ 5⁄16 インチ [7 .94 mm] |
2 インチまたは 50 mm 壁の厚さ< 5⁄16 インチ [7 .94 mm] |
||
| 485～655MPa | ≧250MPa | ≥ 22 | 30以上 | 48t+15 |
主な利点
ASTM A350 ボディフランジの仕様
| 材料 | グレード LF2、LF1、LF3、LF5、LF6、LF9、LF787、クラス 1、2、3 |
| フランジ面の種類 | RF（レイズドフェイス）、RTJ（リングタイプジョイント） |
| サイズ | ASME B16.5 では 1/2 インチ～24 インチ、ASME B16.47 では最大 60 インチ |
| プレッシャー | クラス150、300、600、900、1500、2500 |
| 製造基準 | ASME B16.5、ASME B16.47 A、B |
テスト
| *LF2 CL1 シャルピー V ノッチ衝撃試験 (標準サイズ [10 x 10 mm] 試験片の場合) | ||
|
シャルピー V ノッチのエネルギー要件 |
必要な最小限の衝撃エネルギー 3 つの標本の各セットの平均 フィート・ポンド[J] |
15 [20] |
|
許容される最小衝撃エネルギー セットのうちの 1 つの標本のみ フィート・ポンド[J] |
12 [16] | |
|
標準衝撃試験温度℉[℃] |
−50［−46］ | |
|
最大補足試験温度 ℉[℃] |
−35 [−37] |
|
|
最大炭素換算値 |
最大。厚さ以下 または 2 インチに等しい。 |
0.47 |
|
最大。厚さ 2 インチ以上 |
0.48 |
|
