| 起源の場所: | 中国 |
| ブランド名: | YUHONG |
| 証明: | API, PED, ASME , TUV , ABS, LR , BV, DNV , GL , KR |
| モデル番号: | DIN 86033 C70600 銅ニッケルスリップオンフランジ |
| 最小注文数量: | 1PC |
|---|---|
| パッケージの詳細: | 合板ケース |
| 受渡し時間: | 7日間 |
| 支払条件: | LC、T/T |
| 製品名: | 銅のニッケルによって浅瀬を渡るフランジ | 標準: | DIN 86033 |
|---|---|---|---|
| 材料: | C70600、CuNi10Fe1.6Mn、CuNi 90/10 | サイズ: | DN15 ～ DN500、1/2 インチ ～ 24 インチ |
| プレッシャー: | 10バール、14バール | フェイスタイプ: | スリッポン、だから |
| 応用: | 造船、海洋プラットフォーム、発電所など | ||
| ハイライト: | DIN 86033銅ニッケルフレンズ,CuNi10Fe1.6Mn合金造船フレンズ,C70600鋼フレンズのスリップ |
||

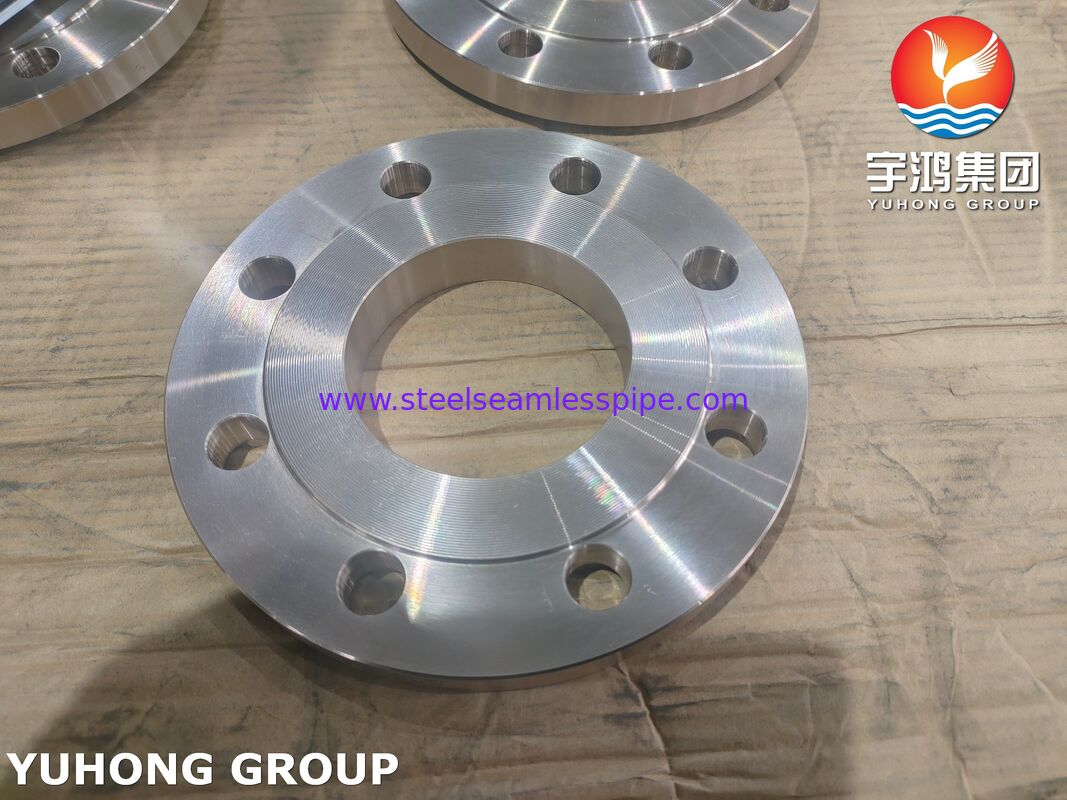

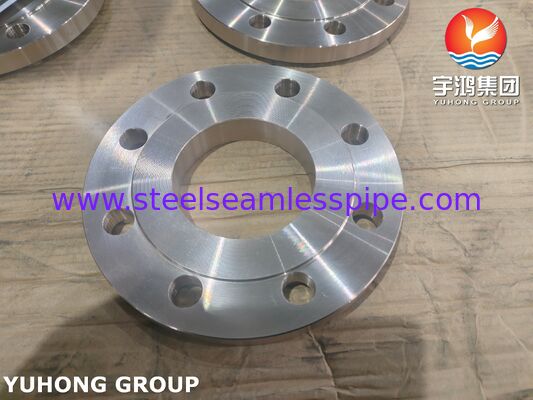

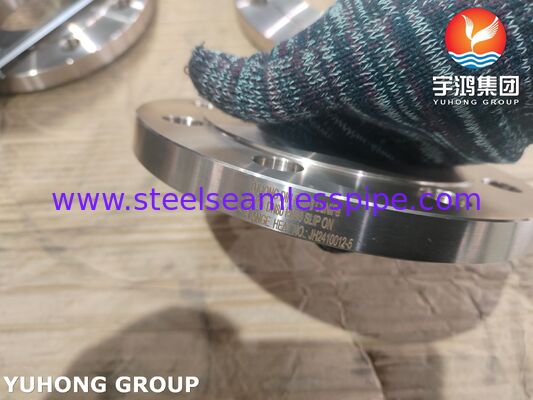

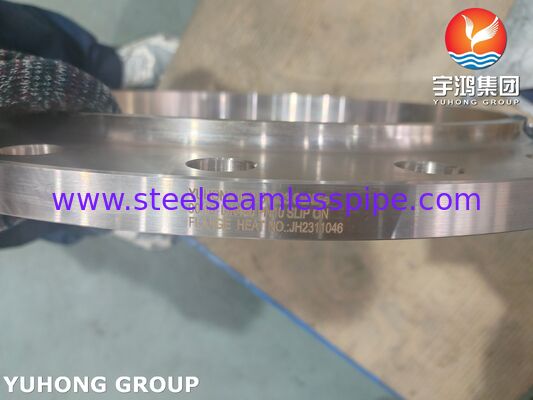

DIN 86033 スリップオンフランジ、CuNi10Fe1.6Mn/C70600/CuNi 90/10銅ニッケル合金フランジ
DIN 86033 スリップオン フランジ仕様
| 製品名 | DIN 86033 銅ニッケルスリップオンフランジ |
| サイズ範囲 | DN15 ～ DN500、1/2 インチ ～ 24 インチ |
| 標準 | DIN 86033 |
| 同等の材質 | CuNi10Fe1.6Mn WL 2.1972 |
| ASTM B151 UNS C70600 | |
| ASTM B151 UNS C71500 | |
| EEMUA 144 UNS C7060X | |
| プレッシャー | 10バール、14バール |
UNS C70600 銅ニッケル合金の化学組成%
| 要素 | DIN 86019 2.1972 |
EEMUA 144 UNS 7060X |
BS2871 CN102 |
ASTM B466 C70600 |
JIS H 3300 C7060 |
MIL-T-16420K C70600 |
|---|---|---|---|---|---|---|
| Ni% | 9.0～11.0 | 10.0～11.0 | 10.0～11.0 | 9.0～11.0 | 9.0～11.0 | 9.0～11.0 |
| Fe% | 1.5～1.8 | 1.5～2.0 | 1.0～2.0 | 1.0～1.8 | 1.0～1.8 | 1.0～1.8 |
| Mn% | 0.5～1.0 | 0.5～1.0 | 0.5～1.0 | 最大1.0 | 0.2～1.0 | 最大1.0 |
| C% | Max.0.05 | Max.0.05 | Max.0.05 | Max.0.05 | Max.0.05 | |
| Pb% | Max.0.03 | 最大0.01 | 最大0.01 | 最大0.02 | Max.0.05 | 最大0.02 |
| S% | Max.0.015 | 最大0.02 | Max.0.05 | 最大0.02 | 最大0.02 | |
| P% | 最大0.02 | 最大0.02 | 最大0.02 | 最大0.02 | ||
| 亜鉛% | 最大0.15 | 最大0.20 | 最大0.50 | 最大0.50 | Max.0.05 | |
| Zr% | Max.0.03 | |||||
| その他 | 最大0.30 | 最大0.30 | 最大0.30 | |||
| Cu% | バランス | バランス | バランス | バランス | 銅+ニッケル +Fe+Mn 最小99.5 |
最小86.5 |
同等グレードの指定
CuNi 90/10
UNS C70600
EN DIN 2.0872
CuNi10Fe1.6Mn
BS CN102
JIS C7060T/CNP1
EEMUA UNS 7060X
フランジフェーシングとガスケット
面: DIN 86033 フランジは通常、タイプ B または E の隆起面を持っています (EN 1092-1 と同様)。標準の RF 高さは約 2 mm です。
ガスケットの材質: 海水および CuNi に適合する柔らかいガスケット (EPDM、PTFE、ネオプレン、またはノンアスベストファイバーなど) を使用してください。
避けてください: 硫黄含有量の高いグラファイトまたはゴム (CuNi を腐食する可能性があります)。
CuNi フランジの修理と再利用
使用済みのCuNiフランジは再利用できますか?はい、厳しい条件下では可能です。
再使用前の検査:
クラック（染料の浸透）はありません。
面の平面度は直径全体で ≤0.2 mm。
ボルト穴が長くなっていない（真円度0.5mm以内）。
ガスケットのシール領域に 0.5 mm より深い孔食がないこと。
軽度のピッチングの場合: フェースを軽く機械加工します (最大 0.5 mm の厚さを除去します)。元の表面粗さ（Ra 3.2 ～ 6.3 μm）に再研磨します。注: フランジの厚みを減らすと圧力定格が下がります。PN 定格を再計算してください。
ボア付近に腐食がある場合: ERCuNi で肉盛りを溶接し、機械で寸法を戻します。これは高価ですが、大きくてまれなフランジには可能です。
再使用しないでください: 過熱 (>300°C) したフランジ - 結晶粒の成長により強度が低下します。
応用
海軍および商船: 海水冷却ライン、バラストシステム、消火本管。
海洋プラットフォーム: 油圧ライン、海水揚水ポンプ。
淡水化プラント: 低圧ブラインおよび海水配管。
発電所: 貫流海水冷却 (沿岸の原子力発電所または化石発電所など)。
